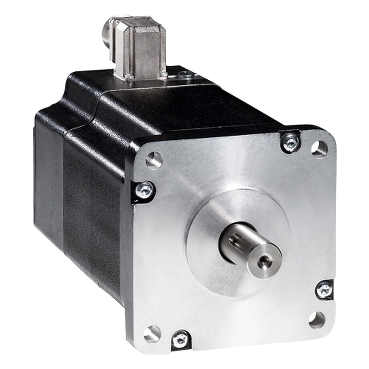

Schneider BRS3ACW851ACA 原厂跨境采购
BRS3ACW851ACALexium3-Phasen-SchrittmotorBRSsteht
BRS3ACW851ACA
基本信息
型号: BRS3ACW851ACA
参考面价： 1626.00 EUR ≈ ¥12619.22 查看汇率详情 →
Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
Flanschmass 110 mm, Motorlänge 180 mm und Zentrierbund 56 mm
Ausführung mit Encoder, ohne Haltbremse und einem Wellenende
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
- ·Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
- ·Flanschmass 110 mm, Motorlänge 180 mm und Zentrierbund 56 mm
- ·Ausführung mit Encoder, ohne Haltbremse und einem Wellenende
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium SD3
- Kompatible Produktfamilie：
- Lexium SD3
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Kurzbezeichnung des Geräts：
- BRS3
- Kurzbezeichnung des Geräts：
- BRS3
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Motortyp：
- Drehstrom-Schrittmotor
- Motortyp：
- Drehstrom-Schrittmotor
- Anzahl Motorpole：
- 6
- Anzahl Motorpole：
- 6
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Montagehalterung：
- Flansch
- Montagehalterung：
- Flansch
- Motorflanschgröße：
- 110 mm
- Motorflanschgröße：
- 110 mm
- Länge：
- 180 mm
- Länge：
- 180 mm
- Zentrieren des Bunddurchmessers：
- 56 mm
- Zentrieren des Bunddurchmessers：
- 56 mm
Zusatzmerkmale
- Zentrierbundtiefe：
- 3 mm
- Zentrierbundtiefe：
- 3 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 9 mm
- Durchmesser der Montagebohrungen：
- 9 mm
- Kreisdurchmesser der Montagebohrungen：
- 125,86 mm
- Kreisdurchmesser der Montagebohrungen：
- 125,86 mm
- Elektrische Verbindung：
- Stecker
- Elektrische Verbindung：
- Stecker
- Art der Rückkopplung：
- Indexpuls
- Art der Rückkopplung：
- Indexpuls
- Auflösung Geschwindigkeitsfeedback：
- 10000 Punkte/Umdrehung
- Auflösung Geschwindigkeitsfeedback：
- 10000 Punkte/Umdrehung
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Wellenende：
- Passfeder
- Wellenende：
- Passfeder
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 19 mm
- Wellendurchmesser：
- 19 mm
- Wellenlänge：
- 40 mm
- Wellenlänge：
- 40 mm
- Nenndrehmoment：
- 12 Nm
- Nenndrehmoment：
- 12 Nm
- Spitzenmoment im Stillstand：
- 11,42 Nm
- Spitzenmoment im Stillstand：
- 11,42 Nm
- Dauerstillstandsmoment：
- 11,42 Nm
- Dauerstillstandsmoment：
- 11,42 Nm
- Haltemoment：
- 13,5 Nm
- Haltemoment：
- 13,5 Nm
- Rotorträgheit：
- 10,5 kg.cm²
- Rotorträgheit：
- 10,5 kg.cm²
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 1000 Punkte/Umdrehung
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- 1000 Punkte/Umdrehung
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- maximale Startfrequenz：
- 4,7 kHz
- maximale Startfrequenz：
- 4,7 kHz
- [In] Bemessungsstrom：
- 4,1 A
- [In] Bemessungsstrom：
- 4,1 A
- Widerstand：
- 1,8 Ohm (Wicklung)
- Widerstand：
- 1,8 Ohm (Wicklung)
- Zeitkonstante：
- 22 ms
- Zeitkonstante：
- 22 ms
- maximale Radialkraft Fr：
- 150 N (zweites Wellenende)
- 300 N (erstes Wellenende)
- maximale Radialkraft Fr：
- 150 N (zweites Wellenende)
- 300 N (erstes Wellenende)
- Maximale Axialkraft Fa：
- 330 N (Zugkraft)
- 60 N (Kraft/Druck)
- Maximale Axialkraft Fa：
- 330 N (Zugkraft)
- 60 N (Kraft/Druck)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Winkelbeschleunigung：
- 200000 rad/s²
- Winkelbeschleunigung：
- 200000 rad/s²
- Produktgewicht：
- 8,2 kg
- Produktgewicht：
- 8,2 kg
Montage
- Normen：
- IEC 60072-1
- IEC 50347
- Normen：
- IEC 60072-1
- IEC 50347
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 19,5 cm
- VPE 1 Höhe：
- 19,5 cm
- VPE 1 Breite：
- 22,0 cm
- VPE 1 Breite：
- 22,0 cm
- VPE 1 Länge：
- 40,0 cm
- VPE 1 Länge：
- 40,0 cm
- VPE 1 Gewicht：
- 9,12 kg
- VPE 1 Gewicht：
- 9,12 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 4
- VPE 2 Menge：
- 4
- VPE 2 Höhe：
- 75,0 cm
- VPE 2 Höhe：
- 75,0 cm
- VPE 2 Breite：
- 80,0 cm
- VPE 2 Breite：
- 80,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Gewicht：
- 46,008 kg
- VPE 2 Gewicht：
- 46,008 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
