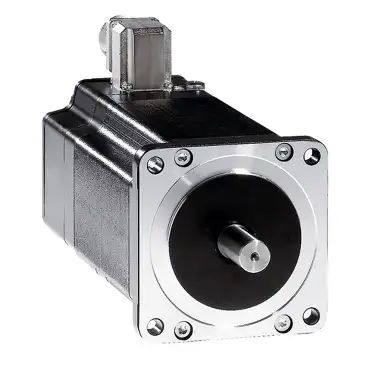

Schneider BRS39BW460ABA 原厂跨境采购
BRS39BW460ABALexium3-Phasen-SchrittmotorBRSsteht
BRS39BW460ABA
基本信息
型号: BRS39BW460ABA
参考面价： 766.00 EUR ≈ ¥5944.85 查看汇率详情 →
Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
Flanschmass 85 mm, Motorlänge 128 mm und Zentrierbund 60 mm
Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
- ·Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
- ·Flanschmass 85 mm, Motorlänge 128 mm und Zentrierbund 60 mm
- ·Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium SD3
- Kompatible Produktfamilie：
- Lexium SD3
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Kurzbezeichnung des Geräts：
- BRS3
- Kurzbezeichnung des Geräts：
- BRS3
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Motortyp：
- Drehstrom-Schrittmotor
- Motortyp：
- Drehstrom-Schrittmotor
- Anzahl Motorpole：
- 6
- Anzahl Motorpole：
- 6
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Montagehalterung：
- Flansch
- Montagehalterung：
- Flansch
- Motorflanschgröße：
- 85 mm
- Motorflanschgröße：
- 85 mm
- Länge：
- 171 mm
- Länge：
- 171 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
Zusatzmerkmale
- Zentrierbundtiefe：
- 2 mm
- Zentrierbundtiefe：
- 2 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 6,5 mm
- Durchmesser der Montagebohrungen：
- 6,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 98,99 mm
- Kreisdurchmesser der Montagebohrungen：
- 98,99 mm
- Elektrische Verbindung：
- Klemmenkasten
- Elektrische Verbindung：
- Klemmenkasten
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Wellenende：
- Glatt
- Wellenende：
- Glatt
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 14 mm
- Wellendurchmesser：
- 14 mm
- Wellenlänge：
- 30 mm
- Wellenlänge：
- 30 mm
- Nenndrehmoment：
- 6 Nm
- Nenndrehmoment：
- 6 Nm
- Spitzenmoment im Stillstand：
- 5,78 Nm
- Spitzenmoment im Stillstand：
- 5,78 Nm
- Dauerstillstandsmoment：
- 5,78 Nm
- Dauerstillstandsmoment：
- 5,78 Nm
- Haltemoment：
- 6,78 Nm
- Haltemoment：
- 6,78 Nm
- Rotorträgheit：
- 3,3 kg.cm²
- Rotorträgheit：
- 3,3 kg.cm²
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- maximale Startfrequenz：
- 5,3 kHz
- maximale Startfrequenz：
- 5,3 kHz
- [In] Bemessungsstrom：
- 2,25 A
- [In] Bemessungsstrom：
- 2,25 A
- Widerstand：
- 6,5 Ohm (Wicklung)
- Widerstand：
- 6,5 Ohm (Wicklung)
- Zeitkonstante：
- 10 ms
- Zeitkonstante：
- 10 ms
- maximale Radialkraft Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- maximale Radialkraft Fr：
- 110 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- Maximale Axialkraft Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- Maximale Axialkraft Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Winkelbeschleunigung：
- 200000 rad/s²
- Winkelbeschleunigung：
- 200000 rad/s²
- Produktgewicht：
- 4,3 kg
- Produktgewicht：
- 4,3 kg
Montage
- Normen：
- IEC 60072-1
- IEC 50347
- Normen：
- IEC 60072-1
- IEC 50347
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 22,000 cm
- VPE 1 Höhe：
- 22,000 cm
- VPE 1 Breite：
- 21,000 cm
- VPE 1 Breite：
- 21,000 cm
- VPE 1 Länge：
- 47,000 cm
- VPE 1 Länge：
- 47,000 cm
- VPE 1 Gewicht：
- 5,250 kg
- VPE 1 Gewicht：
- 5,250 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 12
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 71,500 kg
- VPE 2 Gewicht：
- 71,500 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
