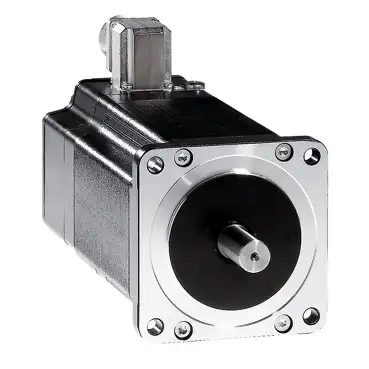

Schneider BRS39AW361ACA

BRS39AW361ACA · Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl Flanschmass 85 mm, Motorlänge 98 mm und Zentrierbund 60 mm Ausführung mit Encoder, ohne Haltbremse und einem Wellenende Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: BRS39AW361ACA

参考面价: €1,111.00 ≈ ¥8177.63 查看汇率详情 →

Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl Flanschmass 85 mm, Motorlänge 98 mm und Zentrierbund 60 mm Ausführung mit Encoder, ohne Haltbremse und einem Wellenende Umweltfreundlichkeit des Produkts Weitere Informationen
  • Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
  • Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
  • Flanschmass 85 mm, Motorlänge 98 mm und Zentrierbund 60 mm
  • Ausführung mit Encoder, ohne Haltbremse und einem Wellenende
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:3.200 KG
长度:141 mm
Hauptmerkmale
Kompatible Produktfamilie:
Lexium SD3
Kompatible Produktfamilie:
Lexium SD3
Produkt- oder Komponententyp:
Motor, Motion Control
Produkt- oder Komponententyp:
Motor, Motion Control
Kurzbezeichnung des Geräts:
BRS3
Kurzbezeichnung des Geräts:
BRS3
Max. mechanische Geschwindigkeit:
3000 U/min
Max. mechanische Geschwindigkeit:
3000 U/min
Motortyp:
Drehstrom-Schrittmotor
Motortyp:
Drehstrom-Schrittmotor
Anzahl Motorpole:
6
Anzahl Motorpole:
6
Versorgungsspannungsgrenzen:
  • 230 V AC
  • 325 V DC
Versorgungsspannungsgrenzen:
  • 230 V AC
  • 325 V DC
Montagehalterung:
Flansch
Montagehalterung:
Flansch
Motorflanschgröße:
85 mm
Motorflanschgröße:
85 mm
Länge:
141 mm
Länge:
141 mm
Zentrieren des Bunddurchmessers:
60 mm
Zentrieren des Bunddurchmessers:
60 mm
Zusatzmerkmale
Zentrierbundtiefe:
2 mm
Zentrierbundtiefe:
2 mm
Anzahl der Montagebohrungen:
4
Anzahl der Montagebohrungen:
4
Durchmesser der Montagebohrungen:
6,5 mm
Durchmesser der Montagebohrungen:
6,5 mm
Kreisdurchmesser der Montagebohrungen:
98,99 mm
Kreisdurchmesser der Montagebohrungen:
98,99 mm
Elektrische Verbindung:
Stecker
Elektrische Verbindung:
Stecker
Art der Rückkopplung:
Single-Turn-Encoder
Art der Rückkopplung:
Single-Turn-Encoder
Auflösung Geschwindigkeitsfeedback:
10000 Punkte/Umdrehung
Auflösung Geschwindigkeitsfeedback:
10000 Punkte/Umdrehung
Haltebremse:
Ohne
Haltebremse:
Ohne
Wellenende:
Glatt
Wellenende:
Glatt
zweite Welle:
Ohne zweites Wellenende
zweite Welle:
Ohne zweites Wellenende
Wellendurchmesser:
12 mm
Wellendurchmesser:
12 mm
Wellenlänge:
30 mm
Wellenlänge:
30 mm
Nenndrehmoment:
4 Nm
Nenndrehmoment:
4 Nm
Spitzenmoment im Stillstand:
3,82 Nm
Spitzenmoment im Stillstand:
3,82 Nm
Dauerstillstandsmoment:
3,82 Nm
Dauerstillstandsmoment:
3,82 Nm
Haltemoment:
4,52 Nm
Haltemoment:
4,52 Nm
Rotorträgheit:
2,2 kg.cm²
Rotorträgheit:
2,2 kg.cm²
Auflösung:
  • 1000 Punkte/Umdrehung
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
Auflösung:
  • 1000 Punkte/Umdrehung
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
Genauigkeitsfehler:
+/- 6 Bogenminuten
Genauigkeitsfehler:
+/- 6 Bogenminuten
maximale Startfrequenz:
5,3 kHz
maximale Startfrequenz:
5,3 kHz
[In] Bemessungsstrom:
2 A
[In] Bemessungsstrom:
2 A
Widerstand:
5,8 Ohm (Wicklung)
Widerstand:
5,8 Ohm (Wicklung)
Zeitkonstante:
9 ms
Zeitkonstante:
9 ms
maximale Radialkraft Fr:
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
maximale Radialkraft Fr:
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
Maximale Axialkraft Fa:
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
Maximale Axialkraft Fa:
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
Betriebslebensdauer in Std.:
20000 h (Lager)
Betriebslebensdauer in Std.:
20000 h (Lager)
Winkelbeschleunigung:
200000 rad/s²
Winkelbeschleunigung:
200000 rad/s²
Produktgewicht:
3,2 kg
Produktgewicht:
3,2 kg
Montage
Normen:
  • IEC 60072-1
  • IEC 50347
Normen:
  • IEC 60072-1
  • IEC 50347
Kühlungstyp:
Lüftelos mit Konvektion
Kühlungstyp:
Lüftelos mit Konvektion
Umgebungstemperatur bei Betrieb:
-25…40 °C
Umgebungstemperatur bei Betrieb:
-25…40 °C
Umgebungstemperatur bei Lagerung:
-25…70 °C
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Relative Luftfeuchtigkeit:
15…85 % Betauung nicht zulässig
Relative Luftfeuchtigkeit:
15…85 % Betauung nicht zulässig
Vibrationsfestigkeit:
  • Max. 20 m/s²
  • A entspricht IEC 60034-14
Vibrationsfestigkeit:
  • Max. 20 m/s²
  • A entspricht IEC 60034-14
Schutzart (IP):
  • IP41 Wellenlager: conforming to IEC 60034-5
  • IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
Schutzart (IP):
  • IP41 Wellenlager: conforming to IEC 60034-5
  • IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
Temperaturklasse:
F Wicklung entspricht IEC 60034-1
Temperaturklasse:
F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Menge:
1
VPE 1 Höhe:
20,0 cm
VPE 1 Höhe:
20,0 cm
VPE 1 Breite:
22,0 cm
VPE 1 Breite:
22,0 cm
VPE 1 Länge:
40,0 cm
VPE 1 Länge:
40,0 cm
VPE 1 Gewicht:
4,33 kg
VPE 1 Gewicht:
4,33 kg
VPE 2 Art:
P06
VPE 2 Art:
P06
VPE 2 Menge:
12
VPE 2 Menge:
12
VPE 2 Höhe:
77,0 cm
VPE 2 Höhe:
77,0 cm
VPE 2 Breite:
80,0 cm
VPE 2 Breite:
80,0 cm
VPE 2 Länge:
60,0 cm
VPE 2 Länge:
60,0 cm
VPE 2 Gewicht:
60,46 kg
VPE 2 Gewicht:
60,46 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
Gewährleistung:
18 months
