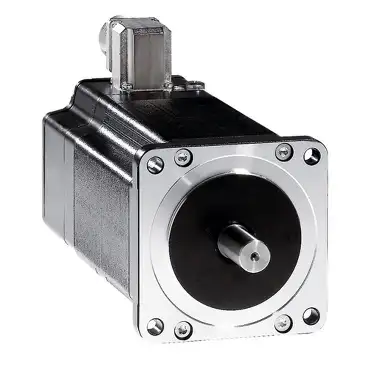

Schneider BRS39AW360FBA 原厂跨境采购
BRS39AW360FBA3-Ph.-Schrittmotor452NmWelleØ12mm
BRS39AW360FBA
基本信息
型号: BRS39AW360FBA
参考面价： 999.00 EUR
3-Ph.-Schrittmotor, 4,52Nm, Welle Ø 12mm, L=98mm, m. Bremse, Klemmkasten
- ·Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
- ·Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
- ·Flanschmass 85 mm, Motorlänge 98 mm und Zentrierbund 60 mm
- ·Ausführung ohne Encoder, mit Haltbremse und einem Wellenende
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium SD3
- Kompatible Produktfamilie：
- Lexium SD3
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Kurzbezeichnung des Geräts：
- BRS3
- Kurzbezeichnung des Geräts：
- BRS3
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Motortyp：
- Drehstrom-Schrittmotor
- Motortyp：
- Drehstrom-Schrittmotor
- Anzahl Motorpole：
- 6
- Anzahl Motorpole：
- 6
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Versorgungsspannungsgrenzen：
- 230 V AC
- 325 V DC
- Montagehalterung：
- Flansch
- Montagehalterung：
- Flansch
- Motorflanschgröße：
- 85 mm
- Motorflanschgröße：
- 85 mm
- Länge：
- 187 mm
- Länge：
- 187 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
Zusatzmerkmale
- Zentrierbundtiefe：
- 2 mm
- Zentrierbundtiefe：
- 2 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 6,5 mm
- Durchmesser der Montagebohrungen：
- 6,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 98,99 mm
- Kreisdurchmesser der Montagebohrungen：
- 98,99 mm
- Elektrische Verbindung：
- Klemmenkasten
- Elektrische Verbindung：
- Klemmenkasten
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Wellenende：
- Glatt
- Wellenende：
- Glatt
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 12 mm
- Wellendurchmesser：
- 12 mm
- Wellenlänge：
- 30 mm
- Wellenlänge：
- 30 mm
- Nenndrehmoment：
- 4 Nm
- Nenndrehmoment：
- 4 Nm
- Spitzenmoment im Stillstand：
- 3,82 Nm
- Spitzenmoment im Stillstand：
- 3,82 Nm
- Dauerstillstandsmoment：
- 3,82 Nm
- Dauerstillstandsmoment：
- 3,82 Nm
- Haltemoment：
- 4,52 Nm
- Haltemoment：
- 4,52 Nm
- Rotorträgheit：
- 2,2 kg.cm²
- Rotorträgheit：
- 2,2 kg.cm²
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- maximale Startfrequenz：
- 5,3 kHz
- maximale Startfrequenz：
- 5,3 kHz
- [In] Bemessungsstrom：
- 2 A
- [In] Bemessungsstrom：
- 2 A
- Widerstand：
- 5,8 Ohm (Wicklung)
- Widerstand：
- 5,8 Ohm (Wicklung)
- Zeitkonstante：
- 9 ms
- Zeitkonstante：
- 9 ms
- maximale Radialkraft Fr：
- 100 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- maximale Radialkraft Fr：
- 100 N (erstes Wellenende)
- 50 N (zweites Wellenende)
- Maximale Axialkraft Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- Maximale Axialkraft Fa：
- 175 N (Zugkraft)
- 30 N (Kraft/Druck)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Winkelbeschleunigung：
- 200000 rad/s²
- Winkelbeschleunigung：
- 200000 rad/s²
- Produktgewicht：
- 3,2 kg
- Produktgewicht：
- 3,2 kg
Montage
- Normen：
- IEC 60072-1
- IEC 50347
- Normen：
- IEC 60072-1
- IEC 50347
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,4 cm
- VPE 1 Höhe：
- 10,4 cm
- VPE 1 Breite：
- 18,0 cm
- VPE 1 Breite：
- 18,0 cm
- VPE 1 Länge：
- 36,5 cm
- VPE 1 Länge：
- 36,5 cm
- VPE 1 Gewicht：
- 4,6 kg
- VPE 1 Gewicht：
- 4,6 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
