BRS397W360FBA

BRS397W360FBA

BRS397W360FBA Schneider 原厂跨境代采
BRS397W360FBA基本信息

型号: BRS397W360FBA

参考面价： 950.00 EUR

3-Ph.步进电机，2.26Nm，轴为712mm，L=68mm，m.制动器，接线盒
  • Lexium BRS三相步进电机代表精度、功率和坚固性
  • 卓越的速度特性以及低速时的高扭矩
  • 法兰尺寸85 mm，电机长度68 mm，定心轴环60 mm
  • 不带编码器、带制动器和轴端的版本
  • 产品的环保性更多信息
BRS397W360FBA基本属性
净重：2.100 KG
毛重：2.520 KG
长度：157 mm
BRS397W360FBA主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 230 V AC
  • 325 V DC
电源电压限制：
  • 230 V AC
  • 325 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
157 mm
长：
157 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
BRS397W360FBA主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 230 V AC
  • 325 V DC
电源电压限制：
  • 230 V AC
  • 325 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
157 mm
长：
157 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
BRS397W360FBA其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Klemmenkasten
电气连接：
Klemmenkasten
抱闸：
Mit
抱闸：
Mit
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
静止时的峰值力矩：
1,9 Nm
静止时的峰值力矩：
1,9 Nm
连续静止力矩：
1,9 Nm
连续静止力矩：
1,9 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5,3 kHz
最大启动频率：
5,3 kHz
[In]设计电流：
1,75 A
[In]设计电流：
1,75 A
反对：
6,5 Ohm (Wicklung)
反对：
6,5 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
BRS397W360FBA其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Klemmenkasten
电气连接：
Klemmenkasten
抱闸：
Mit
抱闸：
Mit
轴端：
Glatt
轴端：
Glatt
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
静止时的峰值力矩：
1,9 Nm
静止时的峰值力矩：
1,9 Nm
连续静止力矩：
1,9 Nm
连续静止力矩：
1,9 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5,3 kHz
最大启动频率：
5,3 kHz
[In]设计电流：
1,75 A
[In]设计电流：
1,75 A
反对：
6,5 Ohm (Wicklung)
反对：
6,5 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 50 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
BRS397W360FBA装配
BRS397W360FBA装配
BRS397W360FBA包装单位
BRS397W360FBA包装单位
BRS397W360FBA合同担保
BRS397W360FBA合同担保
BRS397W360FBA
业务合作

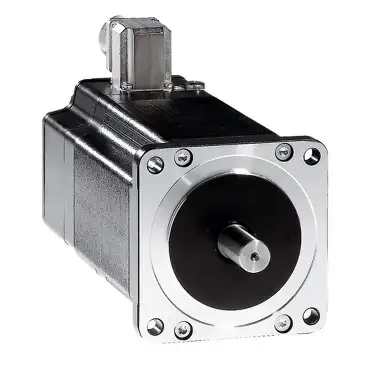

BRS397W360FBA - Schneider产品主图
