BRS397H660AAA

BRS397H660AAA

BRS397H660AAA Schneider 原厂跨境代采
BRS397H660AAA基本信息

型号: BRS397H660AAA

参考面价： 450.00 EUR

3小时步进电机2.26牛米，轴直径为12毫米，L=68毫米，不带制动器，Verstr。
  • Lexium BRS三相步进电机代表精度、功率和坚固性
  • 卓越的速度特性以及低速时的高扭矩
  • 法兰尺寸85 mm，电机长度68 mm，定心轴环60 mm
  • 不带编码器、不带停止制动器和轴端的版本
  • 产品的环保性更多信息
BRS397H660AAA基本属性
净重：2.100 KG
毛重：2.520 KG
长度：68 mm
BRS397H660AAA主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V AC
  • 48 V DC
电源电压限制：
  • 34 V AC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
68 mm
长：
68 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
BRS397H660AAA主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V AC
  • 48 V DC
电源电压限制：
  • 34 V AC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
68 mm
长：
68 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
BRS397H660AAA其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Drähte
电气连接：
Drähte
抱闸：
Ohne
抱闸：
Ohne
轴端：
Scheibenfeder
轴端：
Scheibenfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5 kHz
最大启动频率：
5 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,35 Ohm (Wicklung)
反对：
0,35 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
BRS397H660AAA其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Drähte
电气连接：
Drähte
抱闸：
Ohne
抱闸：
Ohne
轴端：
Scheibenfeder
轴端：
Scheibenfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5 kHz
最大启动频率：
5 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,35 Ohm (Wicklung)
反对：
0,35 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
BRS397H660AAA装配
BRS397H660AAA装配
BRS397H660AAA包装单位
BRS397H660AAA包装单位
BRS397H660AAA合同担保
BRS397H660AAA合同担保
BRS397H660AAA
业务合作

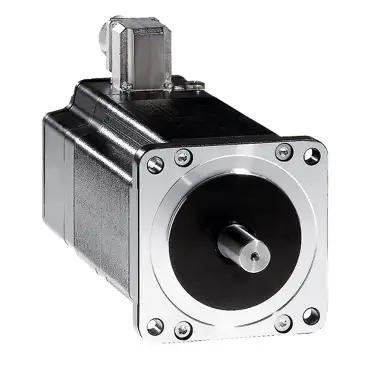

BRS397H660AAA - Schneider产品主图

基本信息

型号: BRS397H660AAA

参考面价： 450.00 EUR

3小时步进电机2.26牛米，轴直径为12毫米，L=68毫米，不带制动器，Verstr。
  • ·Lexium BRS三相步进电机代表精度、功率和坚固性
  • ·卓越的速度特性以及低速时的高扭矩
  • ·法兰尺寸85 mm，电机长度68 mm，定心轴环60 mm
  • ·不带编码器、不带停止制动器和轴端的版本
  • ·产品的环保性更多信息
主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V AC
  • 48 V DC
电源电压限制：
  • 34 V AC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
68 mm
长：
68 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V AC
  • 48 V DC
电源电压限制：
  • 34 V AC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
85 mm
发动机法兰尺寸：
85 mm
长：
68 mm
长：
68 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Drähte
电气连接：
Drähte
抱闸：
Ohne
抱闸：
Ohne
轴端：
Scheibenfeder
轴端：
Scheibenfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5 kHz
最大启动频率：
5 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,35 Ohm (Wicklung)
反对：
0,35 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
其他功能
居中腰部深度：
2 mm
居中腰部深度：
2 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
6,5 mm
安装孔直径：
6,5 mm
安装孔的圆形直径：
98,99 mm
安装孔的圆形直径：
98,99 mm
电气连接：
Drähte
电气连接：
Drähte
抱闸：
Ohne
抱闸：
Ohne
轴端：
Scheibenfeder
轴端：
Scheibenfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
12 mm
轴直径：
12 mm
波长：
30 mm
波长：
30 mm
额定转矩：
2 Nm
额定转矩：
2 Nm
保持扭矩：
2,26 Nm
保持扭矩：
2,26 Nm
转子惯性：
1,1 kg.cm²
转子惯性：
1,1 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
5 kHz
最大启动频率：
5 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,35 Ohm (Wicklung)
反对：
0,35 Ohm (Wicklung)
时间常数：
7 ms
时间常数：
7 ms
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大径向力Fr：
  • 100 N (erstes Wellenende)
  • 75 N (zweites Wellenende)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
最大轴向力Fa：
  • 175 N (Zugkraft)
  • 30 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2,1 kg
产品重量：
2,1 kg
装配
装配
包装单位
包装单位
合同担保
合同担保
