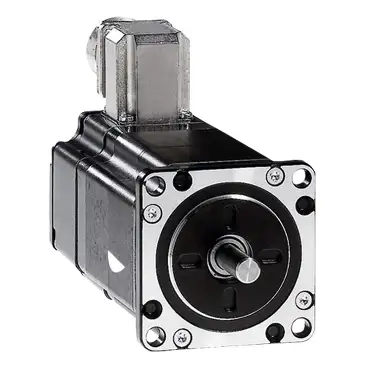

Schneider BRS368H130ABA
BRS368H130ABA · Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl Flanschmass 57 mm, Motorlänge 79 mm und Zentrierbund 38 mm Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende Umweltfreundlichkeit des Produkts Weitere Informationen

正在准备报价入口;若无法继续,请启用 JavaScript。
基本信息
型号: BRS368H130ABA
参考面价: €421.00 ≈ ¥3098.81 查看汇率详情 →
Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
Flanschmass 57 mm, Motorlänge 79 mm und Zentrierbund 38 mm
Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
Umweltfreundlichkeit des Produkts Weitere Informationen
- Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
- Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
- Flanschmass 57 mm, Motorlänge 79 mm und Zentrierbund 38 mm
- Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
- Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:2.000 KG
长度:116 mm
Hauptmerkmale
- Kompatible Produktfamilie:
- Lexium SD3
- Kompatible Produktfamilie:
- Lexium SD3
- Produkt- oder Komponententyp:
- Motor, Motion Control
- Produkt- oder Komponententyp:
- Motor, Motion Control
- Kurzbezeichnung des Geräts:
- BRS3
- Kurzbezeichnung des Geräts:
- BRS3
- Max. mechanische Geschwindigkeit:
- 3000 U/min
- Max. mechanische Geschwindigkeit:
- 3000 U/min
- Motortyp:
- Drehstrom-Schrittmotor
- Motortyp:
- Drehstrom-Schrittmotor
- Anzahl Motorpole:
- 6
- Anzahl Motorpole:
- 6
- Versorgungsspannungsgrenzen:
- 34 V DC
- 48 V DC
- Versorgungsspannungsgrenzen:
- 34 V DC
- 48 V DC
- Montagehalterung:
- Flansch
- Montagehalterung:
- Flansch
- Motorflanschgröße:
- 57,2 mm
- Motorflanschgröße:
- 57,2 mm
- Länge:
- 116 mm
- Länge:
- 116 mm
- Zentrieren des Bunddurchmessers:
- 38 mm
- Zentrieren des Bunddurchmessers:
- 38 mm
Zusatzmerkmale
- Zentrierbundtiefe:
- 1,6 mm
- Zentrierbundtiefe:
- 1,6 mm
- Anzahl der Montagebohrungen:
- 4
- Anzahl der Montagebohrungen:
- 4
- Durchmesser der Montagebohrungen:
- 5,2 mm
- Durchmesser der Montagebohrungen:
- 5,2 mm
- Kreisdurchmesser der Montagebohrungen:
- 66,6 mm
- Kreisdurchmesser der Montagebohrungen:
- 66,6 mm
- Elektrische Verbindung:
- Klemmenkasten
- Elektrische Verbindung:
- Klemmenkasten
- Haltebremse:
- Ohne
- Haltebremse:
- Ohne
- Wellenende:
- Glatte Welle
- Wellenende:
- Glatte Welle
- zweite Welle:
- Ohne zweites Wellenende
- zweite Welle:
- Ohne zweites Wellenende
- Wellendurchmesser:
- 8 mm
- Wellendurchmesser:
- 8 mm
- Wellenlänge:
- 21 mm
- Wellenlänge:
- 21 mm
- Nenndrehmoment:
- 1,5 Nm
- Nenndrehmoment:
- 1,5 Nm
- Haltemoment:
- 1,7 Nm
- Haltemoment:
- 1,7 Nm
- Rotorträgheit:
- 0,38 kg.cm²
- Rotorträgheit:
- 0,38 kg.cm²
- Auflösung:
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Auflösung:
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Genauigkeitsfehler:
- +/- 6 Bogenminuten
- Genauigkeitsfehler:
- +/- 6 Bogenminuten
- maximale Startfrequenz:
- 6 kHz
- maximale Startfrequenz:
- 6 kHz
- [In] Bemessungsstrom:
- 5,8 A
- [In] Bemessungsstrom:
- 5,8 A
- Widerstand:
- 0,7 Ohm (Wicklung)
- Widerstand:
- 0,7 Ohm (Wicklung)
- Zeitkonstante:
- 4,6 ms
- Zeitkonstante:
- 4,6 ms
- maximale Radialkraft Fr:
- 25 N (zweites Wellenende)
- 50 N (erstes Wellenende)
- maximale Radialkraft Fr:
- 25 N (zweites Wellenende)
- 50 N (erstes Wellenende)
- Maximale Axialkraft Fa:
- 100 N (Zugkraft)
- 8,4 N (Kraft/Druck)
- Maximale Axialkraft Fa:
- 100 N (Zugkraft)
- 8,4 N (Kraft/Druck)
- Betriebslebensdauer in Std.:
- 20000 h (Lager)
- Betriebslebensdauer in Std.:
- 20000 h (Lager)
- Winkelbeschleunigung:
- 200000 rad/s²
- Winkelbeschleunigung:
- 200000 rad/s²
- Produktgewicht:
- 2 kg
- Produktgewicht:
- 2 kg
Montage
- Normen:
- IEC 60072-1
- IEC 50347
- Normen:
- IEC 60072-1
- IEC 50347
- Kühlungstyp:
- Lüftelos mit Konvektion
- Kühlungstyp:
- Lüftelos mit Konvektion
- Umgebungstemperatur bei Betrieb:
- -25…40 °C
- Umgebungstemperatur bei Betrieb:
- -25…40 °C
- Umgebungstemperatur bei Lagerung:
- -25…70 °C
- Umgebungstemperatur bei Lagerung:
- -25…70 °C
- Betriebshöhe:
- <= 1.000 m ohne Leistungsminderung
- Betriebshöhe:
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit:
- 15…85 % Betauung nicht zulässig
- Relative Luftfeuchtigkeit:
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit:
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Vibrationsfestigkeit:
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Schutzart (IP):
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- Schutzart (IP):
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- Temperaturklasse:
- F Wicklung entspricht IEC 60034-1
- Temperaturklasse:
- F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
- VPE 1 Art:
- PCE
- VPE 1 Art:
- PCE
- VPE 1 Menge:
- 1
- VPE 1 Menge:
- 1
- VPE 1 Höhe:
- 10,600 cm
- VPE 1 Höhe:
- 10,600 cm
- VPE 1 Breite:
- 16,800 cm
- VPE 1 Breite:
- 16,800 cm
- VPE 1 Länge:
- 24,600 cm
- VPE 1 Länge:
- 24,600 cm
- VPE 1 Gewicht:
- 1,523 kg
- VPE 1 Gewicht:
- 1,523 kg
- VPE 2 Art:
- P06
- VPE 2 Art:
- P06
- VPE 2 Menge:
- 36
- VPE 2 Menge:
- 36
- VPE 2 Höhe:
- 75,000 cm
- VPE 2 Höhe:
- 75,000 cm
- VPE 2 Breite:
- 60,000 cm
- VPE 2 Breite:
- 60,000 cm
- VPE 2 Länge:
- 80,000 cm
- VPE 2 Länge:
- 80,000 cm
- VPE 2 Gewicht:
- 55,728 kg
- VPE 2 Gewicht:
- 55,728 kg
Vertragliche Gewährleistung
- Gewährleistung:
- 18 months
- Gewährleistung:
- 18 months
