BRS368H130AAB

BRS368H130AAB

BRS368H130AAB Schneider 原厂跨境代采
BRS368H130AAB基本信息

型号: BRS368H130AAB

参考面价： 321.00 EUR

3相步进电机，1.70牛米，轴为8毫米，L=79毫米，无制动器，排量。
  • Lexium BRS三相步进电机代表精度、功率和坚固性
  • 卓越的速度特性以及低速时的高扭矩
  • 法兰尺寸57 mm，电机长度79 mm，定心轴环38 mm
  • 不带编码器、不带停止制动器和第二轴端的版本
  • 产品的环保性更多信息
BRS368H130AAB基本属性
净重：2.000 KG
长度：79 mm
BRS368H130AAB主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V DC
  • 48 V DC
电源电压限制：
  • 34 V DC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
57,2 mm
发动机法兰尺寸：
57,2 mm
长：
79 mm
长：
79 mm
以腰围为中心：
38 mm
以腰围为中心：
38 mm
BRS368H130AAB主要特点
兼容的产品系列：
Lexium SD3
兼容的产品系列：
Lexium SD3
产品或组件类型：
Motor, Motion Control
产品或组件类型：
Motor, Motion Control
设备的简短描述：
BRS3
设备的简短描述：
BRS3
最大机械速度：
3000 U/min
最大机械速度：
3000 U/min
发动机类型：
Drehstrom-Schrittmotor
发动机类型：
Drehstrom-Schrittmotor
电机极数：
6
电机极数：
6
电源电压限制：
  • 34 V DC
  • 48 V DC
电源电压限制：
  • 34 V DC
  • 48 V DC
安装支架：
Flansch
安装支架：
Flansch
发动机法兰尺寸：
57,2 mm
发动机法兰尺寸：
57,2 mm
长：
79 mm
长：
79 mm
以腰围为中心：
38 mm
以腰围为中心：
38 mm
BRS368H130AAB其他功能
居中腰部深度：
1,6 mm
居中腰部深度：
1,6 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,2 mm
安装孔直径：
5,2 mm
安装孔的圆形直径：
66,6 mm
安装孔的圆形直径：
66,6 mm
电气连接：
Lose Leiter
电气连接：
Lose Leiter
抱闸：
Ohne
抱闸：
Ohne
轴端：
Glatte Welle
轴端：
Glatte Welle
第二波：
Mit zweitem Wellenende
第二波：
Mit zweitem Wellenende
轴直径：
8 mm
轴直径：
8 mm
波长：
21 mm
波长：
21 mm
额定转矩：
1,5 Nm
额定转矩：
1,5 Nm
保持扭矩：
1,7 Nm
保持扭矩：
1,7 Nm
转子惯性：
0,38 kg.cm²
转子惯性：
0,38 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
6 kHz
最大启动频率：
6 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,7 Ohm (Wicklung)
反对：
0,7 Ohm (Wicklung)
时间常数：
4,6 ms
时间常数：
4,6 ms
最大径向力Fr：
  • 50 N (erstes Wellenende)
  • 40 N (zweites Wellenende)
最大径向力Fr：
  • 50 N (erstes Wellenende)
  • 40 N (zweites Wellenende)
最大轴向力Fa：
  • 100 N (Zugkraft)
  • 8,4 N (Kraft/Druck)
最大轴向力Fa：
  • 100 N (Zugkraft)
  • 8,4 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2 kg
产品重量：
2 kg
BRS368H130AAB其他功能
居中腰部深度：
1,6 mm
居中腰部深度：
1,6 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,2 mm
安装孔直径：
5,2 mm
安装孔的圆形直径：
66,6 mm
安装孔的圆形直径：
66,6 mm
电气连接：
Lose Leiter
电气连接：
Lose Leiter
抱闸：
Ohne
抱闸：
Ohne
轴端：
Glatte Welle
轴端：
Glatte Welle
第二波：
Mit zweitem Wellenende
第二波：
Mit zweitem Wellenende
轴直径：
8 mm
轴直径：
8 mm
波长：
21 mm
波长：
21 mm
额定转矩：
1,5 Nm
额定转矩：
1,5 Nm
保持扭矩：
1,7 Nm
保持扭矩：
1,7 Nm
转子惯性：
0,38 kg.cm²
转子惯性：
0,38 kg.cm²
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
决议：
  • 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
  • 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
精度误差：
+/- 6 Bogenminuten
精度误差：
+/- 6 Bogenminuten
最大启动频率：
6 kHz
最大启动频率：
6 kHz
[In]设计电流：
5,8 A
[In]设计电流：
5,8 A
反对：
0,7 Ohm (Wicklung)
反对：
0,7 Ohm (Wicklung)
时间常数：
4,6 ms
时间常数：
4,6 ms
最大径向力Fr：
  • 50 N (erstes Wellenende)
  • 40 N (zweites Wellenende)
最大径向力Fr：
  • 50 N (erstes Wellenende)
  • 40 N (zweites Wellenende)
最大轴向力Fa：
  • 100 N (Zugkraft)
  • 8,4 N (Kraft/Druck)
最大轴向力Fa：
  • 100 N (Zugkraft)
  • 8,4 N (Kraft/Druck)
使用寿命（小时）：
20000 h (Lager)
使用寿命（小时）：
20000 h (Lager)
角度加速度：
200000 rad/s²
角度加速度：
200000 rad/s²
产品重量：
2 kg
产品重量：
2 kg
BRS368H130AAB装配
BRS368H130AAB装配
BRS368H130AAB包装单位
BRS368H130AAB包装单位
BRS368H130AAB合同担保
BRS368H130AAB合同担保
BRS368H130AAB
业务合作

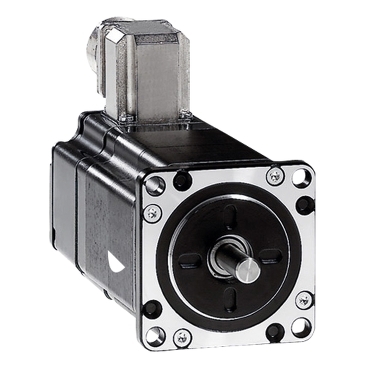

BRS368H130AAB - Schneider产品主图

基本信息

型号: BRS368H130AAB

参考面价： 321.00 EUR

3相步进电机，1.70牛米，轴为8毫米，L=79毫米，无制动器，排量。
  • ·Lexium BRS三相步进电机代表精度、功率和坚固性
  • ·卓越的速度特性以及低速时的高扭矩
  • ·法兰尺寸57 mm，电机长度79 mm，定心轴环38 mm
  • ·不带编码器、不带停止制动器和第二轴端的版本
  • ·产品的环保性更多信息
