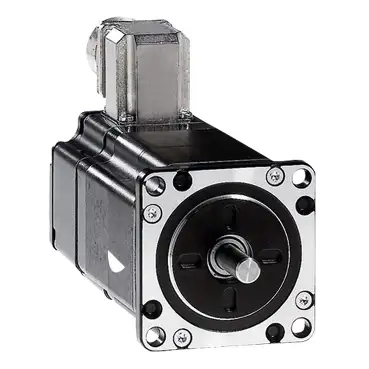

Schneider BRS368H130AAA 原厂跨境采购
BRS368H130AAALexium3-Phasen-SchrittmotorBRSsteht
BRS368H130AAA
基本信息
型号: BRS368H130AAA
参考面价： 301.00 EUR ≈ ¥2336.03 查看汇率详情 →
Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
Flanschmass 57 mm, Motorlänge 79 mm und Zentrierbund 38 mm
Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Lexium 3-Phasen-Schrittmotor BRS steht für Präzision, Kraft und Robustheit
- ·Exzellente Geschwindigkeitseigenschaften als auch hohes Drehmoment bei niedriger Drehzahl
- ·Flanschmass 57 mm, Motorlänge 79 mm und Zentrierbund 38 mm
- ·Ausführung ohne Encoder, ohne Haltbremse und einem Wellenende
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium SD3
- Kompatible Produktfamilie：
- Lexium SD3
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Produkt- oder Komponententyp：
- Motor, Motion Control
- Kurzbezeichnung des Geräts：
- BRS3
- Kurzbezeichnung des Geräts：
- BRS3
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Max. mechanische Geschwindigkeit：
- 3000 U/min
- Motortyp：
- Drehstrom-Schrittmotor
- Motortyp：
- Drehstrom-Schrittmotor
- Anzahl Motorpole：
- 6
- Anzahl Motorpole：
- 6
- Versorgungsspannungsgrenzen：
- 34 V DC
- 48 V DC
- Versorgungsspannungsgrenzen：
- 34 V DC
- 48 V DC
- Montagehalterung：
- Flansch
- Montagehalterung：
- Flansch
- Motorflanschgröße：
- 57,2 mm
- Motorflanschgröße：
- 57,2 mm
- Länge：
- 79 mm
- Länge：
- 79 mm
- Zentrieren des Bunddurchmessers：
- 38 mm
- Zentrieren des Bunddurchmessers：
- 38 mm
Zusatzmerkmale
- Zentrierbundtiefe：
- 1,6 mm
- Zentrierbundtiefe：
- 1,6 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 5,2 mm
- Durchmesser der Montagebohrungen：
- 5,2 mm
- Kreisdurchmesser der Montagebohrungen：
- 66,6 mm
- Kreisdurchmesser der Montagebohrungen：
- 66,6 mm
- Elektrische Verbindung：
- Lose Leiter
- Elektrische Verbindung：
- Lose Leiter
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Wellenende：
- Glatte Welle
- Wellenende：
- Glatte Welle
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 8 mm
- Wellendurchmesser：
- 8 mm
- Wellenlänge：
- 21 mm
- Wellenlänge：
- 21 mm
- Nenndrehmoment：
- 1,5 Nm
- Nenndrehmoment：
- 1,5 Nm
- Haltemoment：
- 1,7 Nm
- Haltemoment：
- 1,7 Nm
- Rotorträgheit：
- 0,38 kg.cm²
- Rotorträgheit：
- 0,38 kg.cm²
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Auflösung：
- 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° Schrittwinkel
- 200, 400, 500, 1000, 2000, 4000, 5000, 10000 Schritte Anzahl an vollen Schritten pro Umdrehung
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- maximale Startfrequenz：
- 6 kHz
- maximale Startfrequenz：
- 6 kHz
- [In] Bemessungsstrom：
- 5,8 A
- [In] Bemessungsstrom：
- 5,8 A
- Widerstand：
- 0,7 Ohm (Wicklung)
- Widerstand：
- 0,7 Ohm (Wicklung)
- Zeitkonstante：
- 4,6 ms
- Zeitkonstante：
- 4,6 ms
- maximale Radialkraft Fr：
- 50 N (erstes Wellenende)
- 40 N (zweites Wellenende)
- maximale Radialkraft Fr：
- 50 N (erstes Wellenende)
- 40 N (zweites Wellenende)
- Maximale Axialkraft Fa：
- 100 N (Zugkraft)
- 8,4 N (Kraft/Druck)
- Maximale Axialkraft Fa：
- 100 N (Zugkraft)
- 8,4 N (Kraft/Druck)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Betriebslebensdauer in Std.：
- 20000 h (Lager)
- Winkelbeschleunigung：
- 200000 rad/s²
- Winkelbeschleunigung：
- 200000 rad/s²
- Produktgewicht：
- 2 kg
- Produktgewicht：
- 2 kg
Montage
- Normen：
- IEC 50347
- IEC 60072-1
- Normen：
- IEC 50347
- IEC 60072-1
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Betrieb：
- -25…40 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Vibrationsfestigkeit：
- Max. 20 m/s²
- A entspricht IEC 60034-14
- Schutzart (IP)：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- Schutzart (IP)：
- IP56 gesamt, außer Wellenlager: conforming to IEC 60034-5
- IP41 Wellenlager ohne Wellendichtungsring: conforming to IEC 60034-5
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
- Temperaturklasse：
- F Wicklung entspricht IEC 60034-1
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,500 cm
- VPE 1 Höhe：
- 10,500 cm
- VPE 1 Breite：
- 17,000 cm
- VPE 1 Breite：
- 17,000 cm
- VPE 1 Länge：
- 24,500 cm
- VPE 1 Länge：
- 24,500 cm
- VPE 1 Gewicht：
- 1,397 kg
- VPE 1 Gewicht：
- 1,397 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 36
- VPE 2 Menge：
- 36
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 58,972 kg
- VPE 2 Gewicht：
- 58,972 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
