BMXP342020

Schneider BMXP342020 原厂跨境采购_零搜
BMXP342020基本信息

型号: BMXP342020

参考面价： 1078.00 EUR

Modicon M340 CPU-Modul, max. 1024 digitale + 256 analoge E/A, Modbus, Ethernet TCP/IP
  • Modicon M340 dient als All-in-One-SPS.
  • Geringere Gesamtbetriebskosten.
  • Verkürzte Inbetriebnahmezeit.
  • Erhöhte Zuverlässigkeit und Wartungsfreundlichkeit des Netzes.
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BMXP342020基本属性
净重：0.205 KG
BMXP342020Hauptmerkmale
Baureihe：
Modicon M340 Automatisierungsplattform
Baureihe：
Modicon M340 Automatisierungsplattform
Produkt- oder Komponententyp：
Prozessormodul
Produkt- oder Komponententyp：
Prozessormodul
Konzept：
  • Transparent Ready
  • CANopen
Konzept：
  • Transparent Ready
  • CANopen
Anzahl von Racks：
4
Anzahl von Racks：
4
Anzahl der Steckplätze：
11
Anzahl der Steckplätze：
11
verteilte E/A-Prozessor-Kapazität：
  • 1.024 E/A Mehrgestell-Konfiguration
  • 704 E/A Eingestell-Konfiguration
verteilte E/A-Prozessor-Kapazität：
  • 1.024 E/A Mehrgestell-Konfiguration
  • 704 E/A Eingestell-Konfiguration
Analog E/A-Prozessor-Kapazität：
  • 256 E/A Mehrgestell-Konfiguration
  • 66 E/A Eingestell-Konfiguration
Analog E/A-Prozessor-Kapazität：
  • 256 E/A Mehrgestell-Konfiguration
  • 66 E/A Eingestell-Konfiguration
Anzahl anwendungsspez. Kanäle：
36
Anzahl anwendungsspez. Kanäle：
36
监控：
  • Diagnosezähler Modbus
  • Ereigniszähler Modbus
监控：
  • Diagnosezähler Modbus
  • Ereigniszähler Modbus
BMXP342020Zusatzmerkmale
Steuerkanäle：
Programmierbare Regelkreise
Steuerkanäle：
Programmierbare Regelkreise
integrierte Schnittstellen：
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • USB-Anschluss bei 12 Mbit/s
  • Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s
integrierte Schnittstellen：
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • USB-Anschluss bei 12 Mbit/s
  • Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s
Kapazität des Kommunikationsbaustein-Prozessors：
  • 2 Ethernet-Kommunikationsmodul
  • 4 AS-Interface-Modul
Kapazität des Kommunikationsbaustein-Prozessors：
  • 2 Ethernet-Kommunikationsmodul
  • 4 AS-Interface-Modul
integrierter Kommunikationsdienst：
  • Bandbreitenmanagement, Ethernet TCP/IP
  • Dateneditor, Ethernet TCP/IP
  • Modbus/TCP Messaging, Ethernet TCP/IP
  • Rackviewer, Ethernet TCP/IP
  • SNMP Netzwerkadministrator, Ethernet TCP/IP
integrierter Kommunikationsdienst：
  • Bandbreitenmanagement, Ethernet TCP/IP
  • Dateneditor, Ethernet TCP/IP
  • Modbus/TCP Messaging, Ethernet TCP/IP
  • Rackviewer, Ethernet TCP/IP
  • SNMP Netzwerkadministrator, Ethernet TCP/IP
Ethernet-Anschluss：
10BASE-T/100BASE-TX
Ethernet-Anschluss：
10BASE-T/100BASE-TX
Geräteanzahl pro Segment：
  • 0…32 (Zeichenmodus)
  • 0…32 (Modbus)
Geräteanzahl pro Segment：
  • 0…32 (Zeichenmodus)
  • 0…32 (Modbus)
Anzahl der Geräte：
  • 2 Punkt zu Punkt Zeichenmodus
  • 2 Punkt zu Punkt Modbus
Anzahl der Geräte：
  • 2 Punkt zu Punkt Zeichenmodus
  • 2 Punkt zu Punkt Modbus
Bus-Länge：
  • 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • 0…10 m serielle Ltg nicht isoliert Modbus Segment
  • 0…1000 m serielle Leitung isoliert Zeichenmodus Segment
  • 0…1000 m serielle Leitung isoliert Modbus Segment
  • 0…15 m Zeichenmodus Punkt zu Punkt
  • 0…15 m Modbus Punkt zu Punkt
Bus-Länge：
  • 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • 0…10 m serielle Ltg nicht isoliert Modbus Segment
  • 0…1000 m serielle Leitung isoliert Zeichenmodus Segment
  • 0…1000 m serielle Leitung isoliert Modbus Segment
  • 0…15 m Zeichenmodus Punkt zu Punkt
  • 0…15 m Modbus Punkt zu Punkt
Abgriffbrücken-Länge：
  • <15 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • <15 m serielle Ltg nicht isoliert Modbus Segment
  • <40 m serielle Leitung isoliert Zeichenmodus Segment
  • <40 m serielle Leitung isoliert Modbus Segment
Abgriffbrücken-Länge：
  • <15 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • <15 m serielle Ltg nicht isoliert Modbus Segment
  • <40 m serielle Leitung isoliert Zeichenmodus Segment
  • <40 m serielle Leitung isoliert Modbus Segment
Anzahl der Adressen：
  • 0…248 für Zeichenmodus
  • 0…248 für Modbus
Anzahl der Adressen：
  • 0…248 für Zeichenmodus
  • 0…248 für Modbus
Anforderungen：
  • 1 K Datenbytes pro Anfrage Zeichenmodus
  • 252 Datenbytes pro RTU-Anfrage Modbus
  • 504 Datenbytes proASCII-Anfrage Modbus
Anforderungen：
  • 1 K Datenbytes pro Anfrage Zeichenmodus
  • 252 Datenbytes pro RTU-Anfrage Modbus
  • 504 Datenbytes proASCII-Anfrage Modbus
Steuerparameter：
  • Ein CRC je Frame (RTU) Modbus
  • Ein LRC je Frame (ASCII) Zeichenmodus
  • Ein LRC je Frame (ASCII) Modbus
Steuerparameter：
  • Ein CRC je Frame (RTU) Modbus
  • Ein LRC je Frame (ASCII) Zeichenmodus
  • Ein LRC je Frame (ASCII) Modbus
Speicherbeschreibung：
  • Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten
  • Interner Arbeitsspeicher 4096 kB
  • Interner Arbeitsspeicher 256 kB Daten
  • Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole
  • Eingelegte Speicherkarte (BMXRMS008MP) Aktivierung des Standard-Web-Servers, Klasse B10
Speicherbeschreibung：
  • Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten
  • Interner Arbeitsspeicher 4096 kB
  • Interner Arbeitsspeicher 256 kB Daten
  • Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole
  • Eingelegte Speicherkarte (BMXRMS008MP) Aktivierung des Standard-Web-Servers, Klasse B10
Maximalgröße der Objektflächen：
  • 256 kB nicht-lokalisierte interne Daten
  • 32634 %Mi lokalisierte interne Bits
Maximalgröße der Objektflächen：
  • 256 kB nicht-lokalisierte interne Daten
  • 32634 %Mi lokalisierte interne Bits
Standardgröße der Objektflächen：
  • 1024 %MWi intern Wörter lokalisierte interne Daten
  • 256 %KWi konstant Wörter lokalisierte interne Daten
  • 512 %Mi lokalisierte interne Bits
Standardgröße der Objektflächen：
  • 1024 %MWi intern Wörter lokalisierte interne Daten
  • 256 %KWi konstant Wörter lokalisierte interne Daten
  • 512 %Mi lokalisierte interne Bits
Anwendungsstruktur：
  • 1 zyklisch/periodische Master Task
  • 1 periodische Fast Task
  • Keine Hilfs-Task
  • 64 Ereignis-Tasks
Anwendungsstruktur：
  • 1 zyklisch/periodische Master Task
  • 1 periodische Fast Task
  • Keine Hilfs-Task
  • 64 Ereignis-Tasks
Ausführungszeit pro Anweisung：
  • 0,12 µs boolesch
  • 0,17 µs Wörter mit Doppellänge
  • 0,25 µs Wörter mit Einzellänge
  • 1,16 µs Fließkommata
Ausführungszeit pro Anweisung：
  • 0,12 µs boolesch
  • 0,17 µs Wörter mit Doppellänge
  • 0,25 µs Wörter mit Einzellänge
  • 1,16 µs Fließkommata
Anzahl der Anweisungen pro ms：
  • 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch
  • 8,1 KInst/ms 100 % boolesch
Anzahl der Anweisungen pro ms：
  • 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch
  • 8,1 KInst/ms 100 % boolesch
Systemaufwand：
  • 0,13 ms für Fast Task
  • 0,7 ms für Master Task
Systemaufwand：
  • 0,13 ms für Fast Task
  • 0,7 ms für Master Task
Stromaufnahme：
95 mA bei 24 V DC
Stromaufnahme：
95 mA bei 24 V DC
Versorgung：
Interne Stromversorgung über Modulträger
Versorgung：
Interne Stromversorgung über Modulträger
Beschriftung：
CE
Beschriftung：
CE
LED-Statusanzeige：
  • 1 LED (grün) Aktivität im Ethernet-Netzwerk (ETH ACT)
  • 1 LED (grün) Prozessor in Betrieb (RUN)
  • 1 LED (grün) Status des Ethernet-Netzwerks (ETH STS)
  • 1 LED (rot) Datenrate (ETH 100)
  • 1 LED (rot) I/O Modulfehler (I/O)
  • 1 LED (rot) Speicherkartenfehler (CARD ERR)
  • 1 LED (rot) Prozessor- oder Systemfehler (ERR)
  • 1 LED (gelb) Aktivität im Modbus (SER COM)
LED-Statusanzeige：
  • 1 LED (grün) Aktivität im Ethernet-Netzwerk (ETH ACT)
  • 1 LED (grün) Prozessor in Betrieb (RUN)
  • 1 LED (grün) Status des Ethernet-Netzwerks (ETH STS)
  • 1 LED (rot) Datenrate (ETH 100)
  • 1 LED (rot) I/O Modulfehler (I/O)
  • 1 LED (rot) Speicherkartenfehler (CARD ERR)
  • 1 LED (rot) Prozessor- oder Systemfehler (ERR)
  • 1 LED (gelb) Aktivität im Modbus (SER COM)
Produktgewicht：
0,205 kg
Produktgewicht：
0,205 kg
BMXP342020Montage
Umgebungstemperatur bei Betrieb：
0…60 °C
Umgebungstemperatur bei Betrieb：
0…60 °C
Relative Luftfeuchtigkeit：
10…95 % ohne Kondensation
Relative Luftfeuchtigkeit：
10…95 % ohne Kondensation
Schutzart (IP)：
IP20
Schutzart (IP)：
IP20
Beschichtung：
TC
Beschichtung：
TC
Richtlinien：
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU - elektromagnetische Verträglichkeit
Richtlinien：
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU - elektromagnetische Verträglichkeit
Produktzertifizierungen：
  • CE
  • UL
  • CSA
  • RCM
  • EAC
  • Handelsmarine
Produktzertifizierungen：
  • CE
  • UL
  • CSA
  • RCM
  • EAC
  • Handelsmarine
Normen：
  • EN 61131-2
  • EN/IEC 61010-2-201
  • UL 61010-2-201
  • CSA C22.2 Nr. 61010-2-201
  • IACS E10
  • EN/IEC 61000-6-5, Interface Typ 1 und Type 2
  • EN/IEC 61850-3, Standort G
Normen：
  • EN 61131-2
  • EN/IEC 61010-2-201
  • UL 61010-2-201
  • CSA C22.2 Nr. 61010-2-201
  • IACS E10
  • EN/IEC 61000-6-5, Interface Typ 1 und Type 2
  • EN/IEC 61850-3, Standort G
Umgebungseigenschaften：
Gefahrenbereich Klasse I Division 2
Umgebungseigenschaften：
Gefahrenbereich Klasse I Division 2
BMXP342020Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
5,500 cm
VPE 1 Höhe：
5,500 cm
VPE 1 Breite：
11,000 cm
VPE 1 Breite：
11,000 cm
VPE 1 Länge：
11,500 cm
VPE 1 Länge：
11,500 cm
VPE 1 Gewicht：
246,000 g
VPE 1 Gewicht：
246,000 g
VPE 2 Art：
S02
VPE 2 Art：
S02
VPE 2 Menge：
15
VPE 2 Menge：
15
VPE 2 Höhe：
15,000 cm
VPE 2 Höhe：
15,000 cm
VPE 2 Breite：
30,000 cm
VPE 2 Breite：
30,000 cm
VPE 2 Länge：
40,000 cm
VPE 2 Länge：
40,000 cm
VPE 2 Gewicht：
4,033 kg
VPE 2 Gewicht：
4,033 kg
BMXP342020Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months
BMXP342020
BMXP342020 - Schneider产品主图

基本信息

型号: BMXP342020

参考面价： 1078.00 EUR

Modicon M340 CPU-Modul, max. 1024 digitale + 256 analoge E/A, Modbus, Ethernet TCP/IP
  • ·Modicon M340 dient als All-in-One-SPS.
  • ·Geringere Gesamtbetriebskosten.
  • ·Verkürzte Inbetriebnahmezeit.
  • ·Erhöhte Zuverlässigkeit und Wartungsfreundlichkeit des Netzes.
  • ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
Baureihe：
Modicon M340 Automatisierungsplattform
Baureihe：
Modicon M340 Automatisierungsplattform
Produkt- oder Komponententyp：
Prozessormodul
Produkt- oder Komponententyp：

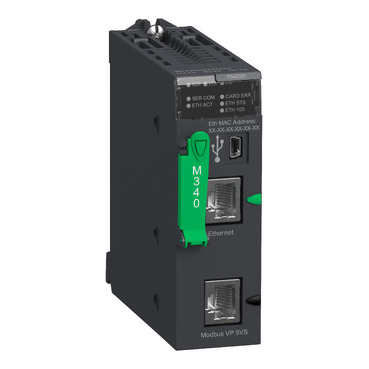

Prozessormodul
Konzept：
  • Transparent Ready
  • CANopen
Konzept：
  • Transparent Ready
  • CANopen
Anzahl von Racks：
4
Anzahl von Racks：
4
Anzahl der Steckplätze：
11
Anzahl der Steckplätze：
11
verteilte E/A-Prozessor-Kapazität：
  • 1.024 E/A Mehrgestell-Konfiguration
  • 704 E/A Eingestell-Konfiguration
verteilte E/A-Prozessor-Kapazität：
  • 1.024 E/A Mehrgestell-Konfiguration
  • 704 E/A Eingestell-Konfiguration
Analog E/A-Prozessor-Kapazität：
  • 256 E/A Mehrgestell-Konfiguration
  • 66 E/A Eingestell-Konfiguration
Analog E/A-Prozessor-Kapazität：
  • 256 E/A Mehrgestell-Konfiguration
  • 66 E/A Eingestell-Konfiguration
Anzahl anwendungsspez. Kanäle：
36
Anzahl anwendungsspez. Kanäle：
36
监控：
  • Diagnosezähler Modbus
  • Ereigniszähler Modbus
监控：
  • Diagnosezähler Modbus
  • Ereigniszähler Modbus
Zusatzmerkmale
Steuerkanäle：
Programmierbare Regelkreise
Steuerkanäle：
Programmierbare Regelkreise
integrierte Schnittstellen：
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • USB-Anschluss bei 12 Mbit/s
  • Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s
integrierte Schnittstellen：
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex
  • Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
  • USB-Anschluss bei 12 Mbit/s
  • Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s
Kapazität des Kommunikationsbaustein-Prozessors：
  • 2 Ethernet-Kommunikationsmodul
  • 4 AS-Interface-Modul
Kapazität des Kommunikationsbaustein-Prozessors：
  • 2 Ethernet-Kommunikationsmodul
  • 4 AS-Interface-Modul
integrierter Kommunikationsdienst：
  • Bandbreitenmanagement, Ethernet TCP/IP
  • Dateneditor, Ethernet TCP/IP
  • Modbus/TCP Messaging, Ethernet TCP/IP
  • Rackviewer, Ethernet TCP/IP
  • SNMP Netzwerkadministrator, Ethernet TCP/IP
integrierter Kommunikationsdienst：
  • Bandbreitenmanagement, Ethernet TCP/IP
  • Dateneditor, Ethernet TCP/IP
  • Modbus/TCP Messaging, Ethernet TCP/IP
  • Rackviewer, Ethernet TCP/IP
  • SNMP Netzwerkadministrator, Ethernet TCP/IP
Ethernet-Anschluss：
10BASE-T/100BASE-TX
Ethernet-Anschluss：
10BASE-T/100BASE-TX
Geräteanzahl pro Segment：
  • 0…32 (Zeichenmodus)
  • 0…32 (Modbus)
Geräteanzahl pro Segment：
  • 0…32 (Zeichenmodus)
  • 0…32 (Modbus)
Anzahl der Geräte：
  • 2 Punkt zu Punkt Zeichenmodus
  • 2 Punkt zu Punkt Modbus
Anzahl der Geräte：
  • 2 Punkt zu Punkt Zeichenmodus
  • 2 Punkt zu Punkt Modbus
Bus-Länge：
  • 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • 0…10 m serielle Ltg nicht isoliert Modbus Segment
  • 0…1000 m serielle Leitung isoliert Zeichenmodus Segment
  • 0…1000 m serielle Leitung isoliert Modbus Segment
  • 0…15 m Zeichenmodus Punkt zu Punkt
  • 0…15 m Modbus Punkt zu Punkt
Bus-Länge：
  • 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • 0…10 m serielle Ltg nicht isoliert Modbus Segment
  • 0…1000 m serielle Leitung isoliert Zeichenmodus Segment
  • 0…1000 m serielle Leitung isoliert Modbus Segment
  • 0…15 m Zeichenmodus Punkt zu Punkt
  • 0…15 m Modbus Punkt zu Punkt
Abgriffbrücken-Länge：
  • <15 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • <15 m serielle Ltg nicht isoliert Modbus Segment
  • <40 m serielle Leitung isoliert Zeichenmodus Segment
  • <40 m serielle Leitung isoliert Modbus Segment
Abgriffbrücken-Länge：
  • <15 m serielle Ltg nicht isoliert Zeichenmodus Segment
  • <15 m serielle Ltg nicht isoliert Modbus Segment
  • <40 m serielle Leitung isoliert Zeichenmodus Segment
  • <40 m serielle Leitung isoliert Modbus Segment
Anzahl der Adressen：
  • 0…248 für Zeichenmodus
  • 0…248 für Modbus
Anzahl der Adressen：
  • 0…248 für Zeichenmodus
  • 0…248 für Modbus
Anforderungen：
  • 1 K Datenbytes pro Anfrage Zeichenmodus
  • 252 Datenbytes pro RTU-Anfrage Modbus
  • 504 Datenbytes proASCII-Anfrage Modbus
Anforderungen：
  • 1 K Datenbytes pro Anfrage Zeichenmodus
  • 252 Datenbytes pro RTU-Anfrage Modbus
  • 504 Datenbytes proASCII-Anfrage Modbus
Steuerparameter：
  • Ein CRC je Frame (RTU) Modbus
  • Ein LRC je Frame (ASCII) Zeichenmodus
  • Ein LRC je Frame (ASCII) Modbus
Steuerparameter：
  • Ein CRC je Frame (RTU) Modbus
  • Ein LRC je Frame (ASCII) Zeichenmodus
  • Ein LRC je Frame (ASCII) Modbus
Speicherbeschreibung：
  • Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten
  • Interner Arbeitsspeicher 4096 kB
  • Interner Arbeitsspeicher 256 kB Daten
  • Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole
  • Eingelegte Speicherkarte (BMXRMS008MP) Aktivierung des Standard-Web-Servers, Klasse B10
Speicherbeschreibung：
  • Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten
  • Interner Arbeitsspeicher 4096 kB
  • Interner Arbeitsspeicher 256 kB Daten
  • Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole
  • Eingelegte Speicherkarte (BMXRMS008MP) Aktivierung des Standard-Web-Servers, Klasse B10
Maximalgröße der Objektflächen：
  • 256 kB nicht-lokalisierte interne Daten
  • 32634 %Mi lokalisierte interne Bits
Maximalgröße der Objektflächen：
  • 256 kB nicht-lokalisierte interne Daten
  • 32634 %Mi lokalisierte interne Bits
Standardgröße der Objektflächen：
  • 1024 %MWi intern Wörter lokalisierte interne Daten
  • 256 %KWi konstant Wörter lokalisierte interne Daten
  • 512 %Mi lokalisierte interne Bits
Standardgröße der Objektflächen：
  • 1024 %MWi intern Wörter lokalisierte interne Daten
  • 256 %KWi konstant Wörter lokalisierte interne Daten
  • 512 %Mi lokalisierte interne Bits
Anwendungsstruktur：
  • 1 zyklisch/periodische Master Task
  • 1 periodische Fast Task
  • Keine Hilfs-Task
  • 64 Ereignis-Tasks
Anwendungsstruktur：
  • 1 zyklisch/periodische Master Task
  • 1 periodische Fast Task
  • Keine Hilfs-Task
  • 64 Ereignis-Tasks
Ausführungszeit pro Anweisung：
  • 0,12 µs boolesch
  • 0,17 µs Wörter mit Doppellänge
  • 0,25 µs Wörter mit Einzellänge
  • 1,16 µs Fließkommata
Ausführungszeit pro Anweisung：
  • 0,12 µs boolesch
  • 0,17 µs Wörter mit Doppellänge
  • 0,25 µs Wörter mit Einzellänge
  • 1,16 µs Fließkommata
Anzahl der Anweisungen pro ms：
  • 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch
  • 8,1 KInst/ms 100 % boolesch
Anzahl der Anweisungen pro ms：
  • 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch
  • 8,1 KInst/ms 100 % boolesch
Systemaufwand：
  • 0,13 ms für Fast Task
  • 0,7 ms für Master Task
Systemaufwand：
  • 0,13 ms für Fast Task
  • 0,7 ms für Master Task
Stromaufnahme：
95 mA bei 24 V DC
Stromaufnahme：
95 mA bei 24 V DC
Versorgung：
Interne Stromversorgung über Modulträger
Versorgung：
Interne Stromversorgung über Modulträger
Beschriftung：
CE
Beschriftung：
CE
LED-Statusanzeige：
  • 1 LED (grün) Aktivität im Ethernet-Netzwerk (ETH ACT)
  • 1 LED (grün) Prozessor in Betrieb (RUN)
  • 1 LED (grün) Status des Ethernet-Netzwerks (ETH STS)
  • 1 LED (rot) Datenrate (ETH 100)
  • 1 LED (rot) I/O Modulfehler (I/O)
  • 1 LED (rot) Speicherkartenfehler (CARD ERR)
  • 1 LED (rot) Prozessor- oder Systemfehler (ERR)
  • 1 LED (gelb) Aktivität im Modbus (SER COM)
LED-Statusanzeige：
  • 1 LED (grün) Aktivität im Ethernet-Netzwerk (ETH ACT)
  • 1 LED (grün) Prozessor in Betrieb (RUN)
  • 1 LED (grün) Status des Ethernet-Netzwerks (ETH STS)
  • 1 LED (rot) Datenrate (ETH 100)
  • 1 LED (rot) I/O Modulfehler (I/O)
  • 1 LED (rot) Speicherkartenfehler (CARD ERR)
  • 1 LED (rot) Prozessor- oder Systemfehler (ERR)
  • 1 LED (gelb) Aktivität im Modbus (SER COM)
Produktgewicht：
0,205 kg
Produktgewicht：
0,205 kg
Montage
Umgebungstemperatur bei Betrieb：
0…60 °C
Umgebungstemperatur bei Betrieb：
0…60 °C
Relative Luftfeuchtigkeit：
10…95 % ohne Kondensation
Relative Luftfeuchtigkeit：
10…95 % ohne Kondensation
Schutzart (IP)：
IP20
Schutzart (IP)：
IP20
Beschichtung：
TC
Beschichtung：
TC
Richtlinien：
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU - elektromagnetische Verträglichkeit
Richtlinien：
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU - elektromagnetische Verträglichkeit
Produktzertifizierungen：
  • CE
  • UL
  • CSA
  • RCM
  • EAC
  • Handelsmarine
Produktzertifizierungen：
  • CE
  • UL
  • CSA
  • RCM
  • EAC
  • Handelsmarine
Normen：
  • EN 61131-2
  • EN/IEC 61010-2-201
  • UL 61010-2-201
  • CSA C22.2 Nr. 61010-2-201
  • IACS E10
  • EN/IEC 61000-6-5, Interface Typ 1 und Type 2
  • EN/IEC 61850-3, Standort G
Normen：
  • EN 61131-2
  • EN/IEC 61010-2-201
  • UL 61010-2-201
  • CSA C22.2 Nr. 61010-2-201
  • IACS E10
  • EN/IEC 61000-6-5, Interface Typ 1 und Type 2
  • EN/IEC 61850-3, Standort G
Umgebungseigenschaften：
Gefahrenbereich Klasse I Division 2
Umgebungseigenschaften：
Gefahrenbereich Klasse I Division 2
Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
5,500 cm
VPE 1 Höhe：
5,500 cm
VPE 1 Breite：
11,000 cm
VPE 1 Breite：
11,000 cm
VPE 1 Länge：
11,500 cm
VPE 1 Länge：
11,500 cm
VPE 1 Gewicht：
246,000 g
VPE 1 Gewicht：
246,000 g
VPE 2 Art：
S02
VPE 2 Art：
S02
VPE 2 Menge：
15
VPE 2 Menge：
15
VPE 2 Höhe：
15,000 cm
VPE 2 Höhe：
15,000 cm
VPE 2 Breite：
30,000 cm
VPE 2 Breite：
30,000 cm
VPE 2 Länge：
40,000 cm
VPE 2 Länge：
40,000 cm
VPE 2 Gewicht：
4,033 kg
VPE 2 Gewicht：
4,033 kg
Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months

业务合作

还没有人评价，快来抢沙发~
