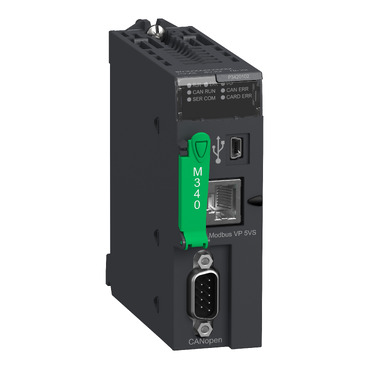

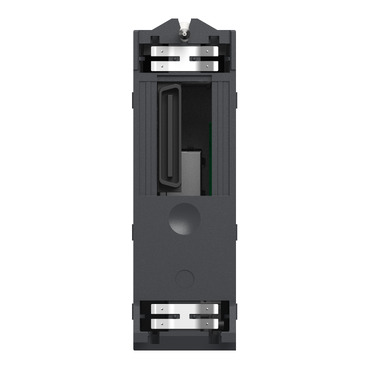

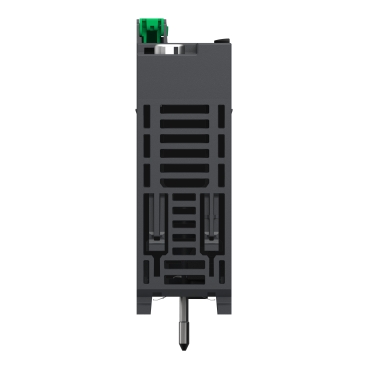

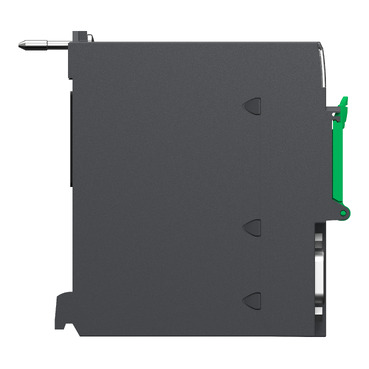

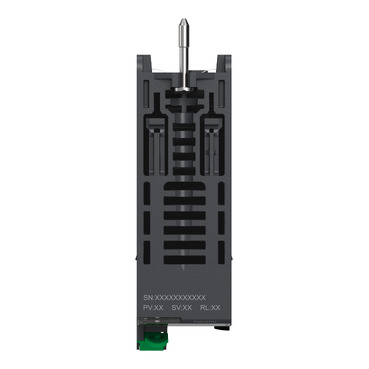

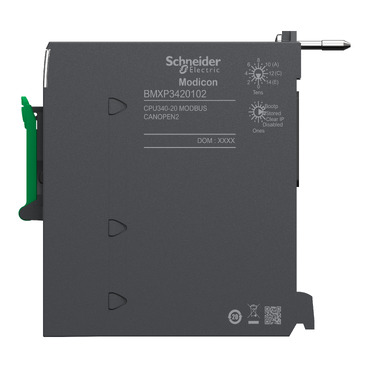

BMXP3420102
基本信息
型号: BMXP3420102
参考面价： 875.00 EUR
Modicon M340 CPU-Modul, max. 1024 digitale + 256 analoge E/A, Modbus, CANopen
- ·Modicon M340 dient als All-in-One-SPS.
- ·Geringere Gesamtbetriebskosten.
- ·Verkürzte Inbetriebnahmezeit.
- ·Erhöhte Zuverlässigkeit und Wartungsfreundlichkeit des Netzes.
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon M340 Automatisierungsplattform
- Produkt- oder Komponententyp：
- Prozessormodul
- Anzahl von Racks：
- 4
- Anzahl der Steckplätze：
- 11
- verteilte E/A-Prozessor-Kapazität：
- 1.024 E/A Mehrgestell-Konfiguration
- 704 E/A Eingestell-Konfiguration
- Analog E/A-Prozessor-Kapazität：
- 256 E/A Mehrgestell-Konfiguration
- 66 E/A Eingestell-Konfiguration
- Anzahl anwendungsspez. Kanäle：
- 36
- 监控：
- Diagnosezähler Modbus
- Ereigniszähler Modbus
Zusatzmerkmale
- Steuerkanäle：
- Programmierbare Regelkreise
- Bewegungsregelung：
- Freie Achse CANopen
- integrierte Schnittstellen：
- Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 0,3 - 19,2 kbit/s Vollduplex
- Nicht isolierte serielle Verbindung RJ45 Zeichenmodus, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
- Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS232C, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
- Nicht isolierte serielle Verbindung RJ45, Master/Slave Modbus, RTU/ASCII, Übertragungsmodus: asynchron im Basisband, RS485, Übertragungsmodus: 1 verdrilltes, abgeschirmtes Kabelpaar bei 0,3 - 19,2 kbit/s Halbduplex
- USB-Anschluss bei 12 Mbit/s
- CANopen Masterbus SUB-D 9, Übertragungsmodus: 2 verdrillte, abgeschirmte Kabelpaare bei 20 kbit/s - 1 Mbit/s
- Kapazität des Kommunikationsbaustein-Prozessors：
- 2 Ethernet-Kommunikationsmodul
- 4 AS-Interface-Modul
- integrierter Kommunikationsdienst：
- Netzwerkmanagement (NMT) CANopen
- Process Data Object (PDO) CANopen
- Service Data Object (SDO) CANopen
- Spezialfunktionen (SYNC, EMCY, TIME) CANopen
- 变速箱速度：
- 1 Mbit/s 0…20 m 0…0,6 m
- 125 Kbit/s 0…500 m 0…10 m
- 20 Kbit/s 0…2500 m 0…300 m
- 250 Kbit/s 0…250 m 0…10 m
- 50 Kbit/s 0…1000 m 0…120 m
- 500 Kbit/s 0…100 m 0…10 m
- 800 Kbit/s 0…40 m 0…6 m
- Bus-Typ：
- CANopen M20 DS 301 V4.02 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA
- CANopen M20 DS 303-2 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA
- CANopen M20 DS 405 Geräte verbunden durch Daisy-Chaining oder Abzweigverbindungen CSMA/CA
- Anzahl der Slaves：
- 63 CANopen
- Geräteanzahl pro Segment：
- 0…32 (Zeichenmodus)
- 0…32 (Modbus)
- 0…16 für <205 m (CANopen)
- 0…32 für <185 m (CANopen)
- 0…64 für <160 m (CANopen)
- Anzahl der Geräte：
- 2 Punkt zu Punkt Zeichenmodus
- 2 Punkt zu Punkt Modbus
- Bus-Länge：
- 0…10 m serielle Ltg nicht isoliert Zeichenmodus Segment
- 0…10 m serielle Ltg nicht isoliert Modbus Segment
- 0…1000 m serielle Leitung isoliert Zeichenmodus Segment
- 0…1000 m serielle Leitung isoliert Modbus Segment
- 0…15 m Zeichenmodus Punkt zu Punkt
- 0…15 m Modbus Punkt zu Punkt
- Abgriffbrücken-Länge：
- <15 m serielle Ltg nicht isoliert Zeichenmodus Segment
- <15 m serielle Ltg nicht isoliert Modbus Segment
- <40 m serielle Leitung isoliert Zeichenmodus Segment
- <40 m serielle Leitung isoliert Modbus Segment
- Anzahl der Adressen：
- 0…248 für Zeichenmodus
- 0…248 für Modbus
- Anforderungen：
- 1 K Datenbytes pro Anfrage Zeichenmodus
- 252 Datenbytes pro RTU-Anfrage Modbus
- 504 Datenbytes proASCII-Anfrage Modbus
- Steuerparameter：
- Ein CRC je Frame (RTU) Modbus
- Ein LRC je Frame (ASCII) Zeichenmodus
- Ein LRC je Frame (ASCII) Modbus
- Speicherbeschreibung：
- Eingelegte Speicherkarte (BMXRMS008MP) Sicherung von Programmen, Konstanten, Symbolen und Daten
- Interner Arbeitsspeicher 4096 kB
- Interner Arbeitsspeicher 256 kB Daten
- Interner Arbeitsspeicher 3584 kB Progr, Konstanten und Symbole
- Maximalgröße der Objektflächen：
- 256 kB nicht-lokalisierte interne Daten
- 32634 %Mi lokalisierte interne Bits
- Standardgröße der Objektflächen：
- 1024 %MWi intern Wörter lokalisierte interne Daten
- 256 %KWi konstant Wörter lokalisierte interne Daten
- 512 %Mi lokalisierte interne Bits
- Anwendungsstruktur：
- Keine Hilfs-Task
- 1 zyklisch/periodische Master Task
- 1 periodische Fast Task
- 64 Ereignis-Tasks
- Ausführungszeit pro Anweisung：
- 0,12 µs boolesch
- 0,17 µs Wörter mit Doppellänge
- 0,25 µs Wörter mit Einzellänge
- 1,16 µs Fließkommata
- Anzahl der Anweisungen pro ms：
- 6,4 KInst/ms 65% boolesch + 35% fest-arithmetisch
- 8,1 KInst/ms 100 % boolesch
- Systemaufwand：
- 0,13 ms für Fast Task
- 0,7 ms für Master Task
- Stromaufnahme：
- 90 mA bei 24 V DC
- Versorgung：
- Interne Stromversorgung über Modulträger
- Beschriftung：
- CE

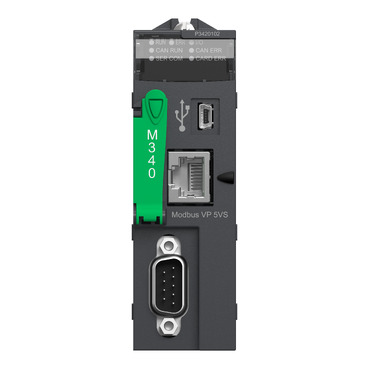

- LED-Statusanzeige：
- 1 LED (grün) integrierte Maschine/Bus-Installation betriebsbereit (CAN RUN)
- 1 LED (grün) Prozessor in Betrieb (RUN)
- 1 LED (rot) I/O Modulfehler (I/O)
- 1 LED (rot) Fehler integrierte Maschine/Bus-Installation (CAN ERR)
- 1 LED (rot) Speicherkartenfehler (CARD ERR)
- 1 LED (rot) Prozessor- oder Systemfehler (ERR)
- 1 LED (gelb) Aktivität im Modbus (SER COM)
- Produktgewicht：
- 0,21 kg
Montage
- Umgebungstemperatur bei Betrieb：
- 0…60 °C
- Relative Luftfeuchtigkeit：
- 10…95 % ohne Kondensation
- Schutzart (IP)：
- IP20
- Beschichtung：
- TC
- Richtlinien：
- 2014/35/EU - Niederspannungsrichtlinie
- 2014/30/EU - elektromagnetische Verträglichkeit
- Produktzertifizierungen：
- CE
- UL
- CSA
- RCM
- EAC
- Handelsmarine
- Normen：
- EN 61131-2
- EN/IEC 61010-2-201
- UL 61010-2-201
- CSA C22.2 Nr. 61010-2-201
- IACS E10
- EN/IEC 61000-6-5, Interface Typ 1 und Type 2
- EN/IEC 61850-3, Standort G
- Umgebungseigenschaften：
- Gefahrenbereich Klasse I Division 2
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 5,400 cm
- VPE 1 Breite：
- 11,500 cm
- VPE 1 Länge：
- 12,400 cm
- VPE 1 Gewicht：
- 248,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 15
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 4,058 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
