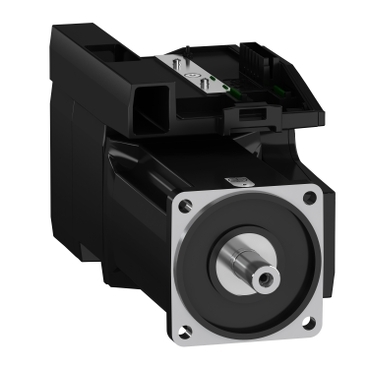

Schneider BMI1003P07F 原厂跨境采购_零搜
BMI1003P07FIntegrierterServoLexium32i100mm3phasig7
BMI1003P07F
基本信息
型号: BMI1003P07F
参考面价： 3587.00 EUR
Integrierter Servo Lexium 32i, 100mm, 3phasig, 7,31Nm, glatte Welle IP54, Multiturn16, Bremse
- ·Integrierter Servoantrieb Lexium 32i als modulares Stecksystem für optimale Applikationsintegration
- ·Antriebseinheit mit Servomotor und Leistungselektronik
- ·Dauerstillstandsmoment 7,31 Nm
- ·Integrierter Encoder als Multiturn mit 16 P/U
- ·Flanschmass 100 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium 32i
- Kompatible Produktfamilie：
- Lexium 32i
- Kurzbezeichnung des Geräts：
- BMI
- Kurzbezeichnung des Geräts：
- BMI
- Produkt- oder Komponententyp：
- Servomotor mit Leistungsstufe
- Produkt- oder Komponententyp：
- Servomotor mit Leistungsstufe
Zusatzmerkmale
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Nennbetriebsspannung [U,nom]：
- 208-480 V -15 - +10 %
- Nennbetriebsspannung [U,nom]：
- 208-480 V -15 - +10 %
- Versorgungsspannungsgrenzen：
- 208…480 V
- Versorgungsspannungsgrenzen：
- 208…480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzfrequenz Grenzwerte：
- 47,5…63 Hz
- Netzfrequenz Grenzwerte：
- 47,5…63 Hz
- EMV-Filter：
- Integriert
- EMV-Filter：
- Integriert
- Ausgangs Bemessungsstrom：
- 4 A bei 8 kHz
- Ausgangs Bemessungsstrom：
- 4 A bei 8 kHz
- Ausgangsstrom 3s Spitze：
- 12 A bei 400 V für 3 s
- Ausgangsstrom 3s Spitze：
- 12 A bei 400 V für 3 s
- Dauerstrom im Stillstand：
- 4 A
- Dauerstrom im Stillstand：
- 4 A
- Dauermoment im Stillstand：
- 8,5 Nm bei 208-480 V 3 Phasen
- Dauermoment im Stillstand：
- 8,5 Nm bei 208-480 V 3 Phasen
- Spitzenmoment im Stillstand：
- 19,2 Nm bei 400 V 3 Phasen
- 19,2 Nm bei 480 V 3 Phasen
- 19,2 Nm bei 208 V 3 Phasen
- Spitzenmoment im Stillstand：
- 19,2 Nm bei 400 V 3 Phasen
- 19,2 Nm bei 480 V 3 Phasen
- 19,2 Nm bei 208 V 3 Phasen
- Nennleistung am Ausgang：
- 1000 W bei 208 V 3 Phasen
- 2000 W bei 400 V 3 Phasen
- 2100 W bei 480 V 3 Phasen
- Nennleistung am Ausgang：
- 1000 W bei 208 V 3 Phasen
- 2000 W bei 400 V 3 Phasen
- 2100 W bei 480 V 3 Phasen
- Nenndrehmoment：
- 7,2 Nm bei 208 V 3 Phasen
- 6,8 Nm bei 400 V 3 Phasen
- 5,6 Nm bei 480 V 3 Phasen
- Nenndrehmoment：
- 7,2 Nm bei 208 V 3 Phasen
- 6,8 Nm bei 400 V 3 Phasen
- 5,6 Nm bei 480 V 3 Phasen
- Nenndrehzahl：
- 1500 U/Min bei 208 V 3 Phasen
- 3000 U/Min bei 400 V 3 Phasen
- 3700 rpm bei 480 V 3 Phasen
- Nenndrehzahl：
- 1500 U/Min bei 208 V 3 Phasen
- 3000 U/Min bei 400 V 3 Phasen
- 3700 rpm bei 480 V 3 Phasen
- maximaler Strom Irms：
- 26,7 A bei 208 V, 3 Phasen
- 26,7 A bei 400 V, 3 Phasen
- 26,7 A bei 480 V, 3 Phasen
- maximaler Strom Irms：
- 26,7 A bei 208 V, 3 Phasen
- 26,7 A bei 400 V, 3 Phasen
- 26,7 A bei 480 V, 3 Phasen
- Produktkompatibilität：
- Antriebssteuerungseinheit LXM32i CANopen
- Antriebssteuerungseinheit LXM32i EtherCAT
- Produktkompatibilität：
- Antriebssteuerungseinheit LXM32i CANopen
- Antriebssteuerungseinheit LXM32i EtherCAT
- Wellenende：
- Glatt
- Wellenende：
- Glatt
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 19 mm
- Wellendurchmesser：
- 19 mm
- Wellenlänge：
- 40 mm
- Wellenlänge：
- 40 mm
- Art der Rückkopplung：
- Absolut-SinCos Hiperface-Multiturn
- Art der Rückkopplung：
- Absolut-SinCos Hiperface-Multiturn
- Auflösung Geschwindigkeitsfeedback：
- 32768 Punkte/Umdrehung x 4096 Umdrehungen
- Auflösung Geschwindigkeitsfeedback：
- 32768 Punkte/Umdrehung x 4096 Umdrehungen
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Haltemoment：
- 9 Nm Feststellbremse
- Haltemoment：
- 9 Nm Feststellbremse
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Motorflanschgröße：
- 100 mm
- Motorflanschgröße：
- 100 mm
- Elektrische Verbindung：
- Steckverbinder für Platine
- Elektrische Verbindung：
- Steckverbinder für Platine
- Drehmomentkonstante：
- 1,7 Nm/A bei 20 °C
- Drehmomentkonstante：
- 1,7 Nm/A bei 20 °C
- Gegen-EMK konstant：
- 112 V/krpm bei 20 °C
- Gegen-EMK konstant：
- 112 V/krpm bei 20 °C
- Anzahl Motorpole：
- 10
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 10,3 kg.cm²
- Rotorträgheit：
- 10,3 kg.cm²
- Statorwiderstand：
- 2,31 Ohm bei 20 °C
- Statorwiderstand：
- 2,31 Ohm bei 20 °C
- Statorinduktivität：
- 11,43 mH bei 20 °C
- Statorinduktivität：
- 11,43 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 4,95 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 4,95 ms bei 20 °C
- maximale Radialkraft Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- maximale Radialkraft Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Bremszugkraft：
- 8 W
- Bremszugkraft：
- 8 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 338 mm
- Länge：
- 338 mm
- Anzahl der Motorstufen：
- 3
- Anzahl der Motorstufen：
- 3
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrierbundtiefe：
- 3,5 mm
- Zentrierbundtiefe：
- 3,5 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 9 mm
- Durchmesser der Montagebohrungen：
- 9 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Distanzschaft Bundflansch：
- 3,5 mm
- Distanzschaft Bundflansch：
- 3,5 mm
Montage
- Schutzart (IP)：
- Welle: IP54
- Gehäuse: IP65
- Schutzart (IP)：
- Welle: IP54
- Gehäuse: IP65
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 20,0 cm
- VPE 1 Höhe：
- 20,0 cm
- VPE 1 Breite：
- 59,0 cm
- VPE 1 Breite：
- 59,0 cm
- VPE 1 Länge：
- 25,8 cm
- VPE 1 Länge：
- 25,8 cm
- VPE 1 Gewicht：
- 11,0 kg
- VPE 1 Gewicht：
- 11,0 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 8
- VPE 2 Menge：
- 8
- VPE 2 Höhe：
- 77,0 cm
- VPE 2 Höhe：
- 77,0 cm
- VPE 2 Breite：
- 80,0 cm
- VPE 2 Breite：
- 80,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Gewicht：
- 96,5 kg
- VPE 2 Gewicht：
- 96,5 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
