Schneider BMI0703P12F 原厂跨境采购_零搜
BMI0703P12FIntegrierterServoLexium32i70mm3phasig2
BMI0703P12F
基本信息
型号: BMI0703P12F
参考面价： 2920.00 EUR

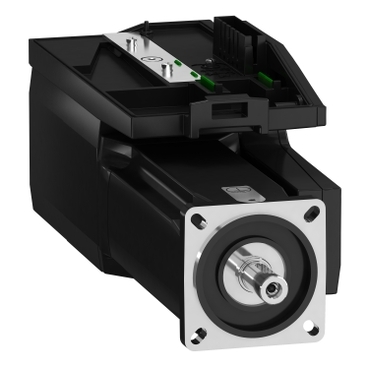

Integrierter Servo Lexium 32i, 70mm, 3phasig, 2,96Nm, Passfeder IP54, Multiturn128, Bremse
- ·Integrierter Servoantrieb Lexium 32i als modulares Stecksystem für optimale Applikationsintegration
- ·Antriebseinheit mit Servomotor und Leistungselektronik
- ·Dauerstillstandsmoment 2,96 Nm
- ·Integrierter Encoder als Multiturn mit 128 P/U
- ·Flanschmass 70 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium 32i
- Kompatible Produktfamilie：
- Lexium 32i
- Kurzbezeichnung des Geräts：
- BMI
- Kurzbezeichnung des Geräts：
- BMI
- Produkt- oder Komponententyp：
- Servomotor mit Leistungsstufe
- Produkt- oder Komponententyp：
- Servomotor mit Leistungsstufe
Zusatzmerkmale
- Max. mechanische Geschwindigkeit：
- 8000 U/min
- Max. mechanische Geschwindigkeit：
- 8000 U/min
- Nennbetriebsspannung [U,nom]：
- 208-480 V -15 - +10 %
- Nennbetriebsspannung [U,nom]：
- 208-480 V -15 - +10 %
- Versorgungsspannungsgrenzen：
- 208…480 V
- Versorgungsspannungsgrenzen：
- 208…480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzfrequenz Grenzwerte：
- 47,5…63 Hz
- Netzfrequenz Grenzwerte：
- 47,5…63 Hz
- EMV-Filter：
- Integriert
- EMV-Filter：
- Integriert
- Ausgangs Bemessungsstrom：
- 2 A bei 8 kHz
- Ausgangs Bemessungsstrom：
- 2 A bei 8 kHz
- Ausgangsstrom 3s Spitze：
- 6 A bei 400 V für 3 s
- Ausgangsstrom 3s Spitze：
- 6 A bei 400 V für 3 s
- Dauerstrom im Stillstand：
- 2 A
- Dauerstrom im Stillstand：
- 2 A
- Dauermoment im Stillstand：
- 3,4 Nm bei 208-480 V 3 Phasen
- Dauermoment im Stillstand：
- 3,4 Nm bei 208-480 V 3 Phasen
- Spitzenmoment im Stillstand：
- 8,6 Nm bei 208 V 3 Phasen
- 8,6 Nm bei 400 V 3 Phasen
- 8,6 Nm bei 480 V 3 Phasen
- Spitzenmoment im Stillstand：
- 8,6 Nm bei 208 V 3 Phasen
- 8,6 Nm bei 400 V 3 Phasen
- 8,6 Nm bei 480 V 3 Phasen
- Nennleistung am Ausgang：
- 900 W bei 400 V 3 Phasen
- 900 W bei 480 V 3 Phasen
- 450 W bei 208 V 3 Phasen
- Nennleistung am Ausgang：
- 900 W bei 400 V 3 Phasen
- 900 W bei 480 V 3 Phasen
- 450 W bei 208 V 3 Phasen
- Nenndrehmoment：
- 2,9 Nm bei 208 V 3 Phasen
- 2,7 Nm bei 400 V 3 Phasen
- 2,3 Nm bei 480 V 3 Phasen
- Nenndrehmoment：
- 2,9 Nm bei 208 V 3 Phasen
- 2,7 Nm bei 400 V 3 Phasen
- 2,3 Nm bei 480 V 3 Phasen
- Nenndrehzahl：
- 3300 rpm bei 400 V 3 Phasen
- 1600 U/min bei 208 V 3 Phasen
- 3900 rpm bei 480 V 3 Phasen
- Nenndrehzahl：
- 3300 rpm bei 400 V 3 Phasen
- 1600 U/min bei 208 V 3 Phasen
- 3900 rpm bei 480 V 3 Phasen
- maximaler Strom Irms：
- 12,5 A bei 400 V, 3 Phasen
- 12,5 A bei 480 V, 3 Phasen
- 12,5 A bei 208 V, 3 Phasen
- maximaler Strom Irms：
- 12,5 A bei 400 V, 3 Phasen
- 12,5 A bei 480 V, 3 Phasen
- 12,5 A bei 208 V, 3 Phasen
- Produktkompatibilität：
- Antriebssteuerungseinheit LXM32i CANopen
- Antriebssteuerungseinheit LXM32i EtherCAT
- Produktkompatibilität：
- Antriebssteuerungseinheit LXM32i CANopen
- Antriebssteuerungseinheit LXM32i EtherCAT
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 14 mm
- Wellendurchmesser：
- 14 mm
- Wellenlänge：
- 30 mm
- Wellenlänge：
- 30 mm
- Breite Passfeder：
- 5 mm
- Breite Passfeder：
- 5 mm
- Art der Rückkopplung：
- Absolut-SinCos Hiperface-Multiturn
- Art der Rückkopplung：
- Absolut-SinCos Hiperface-Multiturn
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Haltemoment：
- 3 Nm Feststellbremse
- Haltemoment：
- 3 Nm Feststellbremse
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Motorflanschgröße：
- 70 mm
- Motorflanschgröße：
- 70 mm
- Elektrische Verbindung：
- Steckverbinder für Platine
- Elektrische Verbindung：
- Steckverbinder für Platine
- Drehmomentkonstante：
- 1,41 Nm/A bei 20 °C
- Drehmomentkonstante：
- 1,41 Nm/A bei 20 °C
- Gegen-EMK konstant：
- 95,39 V/krpm bei 20 °C
- Gegen-EMK konstant：
- 95,39 V/krpm bei 20 °C
- Anzahl Motorpole：
- 10
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 1,78 kg.cm²
- Rotorträgheit：
- 1,78 kg.cm²
- Statorwiderstand：
- 7,99 Ohm bei 20 °C
- Statorwiderstand：
- 7,99 Ohm bei 20 °C
- Statorinduktivität：
- 25,6 mH bei 20 °C
- Statorinduktivität：
- 25,6 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 3,2 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 3,2 ms bei 20 °C
- maximale Radialkraft Fr：
- 730 N bei 1000 U/min
- 580 N bei 2000 U/min
- 510 N bei 3000 U/min
- 460 N bei 4000 U/min
- 430 N bei 5000 U/min
- 400 N bei 6000 U/min
- maximale Radialkraft Fr：
- 730 N bei 1000 U/min
- 580 N bei 2000 U/min
- 510 N bei 3000 U/min
- 460 N bei 4000 U/min
- 430 N bei 5000 U/min
- 400 N bei 6000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Bremszugkraft：
- 5 W
- Bremszugkraft：
- 5 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 339 mm
- Länge：
- 339 mm
- Anzahl der Motorstufen：
- 3
- Anzahl der Motorstufen：
- 3
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrierbundtiefe：
- 2,5 mm
- Zentrierbundtiefe：
- 2,5 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 75…82 mm
- Kreisdurchmesser der Montagebohrungen：
- 75…82 mm
- Distanzschaft Bundflansch：
- 2,5 mm
- Distanzschaft Bundflansch：
- 2,5 mm
Montage
- Schutzart (IP)：
- Welle: IP54
- Gehäuse: IP65
- Schutzart (IP)：
- Welle: IP54
- Gehäuse: IP65
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 25,0 cm
- VPE 1 Höhe：
- 25,0 cm
- VPE 1 Breite：
- 18,6 cm
- VPE 1 Breite：
- 18,6 cm
- VPE 1 Länge：
- 55,0 cm
- VPE 1 Länge：
- 55,0 cm
- VPE 1 Gewicht：
- 6,5 kg
- VPE 1 Gewicht：
- 6,5 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
