BMH1902P21A2A

BMH1902P21A2A

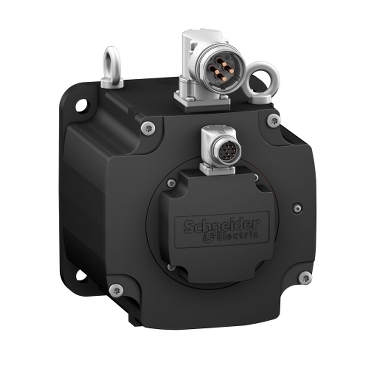

BMH1902P21A2A Schneider 原厂跨境代采
BMH1902P21A2A基本信息

型号: BMH1902P21A2A

参考面价： 4036.00 EUR

伺服电机，Lexium BMH，190mm，48Nm，光滑轴IP65，单圈128P/U，M40+M23倾斜
  • 具有中等惯性矩的三相交流伺服电机，在紧凑的设计中实现卓越的传导
  • 简化工程、安装和调试
  • 相当大的连续静止扭矩为48 Nm，高速可达2000/min
  • 集成编码器，单圈128 P/U
  • 法兰尺寸190 mm，用于根据国际标准进行安装
  • 产品的环保性更多信息
BMH1902P21A2A基本属性
净重：31.000 KG
长度：250 mm
BMH1902P21A2A主要特点
设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
4000 U/min
最大机械速度：
4000 U/min
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
轴端：
Glatte Welle
轴端：
Glatte Welle
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker
BMH1902P21A2A主要特点
设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
4000 U/min
最大机械速度：
4000 U/min
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
轴端：
Glatte Welle
轴端：
Glatte Welle
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker
BMH1902P21A2A其他功能
兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
30,8 A
静止时的持续电流：
30,8 A
持续功率：
6,1 W
持续功率：
6,1 W
最大电流Irms：
72 A für LXM32.D72N4
最大电流Irms：
72 A für LXM32.D72N4
最大连续电流：
114 A
最大连续电流：
114 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
38 mm
轴直径：
38 mm
波长：
80 mm
波长：
80 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
190 mm
发动机法兰尺寸：
190 mm
发动机级数：
2
发动机级数：
2
扭矩常数：
1,56 Nm/A bei 120 °C
扭矩常数：
1,56 Nm/A bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
130,1 kg.cm²
转子惯性：
130,1 kg.cm²
定子电阻：
0,15 Ohm bei 20 °C
定子电阻：
0,15 Ohm bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
最大径向力Fr：
4200 N bei 1000 U/min
最大径向力Fr：
4200 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
250 mm
长：
250 mm
以腰围为中心：
180 mm
以腰围为中心：
180 mm
居中腰部深度：
4 mm
居中腰部深度：
4 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
14 mm
安装孔直径：
14 mm
安装孔的圆形直径：
215 mm
安装孔的圆形直径：
215 mm
产品重量：
31 kg
产品重量：
31 kg
BMH1902P21A2A其他功能
兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
30,8 A
静止时的持续电流：
30,8 A
持续功率：
6,1 W
持续功率：
6,1 W
最大电流Irms：
72 A für LXM32.D72N4
最大电流Irms：
72 A für LXM32.D72N4
最大连续电流：
114 A
最大连续电流：
114 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
38 mm
轴直径：
38 mm
波长：
80 mm
波长：
80 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
190 mm
发动机法兰尺寸：
190 mm
发动机级数：
2
发动机级数：
2
扭矩常数：
1,56 Nm/A bei 120 °C
扭矩常数：
1,56 Nm/A bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
130,1 kg.cm²
转子惯性：
130,1 kg.cm²
定子电阻：
0,15 Ohm bei 20 °C
定子电阻：
0,15 Ohm bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
最大径向力Fr：
4200 N bei 1000 U/min
最大径向力Fr：
4200 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
250 mm
长：
250 mm
以腰围为中心：
180 mm
以腰围为中心：
180 mm
居中腰部深度：
4 mm
居中腰部深度：
4 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
14 mm
安装孔直径：
14 mm
安装孔的圆形直径：
215 mm
安装孔的圆形直径：
215 mm
产品重量：
31 kg
产品重量：
31 kg
BMH1902P21A2A包装单位
BMH1902P21A2A包装单位
BMH1902P21A2A合同担保
BMH1902P21A2A合同担保
BMH1902P21A2A
业务合作
BMH1902P21A2A - Schneider产品主图

基本信息

型号: BMH1902P21A2A

参考面价： 4036.00 EUR

伺服电机，Lexium BMH，190mm，48Nm，光滑轴IP65，单圈128P/U，M40+M23倾斜
  • ·具有中等惯性矩的三相交流伺服电机，在紧凑的设计中实现卓越的传导
  • ·简化工程、安装和调试
  • ·相当大的连续静止扭矩为48 Nm，高速可达2000/min
  • ·集成编码器，单圈128 P/U
  • ·法兰尺寸190 mm，用于根据国际标准进行安装
  • ·产品的环保性更多信息
主要特点
设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
4000 U/min
最大机械速度：
4000 U/min
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
轴端：
Glatte Welle
轴端：
Glatte Welle
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker
主要特点
设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
4000 U/min
最大机械速度：
4000 U/min
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 37,4 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 48 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 101 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 101 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 115,5 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 130,7 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定输出功率：
  • 5900 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 5900 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 6070 W für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 6070 W für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转矩：
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 22,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 29 Nm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
额定转速：
  • 2000 rpm für LXM32MC10N4 bei 40 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MC10N4 bei 40 A, 480 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
  • 2500 rpm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 400 V, 3 Phasen
  • 2000 rpm für LXM32MD85N4 bei 32 A, 480 V, 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
产品兼容性：
LXM32.D72N4 bei 400-480 V 3 Phasen
轴端：
Glatte Welle
轴端：
Glatte Welle
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
保护等级（IP）：
  • IP65 Standard
  • IP67 mit IP 67-Set
分辨率速度反馈：
131072 Punkte/Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung
抱闸：
Ohne
抱闸：
Ohne
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker
其他功能
兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
30,8 A
静止时的持续电流：
30,8 A
持续功率：
6,1 W
持续功率：
6,1 W
最大电流Irms：
72 A für LXM32.D72N4
最大电流Irms：
72 A für LXM32.D72N4
最大连续电流：
114 A
最大连续电流：
114 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
38 mm
轴直径：
38 mm
波长：
80 mm
波长：
80 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
190 mm
发动机法兰尺寸：
190 mm
发动机级数：
2
发动机级数：
2
扭矩常数：
1,56 Nm/A bei 120 °C
扭矩常数：
1,56 Nm/A bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
130,1 kg.cm²
转子惯性：
130,1 kg.cm²
定子电阻：
0,15 Ohm bei 20 °C
定子电阻：
0,15 Ohm bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
最大径向力Fr：
4200 N bei 1000 U/min
最大径向力Fr：
4200 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
250 mm
长：
250 mm
以腰围为中心：
180 mm
以腰围为中心：
180 mm
居中腰部深度：
4 mm
居中腰部深度：
4 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
14 mm
安装孔直径：
14 mm
安装孔的圆形直径：
215 mm
安装孔的圆形直径：
215 mm
产品重量：
31 kg
产品重量：
31 kg
其他功能
兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
30,8 A
静止时的持续电流：
30,8 A
持续功率：
6,1 W
持续功率：
6,1 W
最大电流Irms：
72 A für LXM32.D72N4
最大电流Irms：
72 A für LXM32.D72N4
最大连续电流：
114 A
最大连续电流：
114 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
38 mm
轴直径：
38 mm
波长：
80 mm
波长：
80 mm
反馈类型：
SinCos Hiperface Singleturn
反馈类型：
SinCos Hiperface Singleturn
发动机法兰尺寸：
190 mm
发动机法兰尺寸：
190 mm
发动机级数：
2
发动机级数：
2
扭矩常数：
1,56 Nm/A bei 120 °C
扭矩常数：
1,56 Nm/A bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
抗EMC常数：
108,3 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
130,1 kg.cm²
转子惯性：
130,1 kg.cm²
定子电阻：
0,15 Ohm bei 20 °C
定子电阻：
0,15 Ohm bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电感：
3,86 mH bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
定子电气时间常数：
25,7 ms bei 20 °C
最大径向力Fr：
4200 N bei 1000 U/min
最大径向力Fr：
4200 N bei 1000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
250 mm
长：
250 mm
以腰围为中心：
180 mm
以腰围为中心：
180 mm
居中腰部深度：
4 mm
居中腰部深度：
4 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
14 mm
安装孔直径：
14 mm
安装孔的圆形直径：
215 mm
安装孔的圆形直径：
215 mm
产品重量：
31 kg
产品重量：
31 kg
包装单位
包装单位
合同担保
合同担保

业务合作

  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
