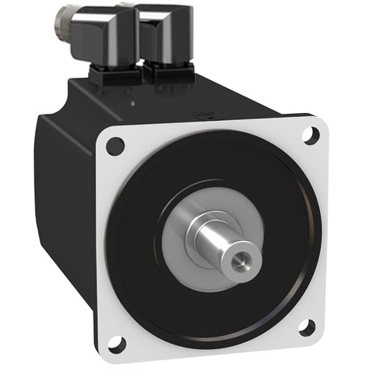

Schneider BMH1402P12F2A 原厂跨境采购
BMH1402P12F2AServomotorLexiumBMH140mm168Nm
BMH1402P12F2A
基本信息
型号: BMH1402P12F2A
参考面价： 2874.00 EUR
Servomotor, Lexium BMH, 140mm, 16,8Nm, Passfeder IP54, Multiturn 128P/U, 2xM23 abgewinkelt, Bremse
- ·Dreiphasiger AC-Servomotor mit mittlerem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Beachtliches Dauerstillstandsmoment von 16,8 Nm - hohe Drehzahl bis 3000 U/min
- ·Integrierter Encoder als Multiturn mit 128 P/U
- ·Flanschmass 140 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- BMH
- Kurzbezeichnung des Geräts：
- BMH
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
- Max. mechanische Geschwindigkeit：
- 4000 U/min
- Max. mechanische Geschwindigkeit：
- 4000 U/min
- Dauermoment im Stillstand：
- 18,5 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 18,5 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Dauermoment im Stillstand：
- 18,5 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 18,5 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 50,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 50,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 50,3 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 50,3 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nennleistung am Ausgang：
- 3500 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 3500 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nennleistung am Ausgang：
- 3500 W für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 3500 W für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nenndrehmoment：
- 12,2 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 12,2 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nenndrehmoment：
- 12,2 Nm für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 12,2 Nm für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nenndrehzahl：
- 3000 U/Min für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 3000 U/Min für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Nenndrehzahl：
- 3000 U/Min für LXM32.D72N4 bei 24 A, 400 V, 3 Phasen
- 3000 U/Min für LXM32.D72N4 bei 24 A, 480 V, 3 Phasen
- Produktkompatibilität：
- LXM32.D72N4 bei 400-480 V 3 Phasen
- Produktkompatibilität：
- LXM32.D72N4 bei 400-480 V 3 Phasen
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Schutzart (IP)：
- IP54 Standard
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Drehbare Winkelstecker
- Elektrische Verbindung：
- Drehbare Winkelstecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 32
- Kompatible Produktfamilie：
- Lexium 32
- [UH,nom] Bemessungsbetriebsspannung：
- 480 V
- [UH,nom] Bemessungsbetriebsspannung：
- 480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 16,83 A
- Dauerstrom im Stillstand：
- 16,83 A
- Dauerleistung：
- 4,44 W
- Dauerleistung：
- 4,44 W
- maximaler Strom Irms：
- 57,4 A für LXM32.D72N4
- maximaler Strom Irms：
- 57,4 A für LXM32.D72N4
- Max. Dauerstrom：
- 57,4 A
- Max. Dauerstrom：
- 57,4 A
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 24 mm
- Wellendurchmesser：
- 24 mm
- Wellenlänge：
- 50 mm
- Wellenlänge：
- 50 mm
- Breite Passfeder：
- 40 mm
- Breite Passfeder：
- 40 mm
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Haltemoment：
- 18 Nm Feststellbremse
- Haltemoment：
- 18 Nm Feststellbremse
- Motorflanschgröße：
- 140 mm
- Motorflanschgröße：
- 140 mm
- Anzahl der Motorstufen：
- 2
- Anzahl der Motorstufen：
- 2
- Drehmomentkonstante：
- 1,1 Nm/A bei 120 °C
- Drehmomentkonstante：
- 1,1 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 70,7 V/krpm bei 120 °C
- Gegen-EMK konstant：
- 70,7 V/krpm bei 120 °C
- Anzahl Motorpole：
- 10
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 33,5 kg.cm²
- Rotorträgheit：
- 33,5 kg.cm²
- Statorwiderstand：
- 0,23 Ohm bei 20 °C
- Statorwiderstand：
- 0,23 Ohm bei 20 °C
- Statorinduktivität：
- 3 mH bei 20 °C
- Statorinduktivität：
- 3 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 13 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 13 ms bei 20 °C
- maximale Radialkraft Fr：
- 2240 N bei 1000 U/min
- 1780 N bei 2000 U/min
- 1550 N bei 3000 U/min
- maximale Radialkraft Fr：
- 2240 N bei 1000 U/min
- 1780 N bei 2000 U/min
- 1550 N bei 3000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Bremszugkraft：
- 18 W
- Bremszugkraft：
- 18 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 227 mm
- Länge：
- 227 mm
- Zentrieren des Bunddurchmessers：
- 130 mm
- Zentrieren des Bunddurchmessers：
- 130 mm
- Zentrierbundtiefe：
- 3,5 mm
- Zentrierbundtiefe：
- 3,5 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 11 mm
- Durchmesser der Montagebohrungen：
- 11 mm
- Kreisdurchmesser der Montagebohrungen：
- 165 mm
- Kreisdurchmesser der Montagebohrungen：
- 165 mm
- Produktgewicht：
- 14,3 kg
- Produktgewicht：
- 14,3 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 26,0 cm
- VPE 1 Höhe：
- 26,0 cm
- VPE 1 Breite：
- 20,0 cm
- VPE 1 Breite：
- 20,0 cm
- VPE 1 Länge：
- 60,0 cm
- VPE 1 Länge：
- 60,0 cm
- VPE 1 Gewicht：
- 14,6 kg
- VPE 1 Gewicht：
- 14,6 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
