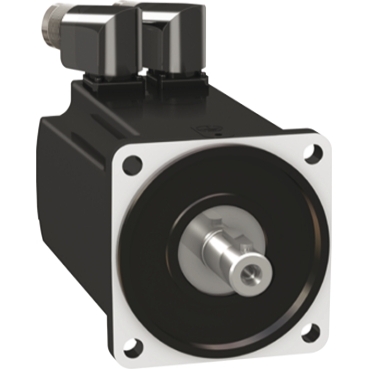

Schneider BMH1003P16A2A 原厂跨境采购
BMH1003P16A2AServomotorLexiumBMH100mm90NmPassfeder
BMH1003P16A2A
基本信息
型号: BMH1003P16A2A
参考面价： 1425.00 EUR
Servomotor, Lexium BMH, 100mm, 9,0Nm, Passfeder IP54, Singelturn 16P/U, 2xM23 abgewinkelt
- ·Dreiphasiger AC-Servomotor mit mittlerem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Beachtliches Dauerstillstandsmoment von 9,0 Nm - hohe Drehzahl bis 5000 U/min
- ·Integrierter Encoder als Singelturn mit 16 P/U
- ·Flanschmass 100 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- BMH
- Kurzbezeichnung des Geräts：
- BMH
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Dauermoment im Stillstand：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Dauermoment im Stillstand：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nennleistung am Ausgang：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nennleistung am Ausgang：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nenndrehmoment：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nenndrehmoment：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nenndrehzahl：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Nenndrehzahl：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- Produktkompatibilität：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- Produktkompatibilität：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Schutzart (IP)：
- IP54 Standard
- Auflösung Geschwindigkeitsfeedback：
- 32768 points/turn
- Auflösung Geschwindigkeitsfeedback：
- 32768 points/turn
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Drehbare Winkelstecker
- Elektrische Verbindung：
- Drehbare Winkelstecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 32
- Kompatible Produktfamilie：
- Lexium 32
- [UH,nom] Bemessungsbetriebsspannung：
- 480 V
- [UH,nom] Bemessungsbetriebsspannung：
- 480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 7,69 A
- Dauerstrom im Stillstand：
- 7,69 A
- Dauerleistung：
- 3,3 W
- Dauerleistung：
- 3,3 W
- maximaler Strom Irms：
- 29,1 A für LXM32.D30N4
- maximaler Strom Irms：
- 29,1 A für LXM32.D30N4
- Max. Dauerstrom：
- 29,1 A
- Max. Dauerstrom：
- 29,1 A
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 19 mm
- Wellendurchmesser：
- 19 mm
- Wellenlänge：
- 40 mm
- Wellenlänge：
- 40 mm
- Breite Passfeder：
- 30 mm
- Breite Passfeder：
- 30 mm
- Art der Rückkopplung：
- SinCos Hiperface Singleturn
- Art der Rückkopplung：
- SinCos Hiperface Singleturn
- Motorflanschgröße：
- 100 mm
- Motorflanschgröße：
- 100 mm
- Anzahl der Motorstufen：
- 3
- Anzahl der Motorstufen：
- 3
- Drehmomentkonstante：
- 1 Nm/A bei 120 °C
- Drehmomentkonstante：
- 1 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 63,5 V/krpm bei 120 °C
- Gegen-EMK konstant：
- 63,5 V/krpm bei 120 °C
- Anzahl Motorpole：
- 10
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 9,37 kg.cm²
- Rotorträgheit：
- 9,37 kg.cm²
- Statorwiderstand：
- 0,63 Ohm bei 20 °C
- Statorwiderstand：
- 0,63 Ohm bei 20 °C
- Statorinduktivität：
- 4 mH bei 20 °C
- Statorinduktivität：
- 4 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 6,3 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 6,3 ms bei 20 °C
- maximale Radialkraft Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- maximale Radialkraft Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 192,6 mm
- Länge：
- 192,6 mm
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrierbundtiefe：
- 3,5 mm
- Zentrierbundtiefe：
- 3,5 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 9 mm
- Durchmesser der Montagebohrungen：
- 9 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Produktgewicht：
- 6,5 kg
- Produktgewicht：
- 6,5 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 22,000 cm
- VPE 1 Höhe：
- 22,000 cm
- VPE 1 Breite：
- 19,500 cm
- VPE 1 Breite：
- 19,500 cm
- VPE 1 Länge：
- 40,000 cm
- VPE 1 Länge：
- 40,000 cm
- VPE 1 Gewicht：
- 7,594 kg
- VPE 1 Gewicht：
- 7,594 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 12
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 105,000 cm
- VPE 2 Höhe：
- 105,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 100,876 kg
- VPE 2 Gewicht：
- 100,876 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
