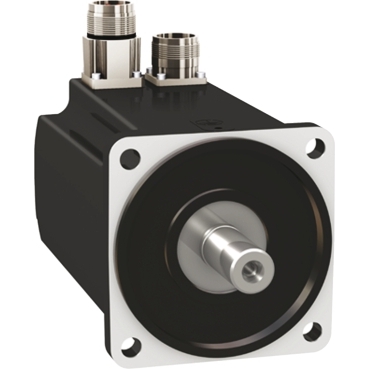

Schneider BMH1001T12A1A 原厂跨境采购
BMH1001T12A1AServomotorLexiumBMH100mm34NmPassfeder
BMH1001T12A1A
基本信息
型号: BMH1001T12A1A
参考面价： 1631.00 EUR
Servomotor, Lexium BMH, 100mm, 3,4Nm, Passfeder IP54, Multiturn 128P/U, 2xM23 gerade
- ·Dreiphasiger AC-Servomotor mit mittlerem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Beachtliches Dauerstillstandsmoment von 3,4 Nm - hohe Drehzahl bis 4000 U/min
- ·Integrierter Encoder als Multiturn mit 128 P/U
- ·Flanschmass 100 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- BMH
- Produkt- oder Komponententyp：
- Servomotor
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Dauermoment im Stillstand：
- 3,4 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 3,4 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Spitzenmoment im Stillstand：
- 8,9 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 10,2 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nennleistung am Ausgang：
- 700 W für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 900 W für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehmoment：
- 3,3 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 2,8 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehzahl：
- 2000 rpm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 3000 U/Min für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Produktkompatibilität：
- LXM32.D30M2 bei 115 V Einzelphase
- LXM32.D18M2 bei 230 V Einzelphase
- Wellenende：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Haltebremse：
- Ohne
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Gerade Stecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 32
- [UH,nom] Bemessungsbetriebsspannung：
- 240 V
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 5,11 A
- Dauerleistung：
- 1,74 W
- maximaler Strom Irms：
- 15 A für LXM32.D30M2
- 19,4 A für LXM32.D18M2
- Max. Dauerstrom：
- 19,38 A
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 19 mm
- Wellenlänge：
- 40 mm
- Breite Passfeder：
- 30 mm
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Motorflanschgröße：
- 100 mm
- Anzahl der Motorstufen：
- 1
- Drehmomentkonstante：
- 0,67 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 43,3 V/krpm bei 120 °C
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 3,19 kg.cm²
- Statorwiderstand：
- 1,19 Ohm bei 20 °C
- Statorinduktivität：
- 5,3 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 4,5 ms bei 20 °C
- maximale Radialkraft Fr：
- 900 N bei 1000 U/min
- 720 N bei 2000 U/min
- 630 N bei 3000 U/min
- 570 N bei 4000 U/min
- 530 N bei 5000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 128,6 mm
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrierbundtiefe：
- 3,5 mm
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 9 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Produktgewicht：
- 3,34 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 22,0 cm
- VPE 1 Breite：
- 20,0 cm
- VPE 1 Länge：
- 40,0 cm
- VPE 1 Gewicht：
- 3,64 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
