Schneider BMH0702T17A2A 原厂跨境采购
BMH0702T17A2AServomotorLexiumBMH70mm248NmPassfeder

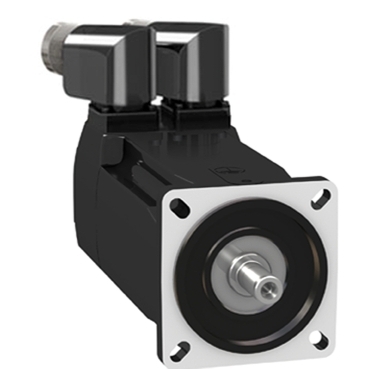

BMH0702T17A2A
基本信息
型号: BMH0702T17A2A
参考面价： 1353.00 EUR
Servomotor, Lexium BMH, 70mm, 2,48Nm, Passfeder IP54, Multiturn 16P/U, 2xM23 abgewinkelt
- ·Dreiphasiger AC-Servomotor mit mittlerem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Beachtliches Dauerstillstandsmoment von 2,48 Nm - hohe Drehzahl bis 5000 U/min
- ·Integrierter Encoder als Multiturn mit 16 P/U
- ·Flanschmass 70 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- BMH
- Kurzbezeichnung des Geräts：
- BMH
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
- Max. mechanische Geschwindigkeit：
- 8000 U/min
- Max. mechanische Geschwindigkeit：
- 8000 U/min
- Dauermoment im Stillstand：
- 2,5 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 2,5 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Dauermoment im Stillstand：
- 2,5 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 2,5 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Spitzenmoment im Stillstand：
- 6,4 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 7,4 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Spitzenmoment im Stillstand：
- 6,4 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 7,4 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nennleistung am Ausgang：
- 600 W für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 900 W für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nennleistung am Ausgang：
- 600 W für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 900 W für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehmoment：
- 2,3 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 2,1 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehmoment：
- 2,3 Nm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 2,1 Nm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehzahl：
- 2500 rpm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 4000 rpm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Nenndrehzahl：
- 2500 rpm für LXM32.D30M2 bei 10 A, 115 V, Einzelphase
- 4000 rpm für LXM32.D18M2 bei 6 A, 230 V, Einzelphase
- Produktkompatibilität：
- LXM32.D30M2 bei 115 V Einzelphase
- LXM32.D18M2 bei 230 V Einzelphase
- Produktkompatibilität：
- LXM32.D30M2 bei 115 V Einzelphase
- LXM32.D18M2 bei 230 V Einzelphase
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Schutzart (IP)：
- IP54 Standard
- Auflösung Geschwindigkeitsfeedback：
- 32768 Punkte/Umdrehung x 4096 Umdrehungen
- Auflösung Geschwindigkeitsfeedback：
- 32768 Punkte/Umdrehung x 4096 Umdrehungen
- Haltebremse：
- Ohne
- Haltebremse：
- Ohne
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Drehbare Winkelstecker
- Elektrische Verbindung：
- Drehbare Winkelstecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 32
- Kompatible Produktfamilie：
- Lexium 32
- [UH,nom] Bemessungsbetriebsspannung：
- 240 V
- [UH,nom] Bemessungsbetriebsspannung：
- 240 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 5,38 A
- Dauerstrom im Stillstand：
- 5,38 A
- Dauerleistung：
- 1,51 W
- Dauerleistung：
- 1,51 W
- maximaler Strom Irms：
- 15 A für LXM32.D30M2
- 17,5 A für LXM32.D18M2
- maximaler Strom Irms：
- 15 A für LXM32.D30M2
- 17,5 A für LXM32.D18M2
- Max. Dauerstrom：
- 17,71 A
- Max. Dauerstrom：
- 17,71 A
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 11 mm
- Wellendurchmesser：
- 11 mm
- Wellenlänge：
- 23 mm
- Wellenlänge：
- 23 mm
- Breite Passfeder：
- 18 mm
- Breite Passfeder：
- 18 mm
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Motorflanschgröße：
- 70 mm
- Motorflanschgröße：
- 70 mm
- Anzahl der Motorstufen：
- 2
- Anzahl der Motorstufen：
- 2
- Drehmomentkonstante：
- 0,46 Nm/A bei 120 °C
- Drehmomentkonstante：
- 0,46 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 29,6 V/krpm bei 120 °C
- Gegen-EMK konstant：
- 29,6 V/krpm bei 120 °C
- Anzahl Motorpole：
- 10
- Anzahl Motorpole：
- 10
- Rotorträgheit：
- 1,13 kg.cm²
- Rotorträgheit：
- 1,13 kg.cm²
- Statorwiderstand：
- 1,15 Ohm bei 20 °C
- Statorwiderstand：
- 1,15 Ohm bei 20 °C
- Statorinduktivität：
- 3,6 mH bei 20 °C
- Statorinduktivität：
- 3,6 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 3,1 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 3,1 ms bei 20 °C
- maximale Radialkraft Fr：
- 710 N bei 1000 U/min
- 560 N bei 2000 U/min
- 490 N bei 3000 U/min
- 450 N bei 4000 U/min
- 410 N bei 5000 U/min
- 390 N bei 6000 U/min
- maximale Radialkraft Fr：
- 710 N bei 1000 U/min
- 560 N bei 2000 U/min
- 490 N bei 3000 U/min
- 450 N bei 4000 U/min
- 410 N bei 5000 U/min
- 390 N bei 6000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 154 mm
- Länge：
- 154 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrierbundtiefe：
- 2,5 mm
- Zentrierbundtiefe：
- 2,5 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 82 mm
- Kreisdurchmesser der Montagebohrungen：
- 82 mm
- Produktgewicht：
- 2,3 kg
- Produktgewicht：
- 2,3 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,0 cm
- VPE 1 Höhe：
- 11,0 cm
- VPE 1 Breite：
- 20,0 cm
- VPE 1 Breite：
- 20,0 cm
- VPE 1 Länge：
- 40,0 cm
- VPE 1 Länge：
- 40,0 cm
- VPE 1 Gewicht：
- 2,931 kg
- VPE 1 Gewicht：
- 2,931 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
