BMH0701P01F2A

Schneider BMH0701P01F2A 原厂跨境采购
BMH0701P01F2A基本信息

型号: BMH0701P01F2A

参考面价： 1347.00 EUR

Servomotor, Lexium BMH, 70mm, 1,4Nm, glatte Welle IP54, Singelturn 128P/U, 2xM23 abgewinkelt, Bremse
  • Dreiphasiger AC-Servomotor mit mittlerem Trägheitsmoment für hervorragende Leitung im kompakten Design
  • Vereinfachtes Engineering, Installation und Inbetriebnahme
  • Beachtliches Dauerstillstandsmoment von 1,4 Nm - hohe Drehzahl bis 7000 U/min
  • Integrierter Encoder als Singelturn mit 128 P/U
  • Flanschmass 70 mm für Befestigung nach internationalem Standard
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BMH0701P01F2A基本属性
净重：2.600 KG
长度：161 mm
BMH0701P01F2AHauptmerkmale
Kurzbezeichnung des Geräts：
BMH
Kurzbezeichnung des Geräts：
BMH
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
Max. mechanische Geschwindigkeit：
8000 U/min
Max. mechanische Geschwindigkeit：
8000 U/min
Dauermoment im Stillstand：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Dauermoment im Stillstand：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nennleistung am Ausgang：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nennleistung am Ausgang：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nenndrehmoment：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nenndrehmoment：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nenndrehzahl：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Nenndrehzahl：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
Produktkompatibilität：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
Produktkompatibilität：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
Wellenende：
Glatte Welle
Wellenende：
Glatte Welle
Schutzart (IP)：
IP54 Standard
Schutzart (IP)：
IP54 Standard
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung
Haltebremse：
Mit
Haltebremse：
Mit
Montagehalterung：
Internationaler Standardflansch
Montagehalterung：
Internationaler Standardflansch
Elektrische Verbindung：
Drehbare Winkelstecker
Elektrische Verbindung：
Drehbare Winkelstecker
BMH0701P01F2AZusatzmerkmale
Kompatible Produktfamilie：
Lexium 32
Kompatible Produktfamilie：
Lexium 32
[UH,nom] Bemessungsbetriebsspannung：
480 V
[UH,nom] Bemessungsbetriebsspannung：
480 V
Anzahl der Netzphasen：
3 Phasen
Anzahl der Netzphasen：
3 Phasen
Dauerstrom im Stillstand：
1,78 A
Dauerstrom im Stillstand：
1,78 A
Dauerleistung：
1,05 W
Dauerleistung：
1,05 W
maximaler Strom Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
maximaler Strom Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
Max. Dauerstrom：
5,97 A
Max. Dauerstrom：
5,97 A
zweite Welle：
Ohne zweites Wellenende
zweite Welle：
Ohne zweites Wellenende
Wellendurchmesser：
11 mm
Wellendurchmesser：
11 mm
Wellenlänge：
23 mm
Wellenlänge：
23 mm
Art der Rückkopplung：
SinCos Hiperface Singleturn
Art der Rückkopplung：
SinCos Hiperface Singleturn
Haltemoment：
3 Nm Feststellbremse
Haltemoment：
3 Nm Feststellbremse
Motorflanschgröße：
70 mm
Motorflanschgröße：
70 mm
Anzahl der Motorstufen：
1
Anzahl der Motorstufen：
1
Drehmomentkonstante：
0,79 Nm/A bei 120 °C
Drehmomentkonstante：
0,79 Nm/A bei 120 °C
Gegen-EMK konstant：
50,72 V/krpm bei 120 °C
Gegen-EMK konstant：
50,72 V/krpm bei 120 °C
Anzahl Motorpole：
10
Anzahl Motorpole：
10
Rotorträgheit：
0,7 kg.cm²
Rotorträgheit：
0,7 kg.cm²
Statorwiderstand：
8,3 Ohm bei 20 °C
Statorwiderstand：
8,3 Ohm bei 20 °C
Statorinduktivität：
23,4 mH bei 20 °C
Statorinduktivität：
23,4 mH bei 20 °C
Stator elektrische Zeitkonstante：
2,8 ms bei 20 °C
Stator elektrische Zeitkonstante：
2,8 ms bei 20 °C
maximale Radialkraft Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
maximale Radialkraft Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
max. Axialkraft Fa：
0,2 x Fr
max. Axialkraft Fa：
0,2 x Fr
Bremszugkraft：
7 W
Bremszugkraft：
7 W
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
161 mm
Länge：
161 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrierbundtiefe：
2,5 mm
Zentrierbundtiefe：
2,5 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
5,5 mm
Durchmesser der Montagebohrungen：
5,5 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Produktgewicht：
2,6 kg
Produktgewicht：
2,6 kg
BMH0701P01F2AVerpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
11,0 cm
VPE 1 Höhe：
11,0 cm
VPE 1 Breite：
20,0 cm
VPE 1 Breite：
20,0 cm
VPE 1 Länge：
40,0 cm
VPE 1 Länge：
40,0 cm
VPE 1 Gewicht：
1,8 kg
VPE 1 Gewicht：
1,8 kg
BMH0701P01F2AVertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months
BMH0701P01F2A

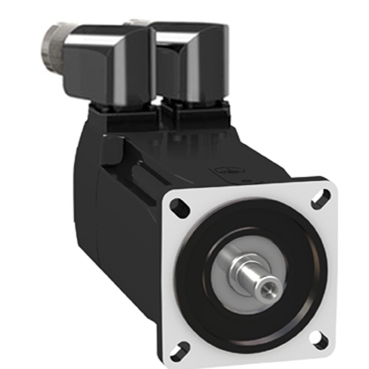

BMH0701P01F2A - Schneider产品主图
