BGF36100

Schneider BGF36100 原厂跨境采购_零搜
BGF36100基本信息

型号: BGF36100

Leistungsschalter Powerpact B 100A TM100D 3P 35kA/480V Sammelsch.
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BGF36100基本属性
净重：0.924 KG
毛重：1.109 KG
长度：80 mm
宽度：81 mm
高度：137 mm
BGF36100Hauptmerkmale
Baureihe：
PowerPact
Baureihe：
PowerPact
Produktname：
PowerPact B
Produktname：
PowerPact B
Kurzbezeichnung des Geräts：
BG 100
Kurzbezeichnung des Geräts：
BG 100
Produkt- oder Komponententyp：
Leistungsschalter
Produkt- oder Komponententyp：
Leistungsschalter
Geräteanwendung：
Verteilung
Geräteanwendung：
Verteilung
BGF36100Zusatzmerkmale
[In] Bemessungsstrom：
100 A
[In] Bemessungsstrom：
100 A
Anzahl der Pole：
3P
Anzahl der Pole：
3P
Beschreibung der geschützten Pole：
3t
Beschreibung der geschützten Pole：
3t
Steuerungstyp：
Kippschalter
Steuerungstyp：
Kippschalter
Ausschaltvermögen：
G
Ausschaltvermögen：
G
Ausschaltvermögen：
  • 65 kA bei 208Y/120 V AC 50/60 Hz entspricht UL 489
  • 65 kA bei 240 V AC 50/60 Hz entspricht UL 489
  • 35 kA bei 480/277 V AC 50/60 Hz entspricht UL 489
  • 35 kA bei 480 V AC 50/60 Hz entspricht UL 489
  • 20 kA bei 250 V DC entspricht UL 489
  • 18 kA bei 600Y/347 V AC 50/60 Hz entspricht UL 489
Ausschaltvermögen：
  • 65 kA bei 208Y/120 V AC 50/60 Hz entspricht UL 489
  • 65 kA bei 240 V AC 50/60 Hz entspricht UL 489
  • 35 kA bei 480/277 V AC 50/60 Hz entspricht UL 489
  • 35 kA bei 480 V AC 50/60 Hz entspricht UL 489
  • 20 kA bei 250 V DC entspricht UL 489
  • 18 kA bei 600Y/347 V AC 50/60 Hz entspricht UL 489
Betriebsbemessungsspannung Ue：
525 V AC 50/60 Hz entspricht UL 489
Betriebsbemessungsspannung Ue：
525 V AC 50/60 Hz entspricht UL 489
Netzwerkfrequenz：
50/60 Hz
Netzwerkfrequenz：
50/60 Hz
[Ics] Bemessungsbetriebs-Ausschaltvermögen：
  • 65 kA bei 220 - 240 V AC 50/60 Hz entspricht IEC 60947-2
  • 18 kA bei 500-525 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA bei 380 - 415 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
[Ics] Bemessungsbetriebs-Ausschaltvermögen：
  • 65 kA bei 220 - 240 V AC 50/60 Hz entspricht IEC 60947-2
  • 18 kA bei 500-525 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA bei 380 - 415 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit：
8 kV entspricht IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit：
8 kV entspricht IEC 60947-2
Auslöseeinheit-Technologie：
ThermomagnetischTM-D,
Auslöseeinheit-Technologie：
ThermomagnetischTM-D,
Nennstrom：
80 %
Nennstrom：
80 %
[Ui] Bemessungs-Isolationsspannung：
800 V entspricht IEC 60947-2
[Ui] Bemessungs-Isolationsspannung：
800 V entspricht IEC 60947-2
Name des Auslösers：
TM-D
Name des Auslösers：
TM-D
Eignung für Isolation：
Ja entspricht IEC 60947-2
Eignung für Isolation：
Ja entspricht IEC 60947-2
Nutzungskategorie：
Kategorie A
Nutzungskategorie：
Kategorie A
Mechanische Lebensdauer：
15000 Zyklen entspricht IEC 947-1 Anhang K Ausg. 5.2
Mechanische Lebensdauer：
15000 Zyklen entspricht IEC 947-1 Anhang K Ausg. 5.2
Elektrische Lebensdauer：
10000 Zyklen entspricht IEC 947-1 Anhang K Ausg. 5.2 bei 440 V In
Elektrische Lebensdauer：
10000 Zyklen entspricht IEC 947-1 Anhang K Ausg. 5.2 bei 440 V In
Anschlussraster：
27 mm
Anschlussraster：
27 mm
AWG-Kaliber：
  • AWG 14 - AWG 8 Aluminium/Kupfer
  • AWG 6 - AWG 3/0 Aluminium/Kupfer
AWG-Kaliber：
  • AWG 14 - AWG 8 Aluminium/Kupfer
  • AWG 6 - AWG 3/0 Aluminium/Kupfer
Lokale Signalisierung：
Hilfsschalter vorhanden: Kennbit (grün)
Lokale Signalisierung：
Hilfsschalter vorhanden: Kennbit (grün)
Montagemodus：
  • Aufsteckbar (35 mm symmetrische DIN-Schiene)
  • Durch Schrauben (Platte)
Montagemodus：
  • Aufsteckbar (35 mm symmetrische DIN-Schiene)
  • Durch Schrauben (Platte)
elektrische Verbindung：
Anschlussmutter, ON and OFF end
elektrische Verbindung：
Anschlussmutter, ON and OFF end
Anzugsdrehmoment：
  • 5 Nm für 2,5…16 mm² (AWG 14 - AWG 4)
  • 9 Nm für 25…95 mm² (AWG 3 - AWG 3/0)
Anzugsdrehmoment：
  • 5 Nm für 2,5…16 mm² (AWG 14 - AWG 4)
  • 9 Nm für 25…95 mm² (AWG 3 - AWG 3/0)
Anzahl der Steckplätze：
  • 1 Steckplatz (Steckplätze) für Hilfsschalter OF (steckbar)
  • 1 Steckplatz (Steckplätze) für Spannungsauslösung MN oder MX (steckbar)
  • 1 Steckplatz (Steckplätze) für Alarmschalter SD (steckbar)
Anzahl der Steckplätze：
  • 1 Steckplatz (Steckplätze) für Hilfsschalter OF (steckbar)
  • 1 Steckplatz (Steckplätze) für Spannungsauslösung MN oder MX (steckbar)
  • 1 Steckplatz (Steckplätze) für Alarmschalter SD (steckbar)
Abisolierlänge des Stromkabels：
20 mm
Abisolierlänge des Stromkabels：
20 mm
Farbe：
Grau (RAL 7016)
Farbe：
Grau (RAL 7016)
9-mm-Raster：
9
9-mm-Raster：
9
Höhe：
137 mm
Höhe：
137 mm
Breite：
81 mm
Breite：
81 mm
Tiefe：
80 mm
Tiefe：
80 mm
Produktgewicht：
0,924 kg
Produktgewicht：
0,924 kg
Menge pro Satz：
Satz à 1
Menge pro Satz：
Satz à 1
Anwendung von Leistungsschaltern：
HACR-Einstufung
Anwendung von Leistungsschaltern：
HACR-Einstufung
BGF36100Montage
Gütesiegel：
CE
Gütesiegel：
CE
Normen：
  • UL 489
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 5
  • GB 14048.2
  • NMX J-266
  • EN/IEC 60947-2
  • NEMA AB1
Normen：
  • UL 489
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 5
  • GB 14048.2
  • NMX J-266
  • EN/IEC 60947-2
  • NEMA AB1
Produktzertifizierungen：
  • UL
  • IEC
  • CCC
  • EAC
  • CSA
  • NOM
Produktzertifizierungen：
  • UL
  • IEC
  • CCC
  • EAC
  • CSA
  • NOM
Schutzart (IP)：
Vordere Abdeckung: IP40 entspricht IEC 60529
Schutzart (IP)：
Vordere Abdeckung: IP40 entspricht IEC 60529
Schutzart (IK)：
IK07 entspricht IEC 62262
Schutzart (IK)：
IK07 entspricht IEC 62262
Verschmutzungsgrad：
3 entspricht IEC 60947-1
Verschmutzungsgrad：
3 entspricht IEC 60947-1
Umgebungstemperatur bei Betrieb：
-25…70 °C
Umgebungstemperatur bei Betrieb：
-25…70 °C
Umgebungstemperatur bei Lagerung：
-50…85 °C
Umgebungstemperatur bei Lagerung：
-50…85 °C
Betriebshöhe：
  • 2.000 m ohne Leistungsminderung
  • 5.000 m mit Unterlastung
Betriebshöhe：
  • 2.000 m ohne Leistungsminderung
  • 5.000 m mit Unterlastung
BGF36100Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
BGF36100Vertragliche Gewährleistung
Gewährleistung：
18 Monate
Gewährleistung：
18 Monate
BGF36100

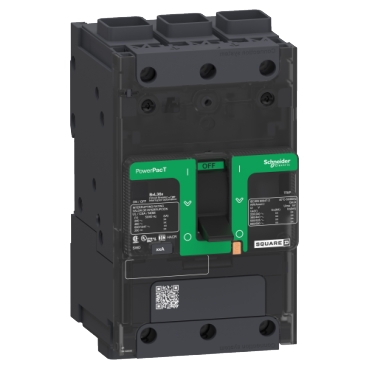

BGF36100 - Schneider产品主图
