Schneider BCH2MM1523CA6C 原厂跨境采购

Schneider BCH2MM1523CA6C 原厂跨境采购

BCH2MM1523CA6CServomotorLexiumBCH2130mm1500W

法国 Schneider
首页品牌中心法国 SchneiderBCH2MM1523CA6C

BCH2MM1523CA6C

Schneider BCH2MM1523CA6C 原厂跨境采购
BCH2MM1523CA6C基本信息

型号: BCH2MM1523CA6C

参考面价： 1029.00 EUR

Servomotor, Lexium BCH2, 130mm, 1500W, Passfeder IP65, mittlere Trägheit, Singelturn, MIL-Stecker
  • Bürstenloser AC-Servomotor zur Ansteuerung mit Servoverstärker Lexium 28
  • "Flanschmass zur Befestigung von 130 mm und Wellenende für Passfeder in IP65"
  • "Mittleres Trägheitsmoment und Leistung von 1500 W"
  • "Encoder als Singleturn und Motor-Anschlüsse direkt über MIL-Stecker"
  • "Keine Bremse integriert"
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BCH2MM1523CA6C基本属性
净重：7.600 KG
长度：167 mm
BCH2MM1523CA6CHauptmerkmale
Kompatible Produktfamilie：
Lexium 28
Kompatible Produktfamilie：
Lexium 28
Kurzbezeichnung des Geräts：
BCH2
Kurzbezeichnung des Geräts：
BCH2
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
BCH2MM1523CA6CZusatzmerkmale
Max. mechanische Geschwindigkeit：
3000 U/min
Max. mechanische Geschwindigkeit：
3000 U/min
[UH,nom] Bemessungsbetriebsspannung：
220 V
[UH,nom] Bemessungsbetriebsspannung：
220 V
Anzahl der Netzphasen：
  • Einzelphase
  • 3 Phasen
Anzahl der Netzphasen：
  • Einzelphase
  • 3 Phasen
Dauerstrom im Stillstand：
6,18 A
Dauerstrom im Stillstand：
6,18 A
Dauermoment im Stillstand：
  • 7,16 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 7,16 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Dauermoment im Stillstand：
  • 7,16 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 7,16 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Dauerleistung：
1500 W
Dauerleistung：
1500 W
Spitzenmoment im Stillstand：
  • 21,48 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 21,48 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 21,48 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 21,48 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 21,48 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 21,48 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 21,48 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 21,48 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Nennleistung am Ausgang：
  • 1500 W für LXM26D bei 7 A, 220 V, Einzelphase
  • 1500 W für LXM26D bei 7 A, 220 V, 3 Phasen
  • 1500 W für LXM28... bei 7 A, 220 V, Einzelphase
  • 1500 W für LXM28... bei 7 A, 220 V, 3 Phasen
Nennleistung am Ausgang：
  • 1500 W für LXM26D bei 7 A, 220 V, Einzelphase
  • 1500 W für LXM26D bei 7 A, 220 V, 3 Phasen
  • 1500 W für LXM28... bei 7 A, 220 V, Einzelphase
  • 1500 W für LXM28... bei 7 A, 220 V, 3 Phasen
Nenndrehmoment：
  • 7,16 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 7,16 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Nenndrehmoment：
  • 7,16 Nm für LXM26D bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 7,16 Nm für LXM28... bei 7 A, 220 V, Einzelphase
  • 7,16 Nm für LXM28... bei 7 A, 220 V, 3 Phasen
Nenndrehzahl：
  • 2000 rpm für LXM26D bei 7 A, 220 V, Einzelphase
  • 2000 rpm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 2000 rpm für LXM28... bei 7 A, 220 V, Einzelphase
  • 2000 rpm für LXM28... bei 7 A, 220 V, 3 Phasen
Nenndrehzahl：
  • 2000 rpm für LXM26D bei 7 A, 220 V, Einzelphase
  • 2000 rpm für LXM26D bei 7 A, 220 V, 3 Phasen
  • 2000 rpm für LXM28... bei 7 A, 220 V, Einzelphase
  • 2000 rpm für LXM28... bei 7 A, 220 V, 3 Phasen
maximaler Strom Irms：
20,31 A für LXM28... bei 1,5 kW, 220 V
maximaler Strom Irms：
20,31 A für LXM28... bei 1,5 kW, 220 V
Max. Dauerstrom：
6,74 A
Max. Dauerstrom：
6,74 A
Produktkompatibilität：
  • LXM26D Servoantrieb Motor bei 1,5 kW, 220 V, Einzelphase
  • LXM26D Servoantrieb Motor bei 1,5 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 1,5 kW, 220 V, Einzelphase
  • LXM28... Servoantrieb Motor bei 1,5 kW, 220 V, 3 Phasen
Produktkompatibilität：
  • LXM26D Servoantrieb Motor bei 1,5 kW, 220 V, Einzelphase
  • LXM26D Servoantrieb Motor bei 1,5 kW, 220 V, 3 Phasen
  • LXM28... Servoantrieb Motor bei 1,5 kW, 220 V, Einzelphase
  • LXM28... Servoantrieb Motor bei 1,5 kW, 220 V, 3 Phasen
Wellenende：
Mit Passfeder
Wellenende：
Mit Passfeder
Wellendurchmesser：
22 mm
Wellendurchmesser：
22 mm
Wellenlänge：
55 mm
Wellenlänge：
55 mm
Breite Passfeder：
8 mm
Breite Passfeder：
8 mm
Art der Rückkopplung：
20-Bit-Singleturn Absolut-Encoder
Art der Rückkopplung：
20-Bit-Singleturn Absolut-Encoder
Haltebremse：
Ohne
Haltebremse：
Ohne
Montagehalterung：
Asiatischer Standardflansch
Montagehalterung：
Asiatischer Standardflansch
Motorflanschgröße：
130 mm
Motorflanschgröße：
130 mm
Elektrische Verbindung：
Stecker MIL
Elektrische Verbindung：
Stecker MIL
Drehmomentkonstante：
1,16 Nm/A bei 20 °C
Drehmomentkonstante：
1,16 Nm/A bei 20 °C
Gegen-EMK konstant：
70 V/krpm bei 20 °C
Gegen-EMK konstant：
70 V/krpm bei 20 °C
Rotorträgheit：
9,7 kg.cm²
Rotorträgheit：
9,7 kg.cm²
Statorwiderstand：
0,64 Ohm bei 20 °C
Statorwiderstand：
0,64 Ohm bei 20 °C
Statorinduktivität：
6,4 mH bei 20 °C
Statorinduktivität：
6,4 mH bei 20 °C
Stator elektrische Zeitkonstante：
10 ms bei 20 °C
Stator elektrische Zeitkonstante：
10 ms bei 20 °C
maximale Radialkraft Fr：
670 N bei 2000 U/min
maximale Radialkraft Fr：
670 N bei 2000 U/min
max. Axialkraft Fa：
200 N
max. Axialkraft Fa：
200 N
Bremszugkraft：
19,7 W
Bremszugkraft：
19,7 W
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
167 mm
Länge：
167 mm
Anzahl der Motorstufen：
3
Anzahl der Motorstufen：
3
Zentrieren des Bunddurchmessers：
110 mm
Zentrieren des Bunddurchmessers：
110 mm
Zentrierbundtiefe：
8 mm
Zentrierbundtiefe：
8 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
9,2 mm
Durchmesser der Montagebohrungen：
9,2 mm
Kreisdurchmesser der Montagebohrungen：
145 mm
Kreisdurchmesser der Montagebohrungen：
145 mm
Distanzschaft Bundflansch：
8 mm
Distanzschaft Bundflansch：
8 mm
Produktgewicht：
7,6 kg
Produktgewicht：
7,6 kg
BCH2MM1523CA6CMontage
Schutzart (IP)：
  • IP50 IM V3
  • IP65 IM B5, IM V1
Schutzart (IP)：
  • IP50 IM V3
  • IP65 IM B5, IM V1
Umgebungstemperatur bei Betrieb：
-20…40 °C
Umgebungstemperatur bei Betrieb：
-20…40 °C
BCH2MM1523CA6CVerpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
19,9 cm
VPE 1 Höhe：
19,9 cm
VPE 1 Breite：
23,6 cm
VPE 1 Breite：
23,6 cm
VPE 1 Länge：
36,5 cm
VPE 1 Länge：
36,5 cm
VPE 1 Gewicht：
9,93 kg
VPE 1 Gewicht：
9,93 kg
VPE 2 Art：
S06
VPE 2 Art：
S06
VPE 2 Menge：
9
VPE 2 Menge：
9
VPE 2 Höhe：
73,5 cm
VPE 2 Höhe：
73,5 cm
VPE 2 Breite：
60,0 cm
VPE 2 Breite：
60,0 cm
VPE 2 Länge：
80,0 cm
VPE 2 Länge：
80,0 cm
VPE 2 Gewicht：
95,0 kg
VPE 2 Gewicht：
95,0 kg
BCH2MM1523CA6CVertragliche Gewährleistung
Gewährleistung：
18 Monate
Gewährleistung：
18 Monate
BCH2MM1523CA6C

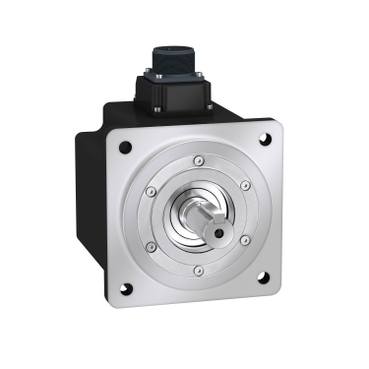

BCH2MM1523CA6C - Schneider产品主图
