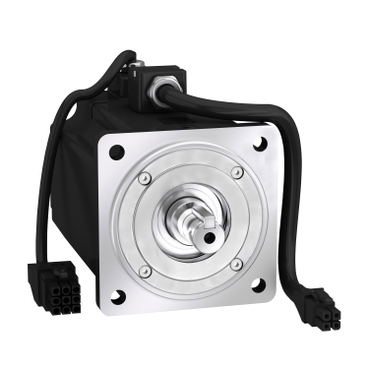

Schneider BCH2HF0733CF5C 原厂跨境采购
BCH2HF0733CF5CBürstenloserAC-Servomotorzur
BCH2HF0733CF5C
基本信息
型号: BCH2HF0733CF5C
参考面价： 1182.00 EUR ≈ ¥9266.88 查看汇率详情 →
Bürstenloser AC-Servomotor zur Ansteuerung mit Servoverstärker Lexium 28
"Flanschmass zur Befestigung von 80 mm und Wellenende für Passfeder in IP65"
"Hohe Trägheitsmoment und Leistung von 700 W"
"Encoder als Singleturn und Motor-Anschlüsse über freie Adern mit Verbinder"
"Motor mit integrierter Haltebremse"
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Bürstenloser AC-Servomotor zur Ansteuerung mit Servoverstärker Lexium 28
- ·"Flanschmass zur Befestigung von 80 mm und Wellenende für Passfeder in IP65"
- ·"Hohe Trägheitsmoment und Leistung von 700 W"
- ·"Encoder als Singleturn und Motor-Anschlüsse über freie Adern mit Verbinder"
- ·"Motor mit integrierter Haltebremse"
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kompatible Produktfamilie：
- Lexium 28
- Kompatible Produktfamilie：
- Lexium 28
- Kurzbezeichnung des Geräts：
- BCH2
- Kurzbezeichnung des Geräts：
- BCH2
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
Zusatzmerkmale
- Max. mechanische Geschwindigkeit：
- 5000 U/min
- Max. mechanische Geschwindigkeit：
- 5000 U/min
- [UH,nom] Bemessungsbetriebsspannung：
- 220 V
- 110 V
- [UH,nom] Bemessungsbetriebsspannung：
- 220 V
- 110 V
- Anzahl der Netzphasen：
- Einzelphase
- 3 Phasen
- Anzahl der Netzphasen：
- Einzelphase
- 3 Phasen
- Dauerstrom im Stillstand：
- 4,01 A
- Dauerstrom im Stillstand：
- 4,01 A
- Dauermoment im Stillstand：
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Dauermoment im Stillstand：
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Dauerleistung：
- 750 W
- Dauerleistung：
- 750 W
- Spitzenmoment im Stillstand：
- 7,16 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 7,16 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 7,16 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 7,16 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 7,16 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Spitzenmoment im Stillstand：
- 7,16 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 7,16 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 7,16 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 7,16 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 7,16 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Nennleistung am Ausgang：
- 750 W für LXM26D bei 4,5 A, 220 V, Einzelphase
- 750 W für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 750 W für LXM28... bei 4,5 A, 220 V, Einzelphase
- 750 W für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 750 W für LXM28... bei 9 A, 110 V, Einzelphase
- Nennleistung am Ausgang：
- 750 W für LXM26D bei 4,5 A, 220 V, Einzelphase
- 750 W für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 750 W für LXM28... bei 4,5 A, 220 V, Einzelphase
- 750 W für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 750 W für LXM28... bei 9 A, 110 V, Einzelphase
- Nenndrehmoment：
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Nenndrehmoment：
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, Einzelphase
- 2,39 Nm für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 2,39 Nm für LXM28... bei 9 A, 110 V, Einzelphase
- Nenndrehzahl：
- 3000 U/Min für LXM26D bei 4,5 A, 220 V, Einzelphase
- 3000 U/Min für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 4,5 A, 220 V, Einzelphase
- 3000 U/Min für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 9 A, 110 V, Einzelphase
- Nenndrehzahl：
- 3000 U/Min für LXM26D bei 4,5 A, 220 V, Einzelphase
- 3000 U/Min für LXM26D bei 4,5 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 4,5 A, 220 V, Einzelphase
- 3000 U/Min für LXM28... bei 4,5 A, 220 V, 3 Phasen
- 3000 U/Min für LXM28... bei 9 A, 110 V, Einzelphase
- maximaler Strom Irms：
- 13,23 A für LXM28... bei 0,75 kW, 220 V
- 13,23 A für LXM28... bei 0,75 kW, 110 V
- maximaler Strom Irms：
- 13,23 A für LXM28... bei 0,75 kW, 220 V
- 13,23 A für LXM28... bei 0,75 kW, 110 V
- Max. Dauerstrom：
- 4,29 A
- Max. Dauerstrom：
- 4,29 A
- Produktkompatibilität：
- LXM26D Servoantrieb Motor bei 0,75 kW, 220 V, Einzelphase
- LXM26D Servoantrieb Motor bei 0,75 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,75 kW, 220 V, Einzelphase
- LXM28... Servoantrieb Motor bei 0,75 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,75 kW, 110 V, Einzelphase
- Produktkompatibilität：
- LXM26D Servoantrieb Motor bei 0,75 kW, 220 V, Einzelphase
- LXM26D Servoantrieb Motor bei 0,75 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,75 kW, 220 V, Einzelphase
- LXM28... Servoantrieb Motor bei 0,75 kW, 220 V, 3 Phasen
- LXM28... Servoantrieb Motor bei 0,75 kW, 110 V, Einzelphase
- Wellenende：
- Mit Passfeder
- Wellenende：
- Mit Passfeder
- Wellendurchmesser：
- 19 mm
- Wellendurchmesser：
- 19 mm
- Wellenlänge：
- 35 mm
- Wellenlänge：
- 35 mm
- Breite Passfeder：
- 6 mm
- Breite Passfeder：
- 6 mm
- Art der Rückkopplung：
- 20-Bit-Singleturn Absolut-Encoder
- Art der Rückkopplung：
- 20-Bit-Singleturn Absolut-Encoder
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Haltemoment：
- 2,5 Nm eingebaut
- Haltemoment：
- 2,5 Nm eingebaut
- Montagehalterung：
- Asiatischer Standardflansch
- Montagehalterung：
- Asiatischer Standardflansch
- Motorflanschgröße：
- 80 mm
- Motorflanschgröße：
- 80 mm
- Elektrische Verbindung：
- Freie Adern
- Elektrische Verbindung：
- Freie Adern
- Drehmomentkonstante：
- 0,6 Nm/A bei 20 °C
- Drehmomentkonstante：
- 0,6 Nm/A bei 20 °C
- Gegen-EMK konstant：
- 36 V/krpm bei 20 °C
- Gegen-EMK konstant：
- 36 V/krpm bei 20 °C
- Rotorträgheit：
- 1,59 kg.cm²
- Rotorträgheit：
- 1,59 kg.cm²
- Statorwiderstand：
- 1,5 Ohm bei 20 °C
- Statorwiderstand：
- 1,5 Ohm bei 20 °C
- Statorinduktivität：
- 6,1 mH bei 20 °C
- Statorinduktivität：
- 6,1 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 4,07 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 4,07 ms bei 20 °C
- maximale Radialkraft Fr：
- 332 N bei 3000 U/min
- maximale Radialkraft Fr：
- 332 N bei 3000 U/min
- max. Axialkraft Fa：
- 115 N
- max. Axialkraft Fa：
- 115 N
- Bremszugkraft：
- 10,2 W
- Bremszugkraft：
- 10,2 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 178 mm
- Länge：
- 178 mm
- Anzahl der Motorstufen：
- 2
- Anzahl der Motorstufen：
- 2
- Zentrieren des Bunddurchmessers：
- 70 mm
- Zentrieren des Bunddurchmessers：
- 70 mm
- Zentrierbundtiefe：
- 4 mm
- Zentrierbundtiefe：
- 4 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 6,6 mm
- Durchmesser der Montagebohrungen：
- 6,6 mm
- Kreisdurchmesser der Montagebohrungen：
- 90 mm
- Kreisdurchmesser der Montagebohrungen：
- 90 mm
- Distanzschaft Bundflansch：
- 4 mm
- Distanzschaft Bundflansch：
- 4 mm
- Produktgewicht：
- 3,7 kg
- Produktgewicht：
- 3,7 kg
Montage
- Schutzart (IP)：
- IP50 IM V3
- IP65 IM B5, IM V1
- Schutzart (IP)：
- IP50 IM V3
- IP65 IM B5, IM V1
- Umgebungstemperatur bei Betrieb：
- 0…40 °C
- Umgebungstemperatur bei Betrieb：
- 0…40 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 14,4 cm
- VPE 1 Höhe：
- 14,4 cm
- VPE 1 Breite：
- 17,8 cm
- VPE 1 Breite：
- 17,8 cm
- VPE 1 Länge：
- 30,6 cm
- VPE 1 Länge：
- 30,6 cm
- VPE 1 Gewicht：
- 4,28 kg
- VPE 1 Gewicht：
- 4,28 kg
- VPE 2 Art：
- S06
- VPE 2 Art：
- S06
- VPE 2 Menge：
- 24
- VPE 2 Menge：
- 24
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Breite：
- 60,0 cm
- VPE 2 Breite：
- 60,0 cm
- VPE 2 Länge：
- 80,0 cm
- VPE 2 Länge：
- 80,0 cm
- VPE 2 Gewicht：
- 113,0 kg
- VPE 2 Gewicht：
- 113,0 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
- Gewährleistung：
- 18 Monate
