ATV950C11N4FFrequenzumrichterbodenst.ATV950110kW

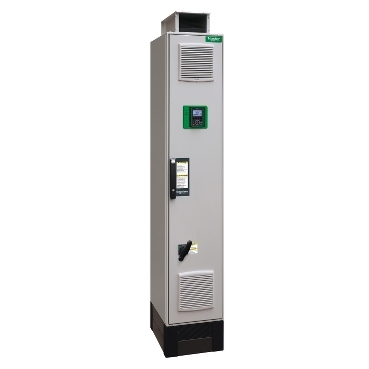

ATV950C11N4F
基本信息
型号: ATV950C11N4F
参考面价： 15182.00 EUR
Frequenzumrichter, bodenst., ATV950, 110kW, 400/440V- ohne Bremsmodul, IP54
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Altivar Prozess ATV900
- Geräteanwendung：
- Industrieanwendung
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produktbestimmung：
- Synchronmotoren
- Asynchronmotoren
- Produktspezifische Anwendung：
- Process for industrial
- Variante：
- Mit Lasttrennschalter
- Ohne Brems-Chopper
- Anzahl von Netzwerkphasen：
- 3 Phasen
- Montagemodus：
- Bodenstehend
- Kommunikationsprotokoll：
- Modbus, seriell
- EtherNet/IP
- Modbus TCP
- Nennbetriebsspannung [U,nom]：
- 380 - 440 V -15 - +10 %
- Motorleistung (kW)：
- 110,0 kW für Normalbetrieb
- 90,0 kW für Schwerlastbetrieb
- Ausgangs Bemessungsstrom：
- 211 A bei 2,5 kHz für Normalbetrieb
- 173 A bei 2,5 kHz für Schwerlastbetrieb
- EMV-Filter：
- Integriert
- With EMC plate option
- IP-Schutzart：
- IP54
- optionales Modul：
- Steckplatz A: Kommunikationsmodul für Profibus DP V1
- Steckplatz A: Kommunikationsmodul für Profinet
- Steckplatz A: Kommunikationsmodul für DeviceNet
- Steckplatz A: Kommunikationsmodul für EtherCAT
- Steckplatz A: Kommunikationsmodul für CANopen Daisy Chain RJ45
- Steckplatz A: Kommunikationsmodul für CANopen SUB-D 9
- Steckplatz A: Kommunikationsmodul für CANopen Schraubklemmen
- Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für digitale und analoge E/A
- Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für Ausgangsrelais
- Steckplatz B: 5/12 V Digital-Encoder-Schnittstellenmodul
- Steckplatz B: Analog-Encoder-Schnittstellenmodul
- Steckplatz B: Schnittstellenmodul für Encoder mit Istwertrückführung
- Kommunikationsmodul für Ethernet Powerlink
- Anzahl der voreingestellten Drehzahlen：
- 16 voreingestellte Drehzahlen
- Typ Motorsteuerung Asynchronmotor：
- Konstantes Drehmoment
- Optimierte Betriebsart Drehmoment
- Variables Drehmoment
- Steuerungsprofil für Synchronmotoren：
- Permanentmagnetmotor
- Synchroner Reluktanzmotor
- Max. Ausgangsfrequenz：
- 599 Hz
- Taktfrequenz：
- 2,5 - 8 kHz mit Leistungsminderungsfaktor
- 2 - 8 kHz einstellbar
- Bemessungs Taktfrequenz：
- 2,5 kHz
- Netzstrom：
- 207,0 A bei 380 V (Normalbetrieb)
- 174,0 A bei 380 V (Schwerlastbetrieb)
- 179,0 A bei 440 V (Normalbetrieb)
- 151,0 A bei 440 V (Schwerlastbetrieb)
- Scheinleistung：
- 135 kVA bei 400 V (Normalbetrieb)
- 113 kVA bei 400 V (Schwerlastbetrieb)
- maximaler Spitzenstrom：
- 253 A während 60 s (Normalbetrieb)
- 260 A während 60 s (Schwerlastbetrieb)
- Netzwerkfrequenz：
- 50 - 60 Hz
- Netzkurzschlussstrom Ik：
- 50 kA
Zusatzmerkmale
- Diskrete Eingangsnummer：
- 10
- Digitaler Eingang：
- DI1 - DI8 programmierbar, 24 V DC (<= 30 V), Impedanz: 3,5 kOhm
- DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
- STOA, STOB Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (<= 30 V), Impedanz: > 2,2 kOhm
- Diskrete Ausgangsnummer：
- 2
- Digitaler Ausgang：
- Logikausgang DQ+ 0…1 kHz <= 30 V DC 100 mA
- Programmierbar als Impulsausgang DQ+ 0…30 kHz <= 30 V DC 20 mA
- Logikausgang DQ- 0…1 kHz <= 30 V DC 100 mA
- Anzahl der Analogeingänge：
- 3
- Messeingänge：
- AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 12 bits
- AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA / 4 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
- Anzahl der Analogausgänge：
- 2
- Typ des Analogausgangs：
- Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
- Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
- Relaisausgangsnummer：
- 3
- Ausgangsart des Relais：
- Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 1000000 Zyklen
- Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 1000000 Zyklen
- maximaler Schaltstrom：
- Relaisausgang R1 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
- Relaisausgang R1 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
- Relaisausgang R1 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R1 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- Relaisausgang R2, R3 auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
- Relaisausgang R2, R3 auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
- Relaisausgang R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- minimaler Schaltstrom：
- Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
- Physikalische Schnittstelle：
- Ethernet
- 2-Draht- RS 485
- Anschlusstyp：
- 2 RJ45
- 1 RJ45
- Zugriffsmethode：
- Slave Modbus TCP
- 变速箱速度：
- 10, 100 Mbits
- 4.8 kbps
- 9.600 bit/s
- 19200 bit/s
- 传输框架：
- RTU
- Anzahl der Adressen：
- 1…247
- Datenformat：
- 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
- Polarisierungsart：
- Keine Impedanz
- 4象限操作可能：
- Falsch
- Hoch und Auslauframpen：
- Linear einstellbar separat von 0,01-9999 s
- Schlupfkompensation Motor：
- Nicht verfügbar in Permanentmagnetmotorregelung
- Deaktivierbar
- Einstellbar
- Automatisch, unabhängig von der Last
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Brake chopper integrated：
- Falsch
- Max. Eingangsstrom：
- 207,0 A
- Maximum output voltage：
- 440,0 V
- Relative symmetric network frequency tolerance：
- 5 %
- Base load current at high overload：
- 173,0 A
- Base load current at low overload：
- 211,0 A
- Verlustleistung in W：
- 2530 W, Schaltfrequenz 2,5 kHz (Normalbetrieb)
- 2010 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb)
- mit Sicherheitsfunktion Safely Limited Speed (SLS)：
- Richtig
- mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
- Richtig
- mit Sicherheitsfunktion Safe Operating Stop (SOS)：
- Falsch
- mit Sicherheitsfunktion Safe Position (SP)：
- Falsch
- mit Sicherheitsfunktion Safe programmable logic：
- Falsch
- mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
- Falsch
- mit Sicherheitsfunktion Safe Stop 1 (SS1)：
- Richtig
- mit Sicherheitsfunktion Safe Stop 2 (SS2)：
- Falsch
- mit Sicherheitsfunktion Safe torque off (STO)：
- Richtig
- mit Sicherheitsfunktion Safely Limited Position (SLP)：
- Falsch
- mit Sicherheitsfunktion Safe Direction (SDI)：
- Falsch
- Schutzfunktionen：
- Thermischer Schutz: Motor
- Sicheres Drehmoment aus: Motor
- Motorphasenausfall: Motor
- Thermischer Schutz: Antrieb
- Sicheres Drehmoment aus: Antrieb
- Übertemperatur: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überlast der Ausgangsspannung: Antrieb
- Kurzschlussschutz: Antrieb
- Motorphasenausfall: Antrieb
- Überspannungsschutz am DC-Bus: Antrieb
- Überspannungsschutz Versorgungsspannung: Antrieb
- Unterspannungserkennung Netzspannung: Antrieb
- Phasenausfallserkennung der Versorgungsspannung: Antrieb
- Überdrehzahl: Antrieb
- Unterbrechungserkennung im Steuerstromkreis: Antrieb
- Menge pro Satz：
- 1
- Breite：
- 400 mm
- Höhe：
- 2350 mm
- Tiefe：
- 669 mm
- Produktgewicht：
- 330 kg
- elektrische Verbindung：
- Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²
- Leitungsseite: Schiene M12
- Motor: Schiene M12
- 变速箱速度：
- 10/100 mBit/s für Ethernet IP/Modbus TCP
- 4,8, 9,6, 19,2, 38,4 kbit/s für Modbus, seriell
- Austauschmodus：
- Halbduplex, Vollduplex, Auto-Negotation Ethernet IP/Modbus TCP
- Datenformat：
- 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell
- Polarisierungsart：
- Keine Impedanz für Modbus, seriell
- Anzahl der Adressen：
- 1…247 für Modbus, seriell
- Versorgung：
- Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Lokale Signalisierung：
- Lokale Diagnose: 3 LED (ein-/zweifarbig)
- Status der integrierten Kommunikation: 5 LED (zweifarbig)
- Status Kommunikationsmodul: 2 LED (zweifarbig)
- Vorhandensein von Spannung: 1 LED (rot)
- Eingangs-Kompatibilität：
- DI1 - DI8: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
- DI7, DI8: Impulseingang Level 1 SPS entspricht IEC 65A-68
- STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
- digitaler Logikeingang：
- Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
- Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
- Positive Logik (Source) (DI7, DI8), < 0,6 V (Stellung 0), > 2,5 V (Stellung 1)
- Positive Logik (Source) (STOA, STOB), < 5 V (Stellung 0), > 11 V (Stellung 1)
- Abtastdauer：
- 2 ms +/- 0,5 ms (DI1 - DI8) - einzelner Eingang
- 5 ms +/- 1 ms (DI7, DI8) - Impulseingang
- 1 ms +/- 1 ms (AI1, AI2, AI3) - Analogeingang
- 5 ms +/- 1 ms (AQ1, AQ2) - Analogausgang
- Genauigkeit：
- +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
- +/-1 % AQ1, AQ2 bei Temperaturschwankung von 60 °C Analogausgang
- Linearitätsfehler：
- AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
- AQ1, AQ2: +/- 0,2 % für Analogausgang
- Aktualisierungszeit：
- Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
- Isolierung：
- Zwischen Leistungs- und Steuerungsklemmen
Montage
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktzertifizierungen：
- ATEX
- EAC
- C-Tick
- Beschriftung：
- CE
- Normen：
- IEC 60204-1
- IEC 61800-2
- IEC 61800-3
- IEC 61800-5-1
- max. THDI：
- <48 % Volllast entspricht IEC 61000-3-12
- Bauweise：
- Schaltschrank für Bodenaufstellung
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Umweltklasse (während des Betriebs)：
- Klasse 3C3 gemäß IEC 60721-3-3
- Class 3S3 according to IEC 60721-3-3
- Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
- 150 m/s² bei 11 ms
- Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
- 10 m/s² bei 13 - 200 Hz
- Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
- 1,5 mm bei 2 - 13 Hz
- Permitted relative humidity (during operation)：
- Class 3K5 according to EN 60721-3
- Kühlluftvolumen：
- 720 m3/h
- 浪涌类别：
- III
- Regelkreis：
- Einstellbarer PID-Regler
- Isolierwiderstand：
- > 1 MOhm 500 V DC für 1 Minute an Masse
- Geräuschpegel：
- 69 dB entspricht 86/188/EEC
- Vibrationsfestigkeit：
- 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Umgebungseigenschaften：
- Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3
- Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3
- Relative Feuchtigkeit：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- -15…40 °C (ohne Leistungsminderung)
- 40…50 °C (mit Leistungsminderungsfaktor)
- Geräuschpegel：
- 69 dB
- Verschmutzungsgrad：
- 2
- Umgebungslufttemperatur beim Transport：
- -40…70 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 238,5 cm
- VPE 1 Breite：
- 120,0 cm
- VPE 1 Länge：
- 110,0 cm
- VPE 1 Gewicht：
- 370,0 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
业务合作
还没有人评价，快来抢沙发~
