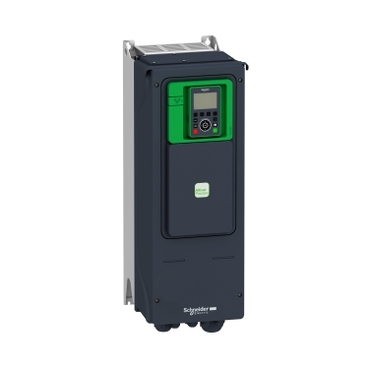

ATV650D11N4FrequenzumrichterATV65011kW/15HP

法国  Schneider

ATV650D11N4

Schneider ATV650D11N4 原厂跨境采购_零搜
ATV650D11N4基本信息

型号: ATV650D11N4

参考面价: 2368.00 EUR

Frequenzumrichter ATV650, 11 kW/15 HP, 380-480V, IP55
  • Eingebettete Leistungsmessung und Energie-Dashboard
  • Integrierte Prozessüberwachung und -steuerung
  • Stop-and-Go-Funktion zur Reduzierung des Energieverbrauchs
  • Überwachung und Schutz von Anlagen
  • Drift Überwachung
  • Umweltfreundlichkeit des Produkts Weitere Informationen
ATV650D11N4基本属性
净重:13.700 KG
毛重:16.440 KG
长度:299 mm
宽度:264 mm
高度:678 mm
ATV650D11N4Hauptmerkmale
Baureihe:
Altivar Process ATV600
Baureihe:
Altivar Process ATV600
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung:
Prozesse und Hilfsmittel
Produktspezifische Anwendung:
Prozesse und Hilfsmittel
Kurzbezeichnung des Geräts:
ATV650
Kurzbezeichnung des Geräts:
ATV650
Variante:
Standard-Version
Variante:
Standard-Version
Produktbestimmung:
  • Asynchronmotoren
  • Synchronmotoren
Produktbestimmung:
  • Asynchronmotoren
  • Synchronmotoren
EMV-Filter:
  • Integriert mit 50 m Motorkabel max entspricht IEC 61800-3 Kategorie C2
  • Integriert mit 150 m Motorkabel max entspricht IEC 61800-3 Kategorie C3
EMV-Filter:
  • Integriert mit 50 m Motorkabel max entspricht IEC 61800-3 Kategorie C2
  • Integriert mit 150 m Motorkabel max entspricht IEC 61800-3 Kategorie C3
Schutzart (IP):
  • IP54 entspricht IEC 60529
  • IP55 entspricht IEC 61800-5-1
Schutzart (IP):
  • IP54 entspricht IEC 60529
  • IP55 entspricht IEC 61800-5-1
[UH,nom] Bemessungsbetriebsspannung:
380-480 V
[UH,nom] Bemessungsbetriebsspannung:
380-480 V
Kühlungstyp:
Erzwungene Konvektion
Kühlungstyp:
Erzwungene Konvektion
Netzfrequenz:
50 - 60 Hz - 5 - 5 %
Netzfrequenz:
50 - 60 Hz - 5 - 5 %
Nennbetriebsspannung [U,nom]:
380-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]:
380-480 V -15 - +10 %
Motorleistung (kW):
  • 7,5 kW (Schwerlastbetrieb)
  • 11,0 kW (Normalbetrieb)
Motorleistung (kW):
  • 7,5 kW (Schwerlastbetrieb)
  • 11,0 kW (Normalbetrieb)
Motorleistung (HP):
  • 10 hp Schwerlastbetrieb
  • 15 hp Normalbetrieb
Motorleistung (HP):
  • 10 hp Schwerlastbetrieb
  • 15 hp Normalbetrieb
Netzstrom:
  • 19,8 A bei 380 V (Normalbetrieb)
  • 17 A bei 480 V (Normalbetrieb)
  • 14,1 A bei 380 V (Schwerlastbetrieb)
  • 12,5 A bei 480 V (Schwerlastbetrieb)
Netzstrom:
  • 19,8 A bei 380 V (Normalbetrieb)
  • 17 A bei 480 V (Normalbetrieb)
  • 14,1 A bei 380 V (Schwerlastbetrieb)
  • 12,5 A bei 480 V (Schwerlastbetrieb)
Netzkurzschlussstrom Ik:
50 kA
Netzkurzschlussstrom Ik:
50 kA
Scheinleistung:
  • 10,4 kVA bei 480 V (Schwerlastbetrieb)
  • 14,1 kVA bei 480 V (Normalbetrieb)
Scheinleistung:
  • 10,4 kVA bei 480 V (Schwerlastbetrieb)
  • 14,1 kVA bei 480 V (Normalbetrieb)
Ausgangs Bemessungsstrom:
  • 16,5 A bei 2,5 kHz für Schwerlastbetrieb
  • 23,5 A bei 4 kHz für Normalbetrieb
Ausgangs Bemessungsstrom:
  • 16,5 A bei 2,5 kHz für Schwerlastbetrieb
  • 23,5 A bei 4 kHz für Normalbetrieb
Typ Motorsteuerung Asynchronmotor:
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Optimierte Betriebsart Drehmoment
Typ Motorsteuerung Asynchronmotor:
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Optimierte Betriebsart Drehmoment
Steuerungsprofil für Synchronmotoren:
  • Synchroner Reluktanzmotor
  • Permanentmagnetmotor
Steuerungsprofil für Synchronmotoren:
  • Synchroner Reluktanzmotor
  • Permanentmagnetmotor
Ausgangsfrequenz:
0,1…500 Hz
Ausgangsfrequenz:
0,1…500 Hz
Bemessungs Taktfrequenz:
4 kHz
Bemessungs Taktfrequenz:
4 kHz
Taktfrequenz:
  • 2 - 8 kHz einstellbar
  • 2 - 12 kHz einstellbar
Taktfrequenz:
  • 2 - 8 kHz einstellbar
  • 2 - 12 kHz einstellbar
Sicherheitsfunktion:
STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
Sicherheitsfunktion:
STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
Diskrete Eingangslogik:
16 voreingestellte Drehzahlen
Diskrete Eingangslogik:
16 voreingestellte Drehzahlen
Kommunikationsprotokoll:
  • Modbus TCP
  • Ethernet
  • Ethernet
Kommunikationsprotokoll:
  • Modbus TCP
  • Ethernet
  • Ethernet
Optionskarte:
  • Steckplatz A: Kommunikationsmodul, Profinet
  • Steckplatz A: Kommunikationsmodul, DeviceNet
  • Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
  • Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
  • Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
  • Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
  • Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
  • Kommunikationsmodul, BACnet MS/TP
  • Kommunikationsmodul, Ethernet Powerlink
  • Steckplatz A: Kommunikationsmodul, Profibus DP V1
Optionskarte:
  • Steckplatz A: Kommunikationsmodul, Profinet
  • Steckplatz A: Kommunikationsmodul, DeviceNet
  • Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
  • Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
  • Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
  • Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
  • Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
  • Kommunikationsmodul, BACnet MS/TP
  • Kommunikationsmodul, Ethernet Powerlink
  • Steckplatz A: Kommunikationsmodul, Profibus DP V1
ATV650D11N4Zusatzmerkmale
Montagemodus:
Aufputzmontage
Montagemodus:
Aufputzmontage
maximaler Spitzenstrom:
  • 24,8 A während 60 s (Schwerlastbetrieb)
  • 25,9 A während 60 s (Normalbetrieb)
maximaler Spitzenstrom:
  • 24,8 A während 60 s (Schwerlastbetrieb)
  • 25,9 A während 60 s (Normalbetrieb)
Anzahl der Netzphasen:
3 Phasen
Anzahl der Netzphasen:
3 Phasen
Diskrete Ausgangsnummer:
0
Diskrete Ausgangsnummer:
0
Digitaler Ausgang:
  • Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
  • Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
  • Relaisausgänge R2A, R2C 250 V AC 5000 mA
  • Relaisausgänge R2A, R2C 30 V DC 5000 mA
  • Relaisausgänge R3A, R3C 250 V AC 5000 mA
  • Relaisausgänge R3A, R3C 30 V DC 5000 mA
Digitaler Ausgang:
  • Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
  • Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
  • Relaisausgänge R2A, R2C 250 V AC 5000 mA
  • Relaisausgänge R2A, R2C 30 V DC 5000 mA
  • Relaisausgänge R3A, R3C 250 V AC 5000 mA
  • Relaisausgänge R3A, R3C 30 V DC 5000 mA
Ausgangsspannung:
<= Versorgungsspannung
Ausgangsspannung:
<= Versorgungsspannung
zulässige temporäre Stromverstärkung:
  • 1,5 x In während 60 s (Schwerlastbetrieb)
  • 1,1 x In während 60 s (Normalbetrieb)
zulässige temporäre Stromverstärkung:
  • 1,5 x In während 60 s (Schwerlastbetrieb)
  • 1,1 x In während 60 s (Normalbetrieb)
Schlupfkompensation Motor:
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Deaktivierbar
Schlupfkompensation Motor:
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Deaktivierbar
Hoch und Auslauframpen:
Linear einstellbar separat von 0,01-9999 s
Hoch und Auslauframpen:
Linear einstellbar separat von 0,01-9999 s
Physikalische Schnittstelle:
  • Ethernet
  • 2-Draht- RS 485
Physikalische Schnittstelle:
  • Ethernet
  • 2-Draht- RS 485
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Schutzfunktionen:
  • Sicheres Drehmoment aus: Motor
  • Motorphasenausfall: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überlast der Ausgangsspannung: Antrieb
  • Kurzschlussschutz: Antrieb
  • Motorphasenausfall: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Phasenausfallserkennung der Versorgungsspannung: Antrieb
  • Überdrehzahl: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Thermischer Schutz: Motor
Schutzfunktionen:
  • Sicheres Drehmoment aus: Motor
  • Motorphasenausfall: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überlast der Ausgangsspannung: Antrieb
  • Kurzschlussschutz: Antrieb
  • Motorphasenausfall: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Phasenausfallserkennung der Versorgungsspannung: Antrieb
  • Überdrehzahl: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Thermischer Schutz: Motor
变速箱速度:
  • 10, 100 Mbits
  • 4800,9600,19200 bps, 38,4 Kbps
变速箱速度:
  • 10, 100 Mbits
  • 4800,9600,19200 bps, 38,4 Kbps
Frequenzauflösung:
  • Analog-Eingang: 0,012/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung:
  • Analog-Eingang: 0,012/50 Hz
  • Anzeigeeinheit: 0,1 Hz
传输框架:
RTU
传输框架:
RTU
elektrische Verbindung:
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 150 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 95 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
elektrische Verbindung:
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 150 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 95 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
Steckertyp:
  • RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
  • RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
Steckertyp:
  • RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
  • RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
Datenformat:
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Datenformat:
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Polarisierungsart:
Keine Impedanz
Polarisierungsart:
Keine Impedanz
Austauschmodus:
Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
Austauschmodus:
Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
Anzahl der Adressen:
1…247 für Modbus, seriell
Anzahl der Adressen:
1…247 für Modbus, seriell
Zugriffsmethode:
Slave Modbus TCP
Zugriffsmethode:
Slave Modbus TCP
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Lokale Signalisierung:
  • 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
  • 4 LEDs (zweifarbig) für Status Kommunikationsmodul
  • 1 LED (rot) für Vorhandensein von Spannung
  • 3 LEDs für lokale Diagnose
Lokale Signalisierung:
  • 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
  • 4 LEDs (zweifarbig) für Status Kommunikationsmodul
  • 1 LED (rot) für Vorhandensein von Spannung
  • 3 LEDs für lokale Diagnose
Breite:
264 mm
Breite:
264 mm
Höhe:
678 mm
Höhe:
678 mm
Tiefe:
299 mm
Tiefe:
299 mm
Produktgewicht:
13,7 kg
Produktgewicht:
13,7 kg
Anzahl der Analogeingänge:
3
Anzahl der Analogeingänge:
3
Messeingänge:
  • AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
Messeingänge:
  • AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
Diskrete Eingangsnummer:
8
Diskrete Eingangsnummer:
8
Digitaler Eingang:
DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
Digitaler Eingang:
DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
Eingangs-Kompatibilität:
  • DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
  • STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
  • DI1 - DI6: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
Eingangs-Kompatibilität:
  • DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
  • STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
  • DI1 - DI6: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
digitaler Logikeingang:
  • Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
digitaler Logikeingang:
  • Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
Anzahl der Analogausgänge:
2
Anzahl der Analogausgänge:
2
Typ des Analogausgangs:
  • Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
Typ des Analogausgangs:
  • Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
Abtastdauer:
  • 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
  • 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
  • 10 ms +/- 1 ms (AO1) - Analogausgang
  • 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
Abtastdauer:
  • 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
  • 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
  • 10 ms +/- 1 ms (AO1) - Analogausgang
  • 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
Genauigkeit:
  • +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
  • +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
Genauigkeit:
  • +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
  • +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
Linearitätsfehler:
  • AO1, AO2: +/- 0,2 % für Analogausgang
  • AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
Linearitätsfehler:
  • AO1, AO2: +/- 0,2 % für Analogausgang
  • AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
Relaisausgangsnummer:
3
Relaisausgangsnummer:
3
Ausgangsart des Relais:
  • Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Ausgangsart des Relais:
  • Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Aktualisierungszeit:
Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
Aktualisierungszeit:
Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
minimaler Schaltstrom:
Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
minimaler Schaltstrom:
Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
maximaler Schaltstrom:
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
maximaler Schaltstrom:
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
Isolierung:
Zwischen Leistungs- und Steuerungsklemmen
Isolierung:
Zwischen Leistungs- und Steuerungsklemmen
Max. Ausgangsfrequenz:
500 kHz
Max. Ausgangsfrequenz:
500 kHz
Max. Eingangsstrom:
19,8 A
Max. Eingangsstrom:
19,8 A
Anwendungsauswahl Frequenzumrichter:
  • Nahrungsmittel und Getränke andere Anwendung
  • Bergbau, Mineralogie, Metallurgie Lüfter
  • Bergbau, Mineralogie, Metallurgie Pumpe
  • Öl und Gas Lüfter
  • Wasser und Abwasser andere Anwendung
  • Gebäude – HLK Schraubenverdichter
  • Nahrungsmittel und Getränke Pumpe
  • Nahrungsmittel und Getränke Lüfter
  • Nahrungsmittel und Getränke Zerstäubung
  • Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Öl und Gas Wassereinspritzpumpe
  • Öl und Gas Treibstoffpumpe
  • Öl und Gas Verdichter für Raffinerie
  • Wasser und Abwasser Zentrifugalpumpe
  • Wasser und Abwasser Verdrängerpumpe
  • Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Wasser und Abwasser Schraubpumpe
  • Wasser und Abwasser Kolbenverdichter
  • Wasser und Abwasser Schraubenverdichter
  • Wasser und Abwasser Zentrifugalverdichter
  • Wasser und Abwasser Lüfter
  • Wasser und Abwasser Förderanlage
  • Wasser und Abwasser Mischer
  • Gebäude – HLK Zentrifugalverdichter
Anwendungsauswahl Frequenzumrichter:
  • Nahrungsmittel und Getränke andere Anwendung
  • Bergbau, Mineralogie, Metallurgie Lüfter
  • Bergbau, Mineralogie, Metallurgie Pumpe
  • Öl und Gas Lüfter
  • Wasser und Abwasser andere Anwendung
  • Gebäude – HLK Schraubenverdichter
  • Nahrungsmittel und Getränke Pumpe
  • Nahrungsmittel und Getränke Lüfter
  • Nahrungsmittel und Getränke Zerstäubung
  • Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Öl und Gas Wassereinspritzpumpe
  • Öl und Gas Treibstoffpumpe
  • Öl und Gas Verdichter für Raffinerie
  • Wasser und Abwasser Zentrifugalpumpe
  • Wasser und Abwasser Verdrängerpumpe
  • Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Wasser und Abwasser Schraubpumpe
  • Wasser und Abwasser Kolbenverdichter
  • Wasser und Abwasser Schraubenverdichter
  • Wasser und Abwasser Zentrifugalverdichter
  • Wasser und Abwasser Lüfter
  • Wasser und Abwasser Förderanlage
  • Wasser und Abwasser Mischer
  • Gebäude – HLK Zentrifugalverdichter
Motorleistungsbereich AC-3:
  • 250…500 kW bei 480…500 V 3 Phasen
  • 7…11 kW bei 380…440 V 3 Phasen
Motorleistungsbereich AC-3:
  • 250…500 kW bei 480…500 V 3 Phasen
  • 7…11 kW bei 380…440 V 3 Phasen
Menge pro Satz:
1
Menge pro Satz:
1
Gehäusemontage:
Wandmontage
Gehäusemontage:
Wandmontage
ATV650D11N4Montage
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Geräuschpegel:
52 dB entspricht 86/188/EEC
Geräuschpegel:
52 dB entspricht 86/188/EEC
Verlustleistung in W:
5700 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb)
Verlustleistung in W:
5700 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb)
Betriebsposition:
Senkrecht +/- 10 Grad
Betriebsposition:
Senkrecht +/- 10 Grad
max. THDI:
<48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12
max. THDI:
<48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12
Elektromagnetische Verträglichkeit:
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Elektromagnetische Verträglichkeit:
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Verschmutzungsgrad:
2 entspricht IEC 61800-5-1
Verschmutzungsgrad:
2 entspricht IEC 61800-5-1
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit:
15 gn für 11 ms entspricht IEC 60068-2-27
Stoßfestigkeit:
15 gn für 11 ms entspricht IEC 60068-2-27
Relative Feuchtigkeit:
5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Relative Feuchtigkeit:
5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb:
  • 40…50 °C (mit Leistungsminderungsfaktor)
  • -15…40 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Betrieb:
  • 40…50 °C (mit Leistungsminderungsfaktor)
  • -15…40 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Lagerung:
-40…70 °C
Umgebungstemperatur bei Lagerung:
-40…70 °C
Betriebshöhe:
  • 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebshöhe:
  • 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Produktzertifizierungen:
  • ATEX zone 2/22
  • CSA
  • ATEX INERIS
  • TÜV
Produktzertifizierungen:
  • ATEX zone 2/22
  • CSA
  • ATEX INERIS
  • TÜV
Beschriftung:
CE
Beschriftung:
CE
Normen:
  • IEC 61800-3
  • EN/IEC 61800-3 Umgebung 2 Kategorie C3
  • IEC 61800-5-1
  • IEC 61000-3-12
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 508C
Normen:
  • IEC 61800-3
  • EN/IEC 61800-3 Umgebung 2 Kategorie C3
  • IEC 61800-5-1
  • IEC 61000-3-12
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 508C
浪涌类别:
III
浪涌类别:
III
Regelkreis:
Einstellbarer PID-Regler
Regelkreis:
Einstellbarer PID-Regler
Geräuschpegel:
52 dB
Geräuschpegel:
52 dB
Verschmutzungsgrad:
3
Verschmutzungsgrad:
3
ATV650D11N4Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Menge:
1
VPE 1 Höhe:
75,0 cm
VPE 1 Höhe:
75,0 cm
VPE 1 Breite:
60,0 cm
VPE 1 Breite:
60,0 cm
VPE 1 Länge:
80,0 cm
VPE 1 Länge:
80,0 cm
VPE 1 Gewicht:
29,5 kg
VPE 1 Gewicht:
29,5 kg
ATV650D11N4Vertragliche Gewährleistung
Gewährleistung:
18 Monate
Gewährleistung:
18 Monate
ATV650D11N4
ATV650D11N4 - Schneider产品主图

基本信息

型号: ATV650D11N4

参考面价: 2368.00 EUR

Frequenzumrichter ATV650, 11 kW/15 HP, 380-480V, IP55
  • ·Eingebettete Leistungsmessung und Energie-Dashboard
  • ·Integrierte Prozessüberwachung und -steuerung
  • ·Stop-and-Go-Funktion zur Reduzierung des Energieverbrauchs
  • ·Überwachung und Schutz von Anlagen
  • ·Drift Überwachung
  • ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
Baureihe:
Altivar Process ATV600
Baureihe:
Altivar Process ATV600
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp:
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung:
Prozesse und Hilfsmittel
Produktspezifische Anwendung:
Prozesse und Hilfsmittel
Kurzbezeichnung des Geräts:
ATV650
Kurzbezeichnung des Geräts:
ATV650
Variante:
Standard-Version
Variante:
Standard-Version
Produktbestimmung:
  • Asynchronmotoren
  • Synchronmotoren
Produktbestimmung:
  • Asynchronmotoren
  • Synchronmotoren
EMV-Filter:
  • Integriert mit 50 m Motorkabel max entspricht IEC 61800-3 Kategorie C2
  • Integriert mit 150 m Motorkabel max entspricht IEC 61800-3 Kategorie C3
EMV-Filter:
  • Integriert mit 50 m Motorkabel max entspricht IEC 61800-3 Kategorie C2
  • Integriert mit 150 m Motorkabel max entspricht IEC 61800-3 Kategorie C3
Schutzart (IP):
  • IP54 entspricht IEC 60529
  • IP55 entspricht IEC 61800-5-1
Schutzart (IP):
  • IP54 entspricht IEC 60529
  • IP55 entspricht IEC 61800-5-1
[UH,nom] Bemessungsbetriebsspannung:
380-480 V
[UH,nom] Bemessungsbetriebsspannung:
380-480 V
Kühlungstyp:
Erzwungene Konvektion
Kühlungstyp:
Erzwungene Konvektion
Netzfrequenz:
50 - 60 Hz - 5 - 5 %
Netzfrequenz:
50 - 60 Hz - 5 - 5 %
Nennbetriebsspannung [U,nom]:
380-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]:
380-480 V -15 - +10 %
Motorleistung (kW):
  • 7,5 kW (Schwerlastbetrieb)
  • 11,0 kW (Normalbetrieb)
Motorleistung (kW):
  • 7,5 kW (Schwerlastbetrieb)
  • 11,0 kW (Normalbetrieb)
Motorleistung (HP):
  • 10 hp Schwerlastbetrieb
  • 15 hp Normalbetrieb
Motorleistung (HP):
  • 10 hp Schwerlastbetrieb
  • 15 hp Normalbetrieb
Netzstrom:
  • 19,8 A bei 380 V (Normalbetrieb)
  • 17 A bei 480 V (Normalbetrieb)
  • 14,1 A bei 380 V (Schwerlastbetrieb)
  • 12,5 A bei 480 V (Schwerlastbetrieb)
Netzstrom:
  • 19,8 A bei 380 V (Normalbetrieb)
  • 17 A bei 480 V (Normalbetrieb)
  • 14,1 A bei 380 V (Schwerlastbetrieb)
  • 12,5 A bei 480 V (Schwerlastbetrieb)
Netzkurzschlussstrom Ik:
50 kA
Netzkurzschlussstrom Ik:
50 kA
Scheinleistung:
  • 10,4 kVA bei 480 V (Schwerlastbetrieb)
  • 14,1 kVA bei 480 V (Normalbetrieb)
Scheinleistung:
  • 10,4 kVA bei 480 V (Schwerlastbetrieb)
  • 14,1 kVA bei 480 V (Normalbetrieb)
Ausgangs Bemessungsstrom:
  • 16,5 A bei 2,5 kHz für Schwerlastbetrieb
  • 23,5 A bei 4 kHz für Normalbetrieb
Ausgangs Bemessungsstrom:
  • 16,5 A bei 2,5 kHz für Schwerlastbetrieb
  • 23,5 A bei 4 kHz für Normalbetrieb
Typ Motorsteuerung Asynchronmotor:
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Optimierte Betriebsart Drehmoment
Typ Motorsteuerung Asynchronmotor:
  • Konstantes Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Optimierte Betriebsart Drehmoment
Steuerungsprofil für Synchronmotoren:
  • Synchroner Reluktanzmotor
  • Permanentmagnetmotor
Steuerungsprofil für Synchronmotoren:
  • Synchroner Reluktanzmotor
  • Permanentmagnetmotor
Ausgangsfrequenz:
0,1…500 Hz
Ausgangsfrequenz:
0,1…500 Hz
Bemessungs Taktfrequenz:
4 kHz
Bemessungs Taktfrequenz:
4 kHz
Taktfrequenz:
  • 2 - 8 kHz einstellbar
  • 2 - 12 kHz einstellbar
Taktfrequenz:
  • 2 - 8 kHz einstellbar
  • 2 - 12 kHz einstellbar
Sicherheitsfunktion:
STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
Sicherheitsfunktion:
STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
Diskrete Eingangslogik:
16 voreingestellte Drehzahlen
Diskrete Eingangslogik:
16 voreingestellte Drehzahlen
Kommunikationsprotokoll:
  • Modbus TCP
  • Ethernet
  • Ethernet
Kommunikationsprotokoll:
  • Modbus TCP
  • Ethernet
  • Ethernet
Optionskarte:
  • Steckplatz A: Kommunikationsmodul, Profinet
  • Steckplatz A: Kommunikationsmodul, DeviceNet
  • Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
  • Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
  • Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
  • Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
  • Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
  • Kommunikationsmodul, BACnet MS/TP
  • Kommunikationsmodul, Ethernet Powerlink
  • Steckplatz A: Kommunikationsmodul, Profibus DP V1
Optionskarte:
  • Steckplatz A: Kommunikationsmodul, Profinet
  • Steckplatz A: Kommunikationsmodul, DeviceNet
  • Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
  • Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
  • Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
  • Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
  • Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
  • Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
  • Kommunikationsmodul, BACnet MS/TP
  • Kommunikationsmodul, Ethernet Powerlink
  • Steckplatz A: Kommunikationsmodul, Profibus DP V1
Zusatzmerkmale
Montagemodus:
Aufputzmontage
Montagemodus:
Aufputzmontage
maximaler Spitzenstrom:
  • 24,8 A während 60 s (Schwerlastbetrieb)
  • 25,9 A während 60 s (Normalbetrieb)
maximaler Spitzenstrom:
  • 24,8 A während 60 s (Schwerlastbetrieb)
  • 25,9 A während 60 s (Normalbetrieb)
Anzahl der Netzphasen:
3 Phasen
Anzahl der Netzphasen:
3 Phasen
Diskrete Ausgangsnummer:
0
Diskrete Ausgangsnummer:
0
Digitaler Ausgang:
  • Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
  • Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
  • Relaisausgänge R2A, R2C 250 V AC 5000 mA
  • Relaisausgänge R2A, R2C 30 V DC 5000 mA
  • Relaisausgänge R3A, R3C 250 V AC 5000 mA
  • Relaisausgänge R3A, R3C 30 V DC 5000 mA
Digitaler Ausgang:
  • Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
  • Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
  • Relaisausgänge R2A, R2C 250 V AC 5000 mA
  • Relaisausgänge R2A, R2C 30 V DC 5000 mA
  • Relaisausgänge R3A, R3C 250 V AC 5000 mA
  • Relaisausgänge R3A, R3C 30 V DC 5000 mA
Ausgangsspannung:
<= Versorgungsspannung
Ausgangsspannung:
<= Versorgungsspannung
zulässige temporäre Stromverstärkung:
  • 1,5 x In während 60 s (Schwerlastbetrieb)
  • 1,1 x In während 60 s (Normalbetrieb)
zulässige temporäre Stromverstärkung:
  • 1,5 x In während 60 s (Schwerlastbetrieb)
  • 1,1 x In während 60 s (Normalbetrieb)
Schlupfkompensation Motor:
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Deaktivierbar
Schlupfkompensation Motor:
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Deaktivierbar
Hoch und Auslauframpen:
Linear einstellbar separat von 0,01-9999 s
Hoch und Auslauframpen:
Linear einstellbar separat von 0,01-9999 s
Physikalische Schnittstelle:
  • Ethernet
  • 2-Draht- RS 485
Physikalische Schnittstelle:
  • Ethernet
  • 2-Draht- RS 485
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Bremsen bis Stillstand:
Durch Gleichstromeinspeisung
Schutzfunktionen:
  • Sicheres Drehmoment aus: Motor
  • Motorphasenausfall: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überlast der Ausgangsspannung: Antrieb
  • Kurzschlussschutz: Antrieb
  • Motorphasenausfall: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Phasenausfallserkennung der Versorgungsspannung: Antrieb
  • Überdrehzahl: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Thermischer Schutz: Motor
Schutzfunktionen:
  • Sicheres Drehmoment aus: Motor
  • Motorphasenausfall: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überlast der Ausgangsspannung: Antrieb
  • Kurzschlussschutz: Antrieb
  • Motorphasenausfall: Antrieb
  • Überspannungsschutz am DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Phasenausfallserkennung der Versorgungsspannung: Antrieb
  • Überdrehzahl: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
  • Thermischer Schutz: Motor
变速箱速度:
  • 10, 100 Mbits
  • 4800,9600,19200 bps, 38,4 Kbps
变速箱速度:
  • 10, 100 Mbits
  • 4800,9600,19200 bps, 38,4 Kbps
Frequenzauflösung:
  • Analog-Eingang: 0,012/50 Hz
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung:
  • Analog-Eingang: 0,012/50 Hz
  • Anzeigeeinheit: 0,1 Hz
传输框架:
RTU
传输框架:
RTU
elektrische Verbindung:
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 150 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 95 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
elektrische Verbindung:
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 185 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 4 Kabel 3 x 120 mm² Maximalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 150 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 4 Kabel 3 x 95 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Normalbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Normalbetrieb)
  • Leitungsseite: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Leitungsseite: Schiene M12 - 3 Kabel 3 x 95 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 2 Kabel 3 x 185 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Motor: Schiene M12 - 3 Kabel 3 x 120 mm² Minimalwert pro Phase (Schwerlastbetrieb)
  • Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
Steckertyp:
  • RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
  • RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
Steckertyp:
  • RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
  • RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
Datenformat:
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Datenformat:
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Polarisierungsart:
Keine Impedanz
Polarisierungsart:
Keine Impedanz
Austauschmodus:
Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
Austauschmodus:
Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
Anzahl der Adressen:
1…247 für Modbus, seriell
Anzahl der Adressen:
1…247 für Modbus, seriell
Zugriffsmethode:
Slave Modbus TCP
Zugriffsmethode:
Slave Modbus TCP
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Versorgung:
  • Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
  • Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
Lokale Signalisierung:
  • 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
  • 4 LEDs (zweifarbig) für Status Kommunikationsmodul
  • 1 LED (rot) für Vorhandensein von Spannung
  • 3 LEDs für lokale Diagnose
Lokale Signalisierung:
  • 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
  • 4 LEDs (zweifarbig) für Status Kommunikationsmodul
  • 1 LED (rot) für Vorhandensein von Spannung
  • 3 LEDs für lokale Diagnose
Breite:
264 mm
Breite:
264 mm
Höhe:
678 mm
Höhe:
678 mm
Tiefe:
299 mm
Tiefe:
299 mm
Produktgewicht:
13,7 kg
Produktgewicht:
13,7 kg
Anzahl der Analogeingänge:
3
Anzahl der Analogeingänge:
3
Messeingänge:
  • AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
Messeingänge:
  • AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
Diskrete Eingangsnummer:
8
Diskrete Eingangsnummer:
8
Digitaler Eingang:
DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
Digitaler Eingang:
DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
Eingangs-Kompatibilität:
  • DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
  • STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
  • DI1 - DI6: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
Eingangs-Kompatibilität:
  • DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
  • STOA, STOB: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
  • DI1 - DI6: einzelner Eingang Level 1 SPS entspricht IEC 61131-2
digitaler Logikeingang:
  • Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
digitaler Logikeingang:
  • Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
  • Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
Anzahl der Analogausgänge:
2
Anzahl der Analogausgänge:
2
Typ des Analogausgangs:
  • Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
Typ des Analogausgangs:
  • Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
  • Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
Abtastdauer:
  • 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
  • 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
  • 10 ms +/- 1 ms (AO1) - Analogausgang
  • 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
Abtastdauer:
  • 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
  • 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
  • 10 ms +/- 1 ms (AO1) - Analogausgang
  • 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
Genauigkeit:
  • +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
  • +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
Genauigkeit:
  • +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
  • +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
Linearitätsfehler:
  • AO1, AO2: +/- 0,2 % für Analogausgang
  • AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
Linearitätsfehler:
  • AO1, AO2: +/- 0,2 % für Analogausgang
  • AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
Relaisausgangsnummer:
3
Relaisausgangsnummer:
3
Ausgangsart des Relais:
  • Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Ausgangsart des Relais:
  • Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
Aktualisierungszeit:
Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
Aktualisierungszeit:
Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
minimaler Schaltstrom:
Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
minimaler Schaltstrom:
Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
maximaler Schaltstrom:
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
maximaler Schaltstrom:
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
Isolierung:
Zwischen Leistungs- und Steuerungsklemmen
Isolierung:
Zwischen Leistungs- und Steuerungsklemmen
Max. Ausgangsfrequenz:
500 kHz
Max. Ausgangsfrequenz:
500 kHz
Max. Eingangsstrom:
19,8 A
Max. Eingangsstrom:
19,8 A
Anwendungsauswahl Frequenzumrichter:
  • Nahrungsmittel und Getränke andere Anwendung
  • Bergbau, Mineralogie, Metallurgie Lüfter
  • Bergbau, Mineralogie, Metallurgie Pumpe
  • Öl und Gas Lüfter
  • Wasser und Abwasser andere Anwendung
  • Gebäude – HLK Schraubenverdichter
  • Nahrungsmittel und Getränke Pumpe
  • Nahrungsmittel und Getränke Lüfter
  • Nahrungsmittel und Getränke Zerstäubung
  • Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Öl und Gas Wassereinspritzpumpe
  • Öl und Gas Treibstoffpumpe
  • Öl und Gas Verdichter für Raffinerie
  • Wasser und Abwasser Zentrifugalpumpe
  • Wasser und Abwasser Verdrängerpumpe
  • Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Wasser und Abwasser Schraubpumpe
  • Wasser und Abwasser Kolbenverdichter
  • Wasser und Abwasser Schraubenverdichter
  • Wasser und Abwasser Zentrifugalverdichter
  • Wasser und Abwasser Lüfter
  • Wasser und Abwasser Förderanlage
  • Wasser und Abwasser Mischer
  • Gebäude – HLK Zentrifugalverdichter
Anwendungsauswahl Frequenzumrichter:
  • Nahrungsmittel und Getränke andere Anwendung
  • Bergbau, Mineralogie, Metallurgie Lüfter
  • Bergbau, Mineralogie, Metallurgie Pumpe
  • Öl und Gas Lüfter
  • Wasser und Abwasser andere Anwendung
  • Gebäude – HLK Schraubenverdichter
  • Nahrungsmittel und Getränke Pumpe
  • Nahrungsmittel und Getränke Lüfter
  • Nahrungsmittel und Getränke Zerstäubung
  • Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Öl und Gas Wassereinspritzpumpe
  • Öl und Gas Treibstoffpumpe
  • Öl und Gas Verdichter für Raffinerie
  • Wasser und Abwasser Zentrifugalpumpe
  • Wasser und Abwasser Verdrängerpumpe
  • Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
  • Wasser und Abwasser Schraubpumpe
  • Wasser und Abwasser Kolbenverdichter
  • Wasser und Abwasser Schraubenverdichter
  • Wasser und Abwasser Zentrifugalverdichter
  • Wasser und Abwasser Lüfter
  • Wasser und Abwasser Förderanlage
  • Wasser und Abwasser Mischer
  • Gebäude – HLK Zentrifugalverdichter
Motorleistungsbereich AC-3:
  • 250…500 kW bei 480…500 V 3 Phasen
  • 7…11 kW bei 380…440 V 3 Phasen
Motorleistungsbereich AC-3:
  • 250…500 kW bei 480…500 V 3 Phasen
  • 7…11 kW bei 380…440 V 3 Phasen
Menge pro Satz:
1
Menge pro Satz:
1
Gehäusemontage:
Wandmontage
Gehäusemontage:
Wandmontage
Montage
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Isolierwiderstand:
> 1 MOhm 500 V DC für 1 Minute an Masse
Geräuschpegel:
52 dB entspricht 86/188/EEC
Geräuschpegel:
52 dB entspricht 86/188/EEC
Verlustleistung in W:
5700 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb)
Verlustleistung in W:
5700 W, Schaltfrequenz 2,5 kHz (Schwerlastbetrieb)
Betriebsposition:
Senkrecht +/- 10 Grad
Betriebsposition:
Senkrecht +/- 10 Grad
max. THDI:
<48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12
max. THDI:
<48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12
Elektromagnetische Verträglichkeit:
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Elektromagnetische Verträglichkeit:
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
  • Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
Verschmutzungsgrad:
2 entspricht IEC 61800-5-1
Verschmutzungsgrad:
2 entspricht IEC 61800-5-1
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
Vibrationsfestigkeit:
  • 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit:
15 gn für 11 ms entspricht IEC 60068-2-27
Stoßfestigkeit:
15 gn für 11 ms entspricht IEC 60068-2-27
Relative Feuchtigkeit:
5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Relative Feuchtigkeit:
5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
Umgebungstemperatur bei Betrieb:
  • 40…50 °C (mit Leistungsminderungsfaktor)
  • -15…40 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Betrieb:
  • 40…50 °C (mit Leistungsminderungsfaktor)
  • -15…40 °C (ohne Leistungsminderung)
Umgebungstemperatur bei Lagerung:
-40…70 °C
Umgebungstemperatur bei Lagerung:
-40…70 °C
Betriebshöhe:
  • 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebshöhe:
  • 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Produktzertifizierungen:
  • ATEX zone 2/22
  • CSA
  • ATEX INERIS
  • TÜV
Produktzertifizierungen:
  • ATEX zone 2/22
  • CSA
  • ATEX INERIS
  • TÜV
Beschriftung:
CE
Beschriftung:
CE
Normen:
  • IEC 61800-3
  • EN/IEC 61800-3 Umgebung 2 Kategorie C3
  • IEC 61800-5-1
  • IEC 61000-3-12
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 508C
Normen:
  • IEC 61800-3
  • EN/IEC 61800-3 Umgebung 2 Kategorie C3
  • IEC 61800-5-1
  • IEC 61000-3-12
  • IEC 60721-3
  • IEC 61508
  • IEC 13849-1
  • UL 508C
浪涌类别:
III
浪涌类别:
III
Regelkreis:
Einstellbarer PID-Regler
Regelkreis:
Einstellbarer PID-Regler
Geräuschpegel:
52 dB
Geräuschpegel:
52 dB
Verschmutzungsgrad:
3
Verschmutzungsgrad:
3
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Menge:
1
VPE 1 Höhe:
75,0 cm
VPE 1 Höhe:
75,0 cm
VPE 1 Breite:
60,0 cm
VPE 1 Breite:
60,0 cm
VPE 1 Länge:
80,0 cm
VPE 1 Länge:
80,0 cm
VPE 1 Gewicht:
29,5 kg
VPE 1 Gewicht:
29,5 kg
Vertragliche Gewährleistung
Gewährleistung:
18 Monate
Gewährleistung:
18 Monate

业务合作

还没有人评价,快来抢沙发~
