Schneider ATV630U30N4 原厂跨境采购_零搜
ATV630U30N4FrequenzumrichterATV6303kW380-480V

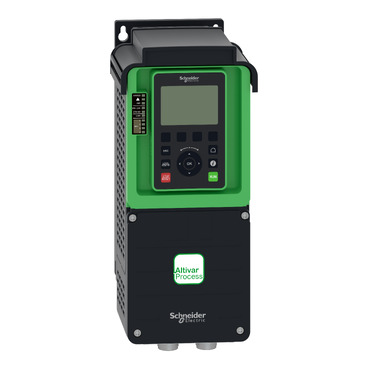

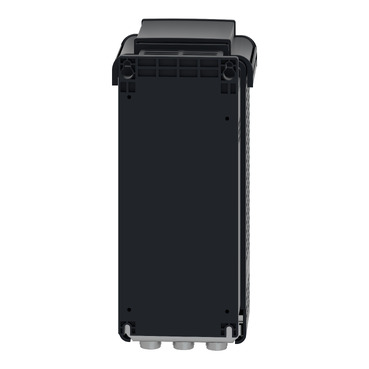

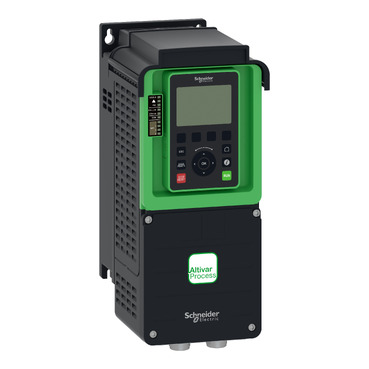

ATV630U30N4
基本信息
型号: ATV630U30N4
参考面价： 1094.00 EUR
Frequenzumrichter ATV630, 3 kW, 380-480V, IP21/UL Typ 1
- ·Eingebettete Leistungsmessung und Energie-Dashboard
- ·Integrierte Prozessüberwachung und -steuerung
- ·Stop-and-Go-Funktion zur Reduzierung des Energieverbrauchs
- ·Überwachung und Schutz von Anlagen
- ·Drift Überwachung
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Altivar Process ATV600
- Baureihe：
- Altivar Process ATV600
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produktspezifische Anwendung：
- Prozesse und Hilfsmittel
- Produktspezifische Anwendung：
- Prozesse und Hilfsmittel
- Kurzbezeichnung des Geräts：
- ATV630
- Kurzbezeichnung des Geräts：
- ATV630
- Variante：
- Standard-Version
- Variante：
- Standard-Version
- Produktbestimmung：
- Asynchronmotoren
- Synchronmotoren
- Produktbestimmung：
- Asynchronmotoren
- Synchronmotoren
- EMV-Filter：
- Integriert mit 50 m Motorkabel max entspricht EN/IEC 61800-3 Kategorie C2
- Integriert mit 150 m Motorkabel max entspricht EN/IEC 61800-3 Kategorie C3
- EMV-Filter：
- Integriert mit 50 m Motorkabel max entspricht EN/IEC 61800-3 Kategorie C2
- Integriert mit 150 m Motorkabel max entspricht EN/IEC 61800-3 Kategorie C3
- Schutzart (IP)：
- IP21 entspricht IEC 61800-5-1
- IP21 entspricht IEC 60529
- Schutzart (IP)：
- IP21 entspricht IEC 61800-5-1
- IP21 entspricht IEC 60529
- [UH,nom] Bemessungsbetriebsspannung：
- 380-480 V
- [UH,nom] Bemessungsbetriebsspannung：
- 380-480 V
- Schutzart：
- UL Typ 1 entspricht UL 508C
- Schutzart：
- UL Typ 1 entspricht UL 508C
- Kühlungstyp：
- Erzwungene Konvektion
- Kühlungstyp：
- Erzwungene Konvektion
- Netzfrequenz：
- 50 - 60 Hz - 5 - 5 %
- Netzfrequenz：
- 50 - 60 Hz - 5 - 5 %
- Nennbetriebsspannung [U,nom]：
- 380-480 V -15 - +10 %
- Nennbetriebsspannung [U,nom]：
- 380-480 V -15 - +10 %
- Motorleistung (kW)：
- 3 kW (Normalbetrieb)
- 2,2 kW (Schwerlastbetrieb)
- Motorleistung (kW)：
- 3 kW (Normalbetrieb)
- 2,2 kW (Schwerlastbetrieb)
- Motorleistung (HP)：
- 3 hp Schwerlastbetrieb
- Motorleistung (HP)：
- 3 hp Schwerlastbetrieb
- Netzstrom：
- 5,8 A bei 380 V (Normalbetrieb)
- 5,1 A bei 480 V (Normalbetrieb)
- 4,5 A bei 380 V (Schwerlastbetrieb)
- 4 A bei 480 V (Schwerlastbetrieb)
- Netzstrom：
- 5,8 A bei 380 V (Normalbetrieb)
- 5,1 A bei 480 V (Normalbetrieb)
- 4,5 A bei 380 V (Schwerlastbetrieb)
- 4 A bei 480 V (Schwerlastbetrieb)
- Netzkurzschlussstrom Ik：
- 50 kA
- Netzkurzschlussstrom Ik：
- 50 kA
- Scheinleistung：
- 4,2 kVA bei 480 V (Normalbetrieb)
- 3,3 kVA bei 480 V (Schwerlastbetrieb)
- Scheinleistung：
- 4,2 kVA bei 480 V (Normalbetrieb)
- 3,3 kVA bei 480 V (Schwerlastbetrieb)
- Ausgangs Bemessungsstrom：
- 7,2 A bei 4 kHz für Normalbetrieb
- 5,6 A bei 4 kHz für Schwerlastbetrieb
- Ausgangs Bemessungsstrom：
- 7,2 A bei 4 kHz für Normalbetrieb
- 5,6 A bei 4 kHz für Schwerlastbetrieb
- Typ Motorsteuerung Asynchronmotor：
- Variables Drehmoment
- Konstantes Drehmoment
- Optimierte Betriebsart Drehmoment
- Typ Motorsteuerung Asynchronmotor：
- Variables Drehmoment
- Konstantes Drehmoment
- Optimierte Betriebsart Drehmoment
- Steuerungsprofil für Synchronmotoren：
- Permanentmagnetmotor
- Synchroner Reluktanzmotor
- Steuerungsprofil für Synchronmotoren：
- Permanentmagnetmotor
- Synchroner Reluktanzmotor
- Ausgangsfrequenz：
- 0,1…500 Hz
- Ausgangsfrequenz：
- 0,1…500 Hz
- Bemessungs Taktfrequenz：
- 4 kHz
- Bemessungs Taktfrequenz：
- 4 kHz
- Taktfrequenz：
- 2 - 12 kHz einstellbar
- 4 - 12 kHz mit Leistungsminderungsfaktor
- Taktfrequenz：
- 2 - 12 kHz einstellbar
- 4 - 12 kHz mit Leistungsminderungsfaktor
- Sicherheitsfunktion：
- STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
- Sicherheitsfunktion：
- STO (Sicher abgeschaltetes Moment (Safe Torque Off) SIL 3
- Diskrete Eingangslogik：
- 16 voreingestellte Drehzahlen
- Diskrete Eingangslogik：
- 16 voreingestellte Drehzahlen
- Kommunikationsprotokoll：
- Ethernet
- Modbus TCP
- Modbus, seriell
- Kommunikationsprotokoll：
- Ethernet
- Modbus TCP
- Modbus, seriell
- Optionskarte：
- Steckplatz A: Kommunikationsmodul, Profibus DP V1
- Steckplatz A: Kommunikationsmodul, Profinet
- Steckplatz A: Kommunikationsmodul, DeviceNet
- Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
- Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
- Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
- Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
- Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
- Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
- Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
- Kommunikationsmodul, BACnet MS/TP
- Kommunikationsmodul, Ethernet Powerlink
- Optionskarte：
- Steckplatz A: Kommunikationsmodul, Profibus DP V1
- Steckplatz A: Kommunikationsmodul, Profinet
- Steckplatz A: Kommunikationsmodul, DeviceNet
- Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP
- Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45
- Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9
- Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen
- Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A
- Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais
- Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link
- Kommunikationsmodul, BACnet MS/TP
- Kommunikationsmodul, Ethernet Powerlink
Zusatzmerkmale
- Montagemodus：
- Aufputzmontage
- Montagemodus：
- Aufputzmontage
- maximaler Spitzenstrom：
- 8,4 A während 60 s (Schwerlastbetrieb)
- 7,9 A während 60 s (Normalbetrieb)
- maximaler Spitzenstrom：
- 8,4 A während 60 s (Schwerlastbetrieb)
- 7,9 A während 60 s (Normalbetrieb)
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Diskrete Ausgangsnummer：
- 0
- Diskrete Ausgangsnummer：
- 0
- Digitaler Ausgang：
- Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
- Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
- Relaisausgänge R2A, R2C 250 V AC 5000 mA
- Relaisausgänge R2A, R2C 30 V DC 5000 mA
- Relaisausgänge R3A, R3C 250 V AC 5000 mA
- Relaisausgänge R3A, R3C 30 V DC 5000 mA
- Digitaler Ausgang：
- Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA
- Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA
- Relaisausgänge R2A, R2C 250 V AC 5000 mA
- Relaisausgänge R2A, R2C 30 V DC 5000 mA
- Relaisausgänge R3A, R3C 250 V AC 5000 mA
- Relaisausgänge R3A, R3C 30 V DC 5000 mA
- Ausgangsspannung：
- <= Versorgungsspannung
- Ausgangsspannung：
- <= Versorgungsspannung
- zulässige temporäre Stromverstärkung：
- 1,1 x In während 60 s (Normalbetrieb)
- 1,5 x In während 60 s (Schwerlastbetrieb)
- zulässige temporäre Stromverstärkung：
- 1,1 x In während 60 s (Normalbetrieb)
- 1,5 x In während 60 s (Schwerlastbetrieb)
- Schlupfkompensation Motor：
- Deaktivierbar
- Nicht verfügbar in Permanentmagnetmotorregelung
- Einstellbar
- Automatisch, unabhängig von der Last
- Schlupfkompensation Motor：
- Deaktivierbar
- Nicht verfügbar in Permanentmagnetmotorregelung
- Einstellbar
- Automatisch, unabhängig von der Last
- Hoch und Auslauframpen：
- Linear einstellbar separat von 0,01-9999 s
- Hoch und Auslauframpen：
- Linear einstellbar separat von 0,01-9999 s
- Physikalische Schnittstelle：
- Ethernet
- 2-Draht- RS 485
- Physikalische Schnittstelle：
- Ethernet
- 2-Draht- RS 485
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Schutzfunktionen：
- Thermischer Schutz: Motor
- Sicheres Drehmoment aus: Motor
- Motorphasenausfall: Motor
- Thermischer Schutz: Antrieb
- Sicheres Drehmoment aus: Antrieb
- Übertemperatur: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überlast der Ausgangsspannung: Antrieb
- Kurzschlussschutz: Antrieb
- Motorphasenausfall: Antrieb
- Überspannungsschutz am DC-Bus: Antrieb
- Überspannungsschutz Versorgungsspannung: Antrieb
- Unterspannungserkennung Netzspannung: Antrieb
- Phasenausfallserkennung der Versorgungsspannung: Antrieb
- Überdrehzahl: Antrieb
- Unterbrechungserkennung im Steuerstromkreis: Antrieb
- Schutzfunktionen：
- Thermischer Schutz: Motor
- Sicheres Drehmoment aus: Motor
- Motorphasenausfall: Motor
- Thermischer Schutz: Antrieb
- Sicheres Drehmoment aus: Antrieb
- Übertemperatur: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überlast der Ausgangsspannung: Antrieb
- Kurzschlussschutz: Antrieb
- Motorphasenausfall: Antrieb
- Überspannungsschutz am DC-Bus: Antrieb
- Überspannungsschutz Versorgungsspannung: Antrieb
- Unterspannungserkennung Netzspannung: Antrieb
- Phasenausfallserkennung der Versorgungsspannung: Antrieb
- Überdrehzahl: Antrieb
- Unterbrechungserkennung im Steuerstromkreis: Antrieb
- 变速箱速度：
- 10, 100 Mbits
- 4800,9600,19200 bps, 38,4 Kbps
- 变速箱速度：
- 10, 100 Mbits
- 4800,9600,19200 bps, 38,4 Kbps
- Frequenzauflösung：
- Anzeigeeinheit: 0,1 Hz
- Analog-Eingang: 0,012/50 Hz
- Frequenzauflösung：
- Anzeigeeinheit: 0,1 Hz
- Analog-Eingang: 0,012/50 Hz
- 传输框架：
- RTU
- 传输框架：
- RTU
- elektrische Verbindung：
- Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
- Motor: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10
- Leitungsseite: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10
- elektrische Verbindung：
- Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16
- Motor: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10
- Leitungsseite: Schraubklemme 2,5-6 mm²/AWG 14 - AWG 10
- Steckertyp：
- RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
- RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
- Steckertyp：
- RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP
- RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell
- Datenformat：
- 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
- Datenformat：
- 8 Bits, einstellbar auf ungerade, gerade oder keine Parität
- Polarisierungsart：
- Keine Impedanz
- Polarisierungsart：
- Keine Impedanz
- Austauschmodus：
- Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
- Austauschmodus：
- Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP
- Anzahl der Adressen：
- 1…247 für Modbus, seriell
- Anzahl der Adressen：
- 1…247 für Modbus, seriell
- Zugriffsmethode：
- Slave Modbus TCP
- Zugriffsmethode：
- Slave Modbus TCP
- Versorgung：
- Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Versorgung：
- Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz
- Lokale Signalisierung：
- 3 LEDs für lokale Diagnose
- 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
- 4 LEDs (zweifarbig) für Status Kommunikationsmodul
- 1 LED (rot) für Vorhandensein von Spannung
- Lokale Signalisierung：
- 3 LEDs für lokale Diagnose
- 3 LEDs (zweifarbig) für Status der integrierten Kommunikation
- 4 LEDs (zweifarbig) für Status Kommunikationsmodul
- 1 LED (rot) für Vorhandensein von Spannung
- Breite：
- 144 mm
- Breite：
- 144 mm
- Höhe：
- 350 mm
- Höhe：
- 350 mm
- Tiefe：
- 203 mm
- Tiefe：
- 203 mm
- Produktgewicht：
- 4,6 kg
- Produktgewicht：
- 4,6 kg
- Anzahl der Analogeingänge：
- 3
- Anzahl der Analogeingänge：
- 3
- Messeingänge：
- AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
- AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
- AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
- Messeingänge：
- AI1, AI2, AI3 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
- AI1, AI2, AI3 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
- AI2 Spannung-Analogeingang: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
- Diskrete Eingangsnummer：
- 8
- Diskrete Eingangsnummer：
- 8
- Digitaler Eingang：
- DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
- Digitaler Eingang：
- DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (<= 30 V)
- Eingangs-Kompatibilität：
- DI1 - DI6: einzelner Eingang Level 1 SPS entspricht EN/IEC 61131-2
- DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
- STOA, STOB: einzelner Eingang Level 1 SPS entspricht EN/IEC 61131-2
- Eingangs-Kompatibilität：
- DI1 - DI6: einzelner Eingang Level 1 SPS entspricht EN/IEC 61131-2
- DI5, DI6: einzelner Eingang Level 1 SPS entspricht IEC 65A-68
- STOA, STOB: einzelner Eingang Level 1 SPS entspricht EN/IEC 61131-2
- digitaler Logikeingang：
- Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
- Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
- digitaler Logikeingang：
- Positive Logik (Source) (DI1 - DI8), < 5 V (Stellung 0), > 11 V (Stellung 1)
- Negative Logik (Sink) (DI1 - DI8), > 16 V (Stellung 0), < 10 V (Stellung 1)
- Anzahl der Analogausgänge：
- 2
- Anzahl der Analogausgänge：
- 2
- Typ des Analogausgangs：
- Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
- Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
- Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
- Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
- Typ des Analogausgangs：
- Softwarekonfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
- Softwarekonfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit
- Softwarekonfigurierbarer Strom DQ-, DQ+: 30 V DC
- Softwarekonfigurierbarer Strom DQ-, DQ+: 100 mA
- Abtastdauer：
- 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
- 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
- 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
- 10 ms +/- 1 ms (AO1) - Analogausgang
- Abtastdauer：
- 2 ms +/- 0,5 ms (DI1 - DI4) - einzelner Eingang
- 5 ms +/- 1 ms (DI5, DI6) - einzelner Eingang
- 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang
- 10 ms +/- 1 ms (AO1) - Analogausgang
- Genauigkeit：
- +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
- +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
- Genauigkeit：
- +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang
- +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang
- Linearitätsfehler：
- AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
- AO1, AO2: +/- 0,2 % für Analogausgang
- Linearitätsfehler：
- AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang
- AO1, AO2: +/- 0,2 % für Analogausgang
- Relaisausgangsnummer：
- 3
- Relaisausgangsnummer：
- 3
- Ausgangsart des Relais：
- Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
- Ausgangsart des Relais：
- Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R2: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
- Konfigurierbare Relais-Logik R3: Sequenzrelais Schließer (S) elektrische Lebensdauer 100000 Zyklen
- Aktualisierungszeit：
- Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
- Aktualisierungszeit：
- Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms)
- minimaler Schaltstrom：
- Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
- minimaler Schaltstrom：
- Relaisausgang R1, R2, R3: 5 mA bei 24 V DC
- maximaler Schaltstrom：
- Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
- Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
- Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- maximaler Schaltstrom：
- Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
- Relaisausgang R1, R2, R3 auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
- Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
- Relaisausgang R1, R2, R3 auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
- Isolierung：
- Zwischen Leistungs- und Steuerungsklemmen
- Isolierung：
- Zwischen Leistungs- und Steuerungsklemmen
- Max. Ausgangsfrequenz：
- 500 kHz
- Max. Ausgangsfrequenz：
- 500 kHz
- Max. Eingangsstrom：
- 5,8 A
- Max. Eingangsstrom：
- 5,8 A
- Anwendungsauswahl Frequenzumrichter：
- Gebäude – HLK Zentrifugalverdichter
- Nahrungsmittel und Getränke andere Anwendung
- Bergbau, Mineralogie, Metallurgie Lüfter
- Bergbau, Mineralogie, Metallurgie Pumpe
- Öl und Gas Lüfter
- Wasser und Abwasser andere Anwendung
- Gebäude – HLK Schraubenverdichter
- Nahrungsmittel und Getränke Pumpe
- Nahrungsmittel und Getränke Lüfter
- Nahrungsmittel und Getränke Zerstäubung
- Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
- Öl und Gas Wassereinspritzpumpe
- Öl und Gas Treibstoffpumpe
- Öl und Gas Verdichter für Raffinerie
- Wasser und Abwasser Zentrifugalpumpe
- Wasser und Abwasser Verdrängerpumpe
- Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
- Wasser und Abwasser Schraubpumpe
- Wasser und Abwasser Kolbenverdichter
- Wasser und Abwasser Schraubenverdichter
- Wasser und Abwasser Zentrifugalverdichter
- Wasser und Abwasser Lüfter
- Wasser und Abwasser Förderanlage
- Wasser und Abwasser Mischer
- Anwendungsauswahl Frequenzumrichter：
- Gebäude – HLK Zentrifugalverdichter
- Nahrungsmittel und Getränke andere Anwendung
- Bergbau, Mineralogie, Metallurgie Lüfter
- Bergbau, Mineralogie, Metallurgie Pumpe
- Öl und Gas Lüfter
- Wasser und Abwasser andere Anwendung
- Gebäude – HLK Schraubenverdichter
- Nahrungsmittel und Getränke Pumpe
- Nahrungsmittel und Getränke Lüfter
- Nahrungsmittel und Getränke Zerstäubung
- Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP)
- Öl und Gas Wassereinspritzpumpe
- Öl und Gas Treibstoffpumpe
- Öl und Gas Verdichter für Raffinerie
- Wasser und Abwasser Zentrifugalpumpe
- Wasser und Abwasser Verdrängerpumpe
- Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP)
- Wasser und Abwasser Schraubpumpe
- Wasser und Abwasser Kolbenverdichter
- Wasser und Abwasser Schraubenverdichter
- Wasser und Abwasser Zentrifugalverdichter
- Wasser und Abwasser Lüfter
- Wasser und Abwasser Förderanlage
- Wasser und Abwasser Mischer
- Motorleistungsbereich AC-3：
- 2,2…3 kW bei 380…440 V 3 Phasen
- 2,2…3 kW bei 480…500 V 3 Phasen
- Motorleistungsbereich AC-3：
- 2,2…3 kW bei 380…440 V 3 Phasen
- 2,2…3 kW bei 480…500 V 3 Phasen
- Menge pro Satz：
- 1
- Menge pro Satz：
- 1
- Gehäusemontage：
- Wandmontage
- Gehäusemontage：
- Wandmontage
Montage
- Isolierwiderstand：
- > 1 MOhm 500 V DC für 1 Minute an Masse
- Isolierwiderstand：
- > 1 MOhm 500 V DC für 1 Minute an Masse
- Geräuschpegel：
- 54,5 dB entspricht 86/188/EEC
- Geräuschpegel：
- 54,5 dB entspricht 86/188/EEC
- Verlustleistung in W：
- Lüftelos mit Konvektion: 31 W bei 380 V, Schaltfrequenz 4 kHz
- Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz
- Verlustleistung in W：
- Lüftelos mit Konvektion: 31 W bei 380 V, Schaltfrequenz 4 kHz
- Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz
- Kühlluftvolumen：
- 38 m3/h
- Kühlluftvolumen：
- 38 m3/h
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Betriebsposition：
- Senkrecht +/- 10 Grad
- max. THDI：
- <48 % Volllast entspricht IEC 61000-3-12
- max. THDI：
- <48 % Volllast entspricht IEC 61000-3-12
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 61800-5-1
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 61800-5-1
- Vibrationsfestigkeit：
- 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- Vibrationsfestigkeit：
- 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Relative Feuchtigkeit：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- Relative Feuchtigkeit：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- -15…50 °C (ohne Leistungsminderung)
- 50…60 °C (mit Leistungsminderungsfaktor)
- Umgebungstemperatur bei Betrieb：
- -15…50 °C (ohne Leistungsminderung)
- 50…60 °C (mit Leistungsminderungsfaktor)
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- 1000 - 4800 m mit Strom Deklassierung von 1% pro 100 m
- Produktzertifizierungen：
- UL
- DNV-GL
- ATEX INERIS
- TÜV
- ATEX zone 2/22
- CSA
- Produktzertifizierungen：
- UL
- DNV-GL
- ATEX INERIS
- TÜV
- ATEX zone 2/22
- CSA
- Beschriftung：
- CE
- Beschriftung：
- CE
- Normen：
- UL 508C
- EN/IEC 61800-3
- EN/IEC 61800-3 Umgebung 1 Kategorie C2
- EN/IEC 61800-3 Umgebung 2 Kategorie C3
- EN/IEC 61800-5-1
- IEC 61000-3-12
- IEC 60721-3
- IEC 61508
- IEC 13849-1
- Normen：
- UL 508C
- EN/IEC 61800-3
- EN/IEC 61800-3 Umgebung 1 Kategorie C2
- EN/IEC 61800-3 Umgebung 2 Kategorie C3
- EN/IEC 61800-5-1
- IEC 61000-3-12
- IEC 60721-3
- IEC 61508
- IEC 13849-1
- 浪涌类别：
- III
- 浪涌类别：
- III
- Regelkreis：
- Einstellbarer PID-Regler
- Regelkreis：
- Einstellbarer PID-Regler
- Geräuschpegel：
- 54,5 dB
- Geräuschpegel：
- 54,5 dB
- Verschmutzungsgrad：
- 2
- Verschmutzungsgrad：
- 2
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 19,000 cm
- VPE 1 Höhe：
- 19,000 cm
- VPE 1 Breite：
- 40,500 cm
- VPE 1 Breite：
- 40,500 cm
- VPE 1 Länge：
- 31,500 cm
- VPE 1 Länge：
- 31,500 cm
- VPE 1 Gewicht：
- 6,056 kg
- VPE 1 Gewicht：
- 6,056 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 6
- VPE 2 Menge：
- 6
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 49,336 kg
- VPE 2 Gewicht：
- 49,336 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
- Gewährleistung：
- 18 Monate
业务合作
还没有人评价，快来抢沙发~
