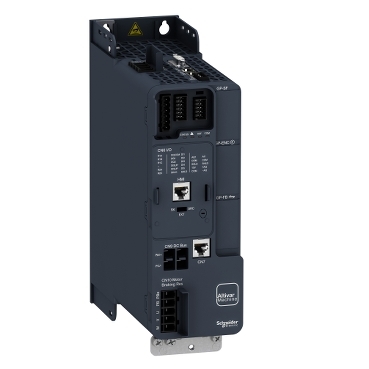

ATV340U30N4

ATV340U30N4

ATV340U30N4 Schneider 原厂跨境代采
ATV340U30N4基本信息

型号: ATV340U30N4

参考面价： 1247.00 EUR

变频器ATV340，3.0kW，380-480V，IP20，IO版本
  • 强大的动力系统实现卓越的机器性能
  • 前所未有的自动化性能
  • 减少了机器设计的时间
  • 简化了机器开发
  • 与自动化无缝集成
  • 产品的环保性更多信息
ATV340U30N4基本属性
净重：2.100 KG
长度：233 mm
宽度：85 mm
高度：270 mm
ATV340U30N4主要特点
系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定输出电流：
7,2 A
额定输出电流：
7,2 A
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20
ATV340U30N4主要特点
系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定输出电流：
7,2 A
额定输出电流：
7,2 A
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20
ATV340U30N4其他功能
离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
最大输入电流：
10,7 A
最大输入电流：
10,7 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,2 A
高过载时的基本负载电流：
7,2 A
低过载时的基本负载电流：
9,3 A
低过载时的基本负载电流：
9,3 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
85,0 mm
宽度：
85,0 mm
身高：
270,0 mm
身高：
270,0 mm
深度：
232,5 mm
深度：
232,5 mm
产品重量：
2,1 kg
产品重量：
2,1 kg
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
ATV340U30N4其他功能
离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
最大输入电流：
10,7 A
最大输入电流：
10,7 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,2 A
高过载时的基本负载电流：
7,2 A
低过载时的基本负载电流：
9,3 A
低过载时的基本负载电流：
9,3 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
85,0 mm
宽度：
85,0 mm
身高：
270,0 mm
身高：
270,0 mm
深度：
232,5 mm
深度：
232,5 mm
产品重量：
2,1 kg
产品重量：
2,1 kg
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
ATV340U30N4装配
ATV340U30N4装配
ATV340U30N4包装单位
ATV340U30N4包装单位
ATV340U30N4合同担保
ATV340U30N4合同担保
ATV340U30N4
业务合作
ATV340U30N4 - Schneider产品主图

基本信息

型号: ATV340U30N4

参考面价： 1247.00 EUR

变频器ATV340，3.0kW，380-480V，IP20，IO版本
  • ·强大的动力系统实现卓越的机器性能
  • ·前所未有的自动化性能
  • ·减少了机器设计的时间
  • ·简化了机器开发
  • ·与自动化无缝集成
  • ·产品的环保性更多信息
主要特点
系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定输出电流：
7,2 A
额定输出电流：
7,2 A
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20
主要特点
系列：
Altivar Maschine ATV340
系列：
Altivar Maschine ATV340
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Machine
产品特定应用：
Machine
变种：
Standard-Version
变种：
Standard-Version
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus, seriell
通信协议：
Modbus, seriell
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
选项卡：
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, DeviceNet
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50 - 60 Hz +/-5 %
电源频率：
50 - 60 Hz +/-5 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定工作电压[U，nom]：
380-480 V -15 - +10 %
额定输出电流：
7,2 A
额定输出电流：
7,2 A
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（kW）：
  • 4 kW für Normalbetrieb
  • 3 kW für Schwerlastbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
发动机功率（HP）：
  • 3 hp für Schwerlastbetrieb
  • 5 hp für Normalbetrieb
EMC过滤器：
Class C3 EMC filter integrated
EMC过滤器：
Class C3 EMC filter integrated
IP保护等级：
IP20
IP保护等级：
IP20
其他功能
离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
最大输入电流：
10,7 A
最大输入电流：
10,7 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,2 A
高过载时的基本负载电流：
7,2 A
低过载时的基本负载电流：
9,3 A
低过载时的基本负载电流：
9,3 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
85,0 mm
宽度：
85,0 mm
身高：
270,0 mm
身高：
270,0 mm
深度：
232,5 mm
深度：
232,5 mm
产品重量：
2,1 kg
产品重量：
2,1 kg
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
其他功能
离散输入数：
5
离散输入数：
5
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
数字输入：
  • PTI programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
  • DI1 - DI5 Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC (30 V), Impedanz: 3,5 kOhm
  • programmierbar
预设速度的数量：
16 voreingestellte Drehzahlen
预设速度的数量：
16 voreingestellte Drehzahlen
离散输出数：
2,0
离散输出数：
2,0
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
数字输出：
Programmable output DQ1, DQ2 30 V DC 100 mA
模拟输入数量：
2
模拟输入数量：
2
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
信使：
  • AI1 softwarekonfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 bits
  • AI1 softwarekonfigurierbarer Temperaturfühler oder Wasserstandssensor
  • AI1 softwarekonfigurierbare Spannung: 0 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
  • AI2 softwarekonfigurierbare Spannung: - 10 - 10 V DC, Impedanz: 31,5 kOhm, Auflösung 12 bits
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit
继电器输出编号：
2
继电器输出编号：
2
输出电压：
<= Versorgungsspannung
输出电压：
<= Versorgungsspannung
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
继电器输出类型：
  • Relaisausgänge R1A
  • Relaisausgänge R1C elektrische Lebensdauer 100000 Zyklen
  • Relaisausgänge R2A
  • Relaisausgänge R2C elektrische Lebensdauer 100000 Zyklen
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
最小开关电流：
  • Relaisausgang R1B: 5 mA bei 24 V DC
  • Relaisausgang R2C: 5 mA bei 24 V DC
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
访问方法：
Slave Modbus RTU
访问方法：
Slave Modbus RTU
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 4,8 Kbit/s
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
电机控制类型异步电机：
  • Variables Drehmoment
  • Optimierte Betriebsart Drehmoment
  • Konstantes Drehmoment
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
同步电机的控制配置文件：
  • Reluktanzmotor
  • Permanentmagnetmotor
污染程度：
2 entspricht IEC 61800-5-1
污染程度：
2 entspricht IEC 61800-5-1
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
高坡道和出口坡道：
  • Linear einstellbar separat von 0,01-9999 s
  • S, U oder benutzerdefiniert
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
打滑补偿发动机：
  • Nicht verfügbar in Permanentmagnetmotorregelung
  • Deaktivierbar
  • Automatisch, unabhängig von der Last
  • Einstellbar
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 7 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 8,6 A bei 380 V (Normalbetrieb)
  • 6,8 A bei 480 V (Normalbetrieb)
  • 10,7 A bei 380 V (Schwerlastbetrieb)
  • 8,5 A bei 480 V (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
电源：
  • 10,7 A bei 380 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,5 A bei 480 V ohne externe Netzdrossel (Schwerlastbetrieb)
  • 8,6 A bei 380 V mit externer Netzdrossel (Normalbetrieb)
  • 6,8 A bei 480 V mit externer Netzdrossel (Normalbetrieb)
  • 6,6 A bei 380 V mit externer Netzdrossel (Schwerlastbetrieb)
  • 5,3 A bei 480 V mit externer Netzdrossel (Schwerlastbetrieb)
最大输入电流：
10,7 A
最大输入电流：
10,7 A
最大输出电压：
480 V
最大输出电压：
480 V
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
假表演：
  • 6,7 kVA bei 480 V (Normalbetrieb)
  • 7,1 kVA bei 480 V (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
最大峰值电流：
  • 10,2 A während 60 s (Normalbetrieb)
  • 12,6 A während 2 s (Normalbetrieb)
  • 13 A während 2 s (Schwerlastbetrieb)
  • 11 A während 60 s (Schwerlastbetrieb)
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
电气连接：
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für line side
  • Schraubklemme, Klemmkapazität: 4-6 mm² für DC-Bus
  • Schraubklemme, Klemmkapazität: 1,5-4 mm² für Motor
  • Schraubklemme, Klemmkapazität: 0,2 - 2,5 mm² für Steuerung
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,2 A
高过载时的基本负载电流：
7,2 A
低过载时的基本负载电流：
9,3 A
低过载时的基本负载电流：
9,3 A
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
功率损耗（W）：
  • Lüftelos mit Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Erzwungene Konvektion: 78 W bei 380 V, Schaltfrequenz 4 kHz (Schwerlastbetrieb)
  • Lüftelos mit Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
  • Erzwungene Konvektion: 96 W bei 380 V, Schaltfrequenz 4 kHz (Normalbetrieb)
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
电气连接：
  • Leitungsseite: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • DC-Bus: Schraubklemme 4-6 mm²/AWG 12 - AWG 10
  • Motor: Schraubklemme 1,5-4 mm²/AWG 14 - AWG 12
  • Steuerung: Schraubklemme 0,2 - 2,5 mm²/AWG 24 - AWG 12
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Richtig
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
保护功能：
  • Thermischer Schutz: Motor
  • Sicheres Drehmoment aus: Motor
  • Ausfall Motorphase: Motor
  • Thermischer Schutz: Antrieb
  • Sicheres Drehmoment aus: Antrieb
  • Übertemperatur: Antrieb
  • Überstromschutz: Antrieb
  • Ausgangsüberstrom zwischen Motorphase und Erde: Antrieb
  • Ausgangsüberstrom zwischen Motorphasen: Antrieb
  • Kurzschluss zwischen Motorphase und Erde: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Ausfall Motorphase: Antrieb
  • Überspannung DC-Bus: Antrieb
  • Überspannungsschutz Versorgungsspannung: Antrieb
  • Unterspannungserkennung Netzspannung: Antrieb
  • Ausfall Eingangsversorgung: Antrieb
  • Über Drehzahlgrenze: Antrieb
  • Unterbrechungserkennung im Steuerstromkreis: Antrieb
宽度：
85,0 mm
宽度：
85,0 mm
身高：
270,0 mm
身高：
270,0 mm
深度：
232,5 mm
深度：
232,5 mm
产品重量：
2,1 kg
产品重量：
2,1 kg
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
输出设计电流：
  • 9,3 A bei 4 kHz für Normalbetrieb
  • 7,2 A bei 4 kHz für Schwerlastbetrieb
装配
装配
包装单位
包装单位
合同担保
合同担保

业务合作

  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
