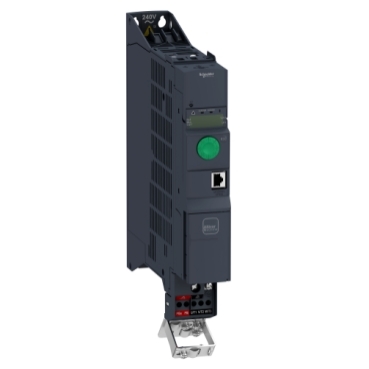

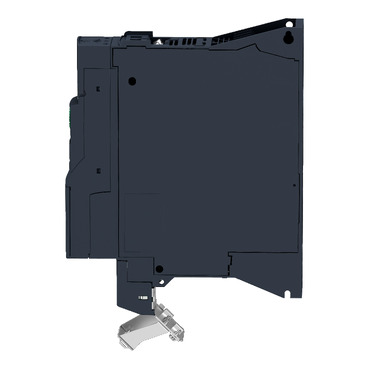

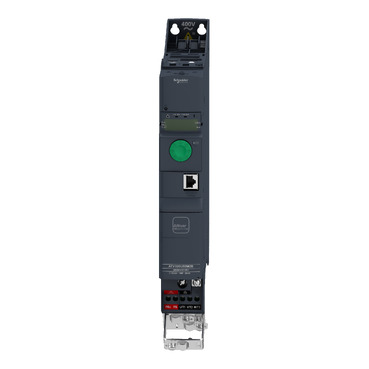

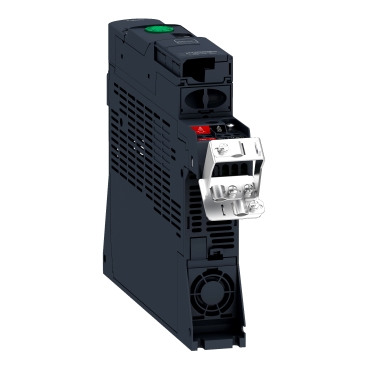

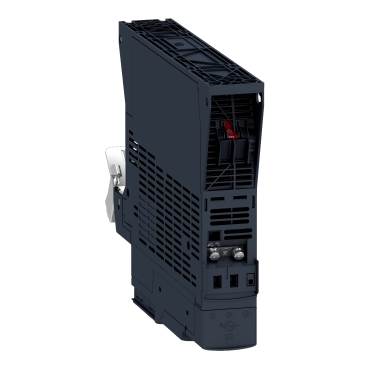

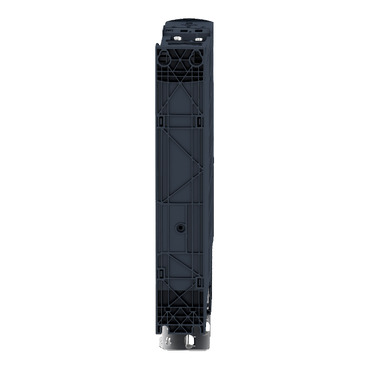

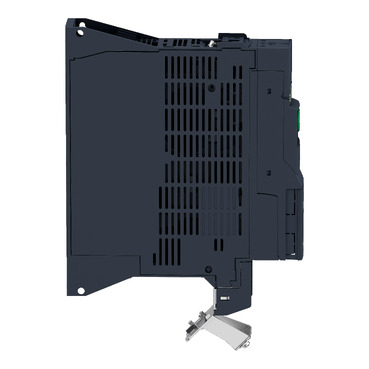

ATV320U07N4B

ATV320U07N4B

ATV320U07N4B Schneider 原厂跨境代采
ATV320U07N4B基本信息

型号: ATV320U07N4B

参考面价： 690.00 EUR

变频器ATV320，0,75kW，380-500V，三相，书本
  • 节省时间和空间
  • 减少了停机时间和维护成本
  • 针对通风和泵应用进行优化：最高可节省30%的能源
  • 高级连接减少了初始投资，同时保持了设计灵活性
  • 异步和同步电机的控制，包括IE2、IE3和PM电机
  • 产品的环保性更多信息
ATV320U07N4B基本属性
净重：2.500 KG
长度：245 mm
宽度：45 mm
高度：325 mm
ATV320U07N4B主要特点
系列：
Altivar Machine ATV320
系列：
Altivar Machine ATV320
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Komplexe Maschinen
产品特定应用：
Komplexe Maschinen
变种：
Standard-Version
变种：
Standard-Version
外壳类型：
Buch
外壳类型：
Buch
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
  • Modbus, seriell
  • CANopen
通信协议：
  • Modbus, seriell
  • CANopen
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定输出电流：
2,3 A
额定输出电流：
2,3 A
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
EMC过滤器：
Integrierter EMV-Filter Klasse C2
EMC过滤器：
Integrierter EMV-Filter Klasse C2
IP保护等级：
IP20
IP保护等级：
IP20
ATV320U07N4B主要特点
系列：
Altivar Machine ATV320
系列：
Altivar Machine ATV320
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Komplexe Maschinen
产品特定应用：
Komplexe Maschinen
变种：
Standard-Version
变种：
Standard-Version
外壳类型：
Buch
外壳类型：
Buch
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
  • Modbus, seriell
  • CANopen
通信协议：
  • Modbus, seriell
  • CANopen
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定输出电流：
2,3 A
额定输出电流：
2,3 A
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
EMC过滤器：
Integrierter EMV-Filter Klasse C2
EMC过滤器：
Integrierter EMV-Filter Klasse C2
IP保护等级：
IP20
IP保护等级：
IP20
ATV320U07N4B其他功能
离散输入数：
7
离散输入数：
7
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输出数：
3
离散输出数：
3
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
模拟输入数量：
3
模拟输入数量：
3
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
访问方法：
Slave CANopen
访问方法：
Slave CANopen
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
短期过载力矩：
170…200 % des Motor Bemessungsmoment
短期过载力矩：
170…200 % des Motor Bemessungsmoment
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
最大输入电流：
3,6 A
最大输入电流：
3,6 A
最大输出电压：
500 V
最大输出电压：
500 V
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
3,0 A
高过载时的基本负载电流：
3,0 A
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Falsch
具有安全功能安全制动管理（SBC/SBT）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
宽度：
45,0 mm
宽度：
45,0 mm
身高：
325,0 mm
身高：
325,0 mm
深度：
245,0 mm
深度：
245,0 mm
产品重量：
2,5 kg
产品重量：
2,5 kg
ATV320U07N4B其他功能
离散输入数：
7
离散输入数：
7
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输出数：
3
离散输出数：
3
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
模拟输入数量：
3
模拟输入数量：
3
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
访问方法：
Slave CANopen
访问方法：
Slave CANopen
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
短期过载力矩：
170…200 % des Motor Bemessungsmoment
短期过载力矩：
170…200 % des Motor Bemessungsmoment
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
最大输入电流：
3,6 A
最大输入电流：
3,6 A
最大输出电压：
500 V
最大输出电压：
500 V
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
3,0 A
高过载时的基本负载电流：
3,0 A
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Falsch
具有安全功能安全制动管理（SBC/SBT）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
宽度：
45,0 mm
宽度：
45,0 mm
身高：
325,0 mm
身高：
325,0 mm
深度：
245,0 mm
深度：
245,0 mm
产品重量：
2,5 kg
产品重量：
2,5 kg
ATV320U07N4B装配
ATV320U07N4B装配
ATV320U07N4B包装单位
ATV320U07N4B包装单位
ATV320U07N4B合同担保
ATV320U07N4B合同担保
ATV320U07N4B
业务合作
ATV320U07N4B - Schneider产品主图

基本信息

型号: ATV320U07N4B

参考面价： 690.00 EUR

变频器ATV320，0,75kW，380-500V，三相，书本
  • ·节省时间和空间
  • ·减少了停机时间和维护成本
  • ·针对通风和泵应用进行优化：最高可节省30%的能源
  • ·高级连接减少了初始投资，同时保持了设计灵活性
  • ·异步和同步电机的控制，包括IE2、IE3和PM电机
  • ·产品的环保性更多信息
主要特点
系列：
Altivar Machine ATV320
系列：
Altivar Machine ATV320
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Komplexe Maschinen
产品特定应用：
Komplexe Maschinen
变种：
Standard-Version
变种：
Standard-Version
外壳类型：
Buch
外壳类型：
Buch
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
  • Modbus, seriell
  • CANopen
通信协议：
  • Modbus, seriell
  • CANopen
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定输出电流：
2,3 A
额定输出电流：
2,3 A
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
EMC过滤器：
Integrierter EMV-Filter Klasse C2
EMC过滤器：
Integrierter EMV-Filter Klasse C2
IP保护等级：
IP20
IP保护等级：
IP20
主要特点
系列：
Altivar Machine ATV320
系列：
Altivar Machine ATV320
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Komplexe Maschinen
产品特定应用：
Komplexe Maschinen
变种：
Standard-Version
变种：
Standard-Version
外壳类型：
Buch
外壳类型：
Buch
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
  • Modbus, seriell
  • CANopen
通信协议：
  • Modbus, seriell
  • CANopen
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
选项卡：
  • Kommunikationsmodul, CANopen
  • Kommunikationsmodul, EtherCAT
  • Kommunikationsmodul, Profibus DP V1
  • Kommunikationsmodul, Profinet
  • Kommunikationsmodul, Ethernet Powerlink
  • Kommunikationsmodul, EtherNet/IP
  • Kommunikationsmodul, DeviceNet
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定工作电压[U，nom]：
380 - 500 V -15 - +10 %
额定输出电流：
2,3 A
额定输出电流：
2,3 A
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
发动机功率（kW）：
0,75 kW für Schwerlastbetrieb
EMC过滤器：
Integrierter EMV-Filter Klasse C2
EMC过滤器：
Integrierter EMV-Filter Klasse C2
IP保护等级：
IP20
IP保护等级：
IP20
其他功能
离散输入数：
7
离散输入数：
7
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输出数：
3
离散输出数：
3
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
模拟输入数量：
3
模拟输入数量：
3
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
访问方法：
Slave CANopen
访问方法：
Slave CANopen
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
短期过载力矩：
170…200 % des Motor Bemessungsmoment
短期过载力矩：
170…200 % des Motor Bemessungsmoment
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
最大输入电流：
3,6 A
最大输入电流：
3,6 A
最大输出电压：
500 V
最大输出电压：
500 V
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
3,0 A
高过载时的基本负载电流：
3,0 A
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Falsch
具有安全功能安全制动管理（SBC/SBT）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
宽度：
45,0 mm
宽度：
45,0 mm
身高：
325,0 mm
身高：
325,0 mm
深度：
245,0 mm
深度：
245,0 mm
产品重量：
2,5 kg
产品重量：
2,5 kg
其他功能
离散输入数：
7
离散输入数：
7
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
数字输入：
  • STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm
  • DI1 - DI6 Logikeingänge, 24 V DC (30 V)
  • DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输入逻辑：
  • Positive Logik (Source)
  • Negative Logik (Sink)
离散输出数：
3
离散输出数：
3
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
数字输出：
  • Open Collector DQ+ 0…1 kHz 30 V DC 100 mA
  • Open Collector DQ- 0…1 kHz 30 V DC 100 mA
模拟输入数量：
3
模拟输入数量：
3
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
信使：
  • AI1 Spannung: 0 - 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI2 bipolare Differenzspannung: +/- 10 V DC, Impedanz: 30 kOhm, Auflösung 10 Bit
  • AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit
模拟输出数量：
1
模拟输出数量：
1
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
模拟输出类型：
  • Softwarekonfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit
  • Softwarekonfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
继电器输出类型：
  • Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R1C
  • Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen
  • Konfigurierbare Relais-Logik R2C
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最大开关电流：
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C auf ohmsch Belastung, cos phi = 1: 3 A bei 30 V DC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC
  • Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Belastung, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 250 V AC
  • Relaisausgang R2A, R2C auf ohmsch Belastung, cos phi = 1: 5 A bei 30 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
最小开关电流：
Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC
访问方法：
Slave CANopen
访问方法：
Slave CANopen
4象限操作可能：
Richtig
4象限操作可能：
Richtig
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
电机控制类型异步电机：
  • U/f-Kennlinie, 5 Punkte
  • Vektororientierte Flussregelung ohne Geber, Standard
  • U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
  • Vektororient. Flussregelung ohne Encoder - Energiesparmodus
  • U/f-Kennlinie, 2 Punkte
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
同步电机的控制配置文件：
Vektororientierte Flussregelung ohne Encoder
短期过载力矩：
170…200 % des Motor Bemessungsmoment
短期过载力矩：
170…200 % des Motor Bemessungsmoment
最大输出频率：
0,599 kHz
最大输出频率：
0,599 kHz
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
高坡道和出口坡道：
  • Linear
  • U
  • S
  • CUS
  • Rampenumschaltung
  • Acceleration/deceleration ramp adaptation
  • Acceleration/deceleration automatic stop with DC injection
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
打滑补偿发动机：
  • Automatisch, unabhängig von der Last
  • Einstellbar von 0 - 300 %
  • Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte)
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Richtig
制动斩波器集成：
Richtig
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
电源：
  • 3,6 A bei 380 V (Schwerlastbetrieb)
  • 2,7 A bei 500 V (Schwerlastbetrieb)
最大输入电流：
3,6 A
最大输入电流：
3,6 A
最大输出电压：
500 V
最大输出电压：
500 V
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
假表演：
2,3 kVA bei 500 V (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
3,0 A
高过载时的基本负载电流：
3,0 A
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
功率损耗（W）：
Lüfter: 31 W bei 380 V, Schaltfrequenz 4 kHz
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全限速（SLS）：
Richtig
具有安全功能安全制动管理（SBC/SBT）：
Falsch
具有安全功能安全制动管理（SBC/SBT）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
带安全功能的安全操作停止（SOS）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能的安全位置（SP）：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能的安全速度监视器（SSM）：
Falsch
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止1（SS1）：
Richtig
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全停止2（SS2）：
Falsch
具有安全功能安全扭矩关闭（STO）：
Richtig
具有安全功能安全扭矩关闭（STO）：
Richtig
安全功能安全限位（SLP）：
Falsch
安全功能安全限位（SLP）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
具有安全功能安全方向（SDI）：
Falsch
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
保护功能：
  • Netzphasenunterbrechung: Antrieb
  • Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
  • Überhitzungsschutz: Antrieb
  • Kurzschlussschutz zwischen Motorphasen: Antrieb
  • Thermischer Schutz: Antrieb
宽度：
45,0 mm
宽度：
45,0 mm
身高：
325,0 mm
身高：
325,0 mm
深度：
245,0 mm
深度：
245,0 mm
产品重量：
2,5 kg
产品重量：
2,5 kg
装配
装配
包装单位
包装单位
合同担保
合同担保

业务合作

  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
