ATV212HU75N4FrequenzumrichterATV21275kW480V3-ph.

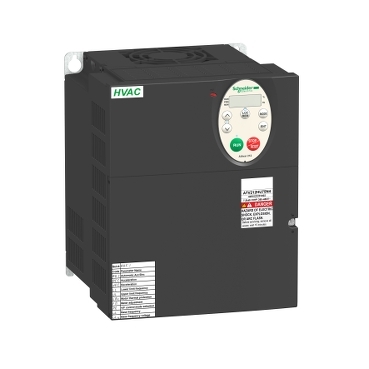

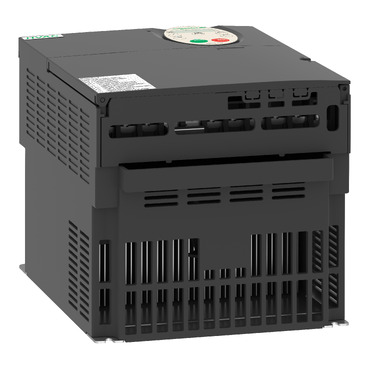

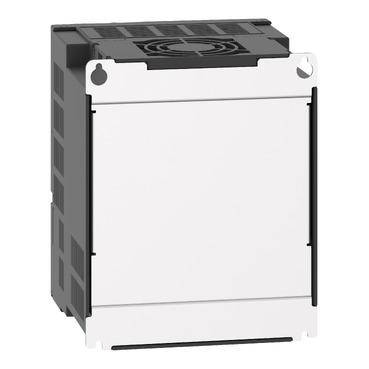

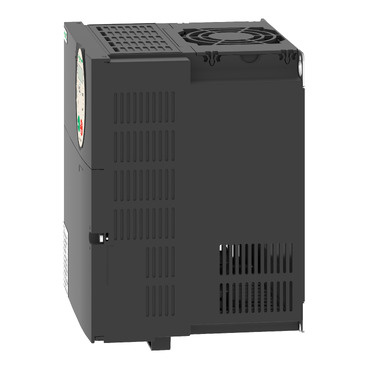

ATV212HU75N4
基本信息
型号: ATV212HU75N4
参考面价： 1746.00 EUR
Frequenzumrichter ATV212, 7,5kW, 480V, 3-ph., EMV, IP21
- ·Zentrales technisches Management
- ·Direkte Anzeige des Energieverbrauchs
- ·Benutzerfreundlich
- ·Kompakte Bauform
- ·Einfache Wartung
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- ATV212
- Produktbestimmung：
- Asynchronmotoren
- Anzahl der Netzphasen：
- 3 Phasen
- Motorleistung (kW)：
- 7,5 kW
- Motorleistung (HP)：
- 10 hp
- Versorgungsspannungsgrenzen：
- 323…528 V
- Netzfrequenz：
- 50 - 60 Hz - 5 - 5 %
- Netzstrom：
- 11,7 A bei 480 V
- 14,7 A bei 380 V
- Baureihe：
- Altivar 212
- Produkt- oder Komponententyp：
- Antrieb mit variabler Geschwindigkeit
- Produktspezifische Anwendung：
- Pumpen und Lüfter in HVAC
- Kommunikationsprotokoll：
- APOGEE FLN
- LonWorks
- BACnet
- METASYS N2
- Modbus
- Nennbetriebsspannung [U,nom]：
- 380-480 V -15 - +10 %
- EMV-Filter：
- Integrierter EMV-Filter Klasse C2
- IP-Schutzart：
- IP21
Zusatzmerkmale
- Scheinleistung：
- 12,2 kVA bei 380 V
- Ausgangs Bemessungsstrom：
- 16 A bei 380 V
- 16 A bei 460 V
- maximaler Spitzenstrom：
- 17,6 A für 60 s
- Ausgangsfrequenz：
- 0,5…200 Hz
- Drehzahlstellbereich：
- 1…10
- Drehzahlgenauigkeit：
- +/- 10 % des Nennschlupfs 0,2 Mn zu Mn
- Lokale Signalisierung：
- 1 LED (rot) für DC-Bus aktiviert
- Ausgangsspannung：
- <= Versorgungsspannung
- Isolierung：
- Elektrisch zwischen Leistungs- und Steuerungsteil
- Kabeltyp：
- Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 90 °C / XLPE/EPR
- Ohne Montagesatz: 1 KabelIEC Kabel bei 45 °C, Kupfer 70 °C / PVC
- Mit UL-Bausatz Typ 1: 3 KabelUL 508 Kabel bei 40 °C, Kupfer 75 °C / PVC
- elektrische Verbindung：
- VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: Terminal 2,5 mm² / AWG 14
- L1/R, L2/S, L3/T: Terminal 16 mm² / AWG 6
- [M] Anzugsdrehmoment：
- 0,6 Nm (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
- 2,5 Nm, 22 lb.in (L1/R, L2/S, L3/T)
- Versorgung：
- Interne Versorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 A, Schutztyp: Überlast- und Kurzschlussschutz
- Interne Versorgung: 24 V DC (21…27 V), <200 A, Schutztyp: Überlast- und Kurzschlussschutz
- Abtastdauer：
- 2 ms +/- 0,5 ms F Digitaleingänge
- 2 ms +/- 0,5 ms R Digitaleingänge
- 2 ms +/- 0,5 ms RES Digitaleingänge
- 3,5 ms +/- 0,5 ms VIA analog
- 22 ms +/- 0,5 ms VIB analog
- Reaktionszeit：
- FM 2 ms, Toleranz +/- 0,5 ms für analog Ausgänge
- FLA, FLC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
- FLB, FLC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
- RY, RC 7 ms, Toleranz +/- 0,5 ms für Digitalausgänge Ausgänge
- Genauigkeit：
- +/- 0,6 % (VIA) bei Temperaturschwankung von 60 °C
- +/- 0,6 % (VIB) bei Temperaturschwankung von 60 °C
- +/-1 % (FM) bei Temperaturschwankung von 60 °C
- Linearitätsfehler：
- VIA: +/- 0,15 % des Höchstwerts für Eingang
- VIB: +/- 0,15 % des Höchstwerts für Eingang
- FM: +/- 0,2 % für Ausgänge
- Typ des Analogausgangs：
- FM konfigurierbarer Spannung über Schalter 0 - 10 V DC, Impedanz: 7620 Ohm, Auflösung 10 Bit
- FM konfigurierbarer Strom über Schalter 0 - 20 mA, Impedanz: 970 Ohm, Auflösung 10 Bit
- Digitaler Ausgang：
- Konfigurierbare Relaislogik: (FLA, FLC) Schließer (S) - 100000 Zyklen
- Konfigurierbare Relaislogik: (FLB, FLC) Öffner (Ö) - 100000 Zyklen
- Konfigurierbare Relaislogik: (RY, RC) Schließer (S) - 100000 Zyklen
- Min. Schaltstrom：
- 3 mA bei 24 V DC für konfigurierbare Relaislogik
- maximaler Schaltstrom：
- 5 A bei 250 V AC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R)
- 5 A bei 30 V DC auf ohmsch Belastung - cos phi = 1 - L/R = 0 ms (FL, R)
- 2 A bei 250 V AC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R)
- 2 A bei 30 V DC auf induktiv Belastung - cos phi = 0,4 - L/R = 7 ms (FL, R)
- Digitaler Eingang：
- F programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
- R programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
- RES programmierbar 24 V DC, mit Level 1 SPS, Impedanz: 4700 Ohm
- digitaler Logikeingang：
- Positive Logik (Source) (F, R, RES), <= 5 V (Stellung 0), >= 11 V (Stellung 1)
- Negative Logik (Sink) (F, R, RES), >= 16 V (Stellung 0), <= 10 V (Stellung 1)
- Spannungsfestigkeit：
- 3535 V DC zwischen Erd- und Leistungsanschlüssen
- 5092 V DC zwischen Steuer- und Leistungsanschlüssen
- Isolierwiderstand：
- >= 1 MOhm 500 V DC für 1 Minute
- Frequenzauflösung：
- Anzeigeeinheit: 0,1 Hz
- Analog-Eingang: 0,024/50 Hz
- Kommunikationsdienst：
- Überwachung deaktivierbar
- Lesen Holding Registers (03), maximal 2 Worte
- Schreiben Multiple Registers (16), maximal 2 Worte
- Schreiben Single Register (06)
- Lesen Geräte-Identifikation (43)
- E-Out einstellbar von 0,1 s-100 s
- Optionskarte：
- Kommunikationskarte für LonWorks
- Verlustleistung in W：
- 291 W

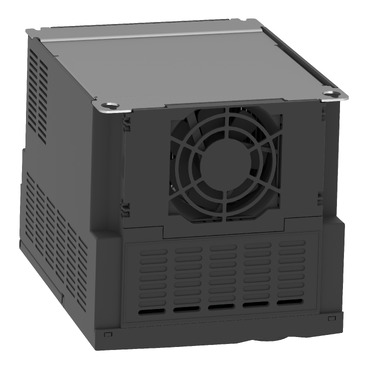

- Luftstrom：
- 100 m3/h
- Funktionalität：
- Mittel
- Besondere Anwendung：
- HLK
- Anwendungsauswahl Frequenzumrichter：
- Gebäude – HLK Scrollverdichter
- Gebäude – HLK Lüfter
- Gebäude – HLK Pumpe
- Motorleistungsbereich AC-3：
- 7…11 kW bei 380…440 V 3 Phasen
- 7…11 kW bei 480…500 V 3 Phasen
- Typ des Motorstarters：
- Frequenzumrichter
- Diskrete Ausgangsnummer：
- 2
- Anzahl der Analogeingänge：
- 2
- Messeingänge：
- VIA konfigurierbarer Spannung über Schalter: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit
- VIB Einstellbar auf Spannungspegel: 0 - 10 V DC 24 V max., Impedanz: 30000 Ohm, Auflösung 10 Bit
- VIB einstellbare PTC-Fühler: 0-6 PTC Fühler, Impedanz: 1500 Ohm
- VIA konfigurierbarer Strom über Schalter: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 10 Bit
- Anzahl der Analogausgänge：
- 1
- Physikalische Schnittstelle：
- 2-Draht- RS 485
- Anschlusstyp：
- 1 offene Ausführung
- 1 RJ45
- 变速箱速度：
- 9.600 bps oder 19.200 bps
- 传输框架：
- RTU
- Anzahl der Adressen：
- 1…247
- Datenformat：
- 8 Bit, 1 Stoppbit, ungerade, gerade oder nicht konfigurierbare Parität
- Polarisierungsart：
- Keine Impedanz
- Typ Motorsteuerung Asynchronmotor：
- U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie
- U/f-Kennlinie, automatsche IR-Kompensation (U/f + auto. Uo)
- Vektororientierte Flussregelung ohne Geber, Standard
- U/f-Kennlinie, 5 Punkte
- U/f-Kennlinie, 2 Punkte
- Drehmomentgenauigkeit：
- +/- 15 %
- 短期过载力矩：
- 120 % des Motor Bemessungsmoment +/-10 % für 60 s
- Hoch und Auslauframpen：
- Linear getrennt einstellbar von 0,01-3200 s
- Lastabhängige Anpassung
- Schlupfkompensation Motor：
- Nicht verfügbar bei den U/f-Kennlinien
- Automatisch, unabhängig von der Last
- Einstellbar
- Taktfrequenz：
- 6 - 16 kHz einstellbar
- 12 - 16 kHz mit Leistungsminderungsfaktor
- Bemessungs Taktfrequenz：
- 12 kHz
- Bremsen bis Stillstand：
- Durch Gleichstromeinspeisung
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- Netzkurzschlussstrom Ik：
- 22 kA
- Schutzfunktionen：
- Überhitzungsschutz: Antrieb
- Thermische Leistungsstufe: Antrieb
- Kurzschlussschutz zwischen Motorphasen: Antrieb
- Netzphasenunterbrechung: Antrieb
- Überstromschutz zwischen Ausgangsphasen und Erde: Antrieb
- Überspannungsschutz am DC-Bus: Antrieb
- Unterbrechungserkennung im Steuerstromkreis: Antrieb
- Gegen Überschreiten der Geschwindigkeitsbegrenzung: Antrieb
- Leitungsversorgung Überspannung + Unterspannung: Antrieb
- Unterspannungserkennung Netzspannung: Antrieb
- Schutz gegen Netzphasenverlust: Antrieb
- Thermischer Schutz: Motor
- Motorphasenausfall: Motor
- Mit PTC-Messfühlern: Motor
- Breite：
- 180 mm
- Höhe：
- 232 mm
- Tiefe：
- 170 mm
- Produktgewicht：
- 6,45 kg
Montage
- Verschmutzungsgrad：
- 3 entspricht IEC 61800-5-1
- Schutzart (IP)：
- IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 61800-5-1
- IP20 am Oberteil ohne Schutzabdeckung auf dem Gehäuse entspricht IEC 60529
- IP21 entspricht IEC 61800-5-1
- IP21 entspricht IEC 60529
- IP41 am Oberteil entspricht IEC 61800-5-1
- IP41 am Oberteil entspricht IEC 60529
- Vibrationsfestigkeit：
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- 1 gn (f= 13…200 Hz) entspricht EN/IEC 60068-2-8
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Umgebungseigenschaften：
- Klasse 3C1 entspricht IEC 60721-3-3
- Klasse 3S2 entspricht IEC 60721-3-3
- Geräuschpegel：
- 51 dB entspricht 86/188/EEC
- Aufstellungshöhe：
- 1000 - 3000 m begrenzt auf 2000 m für phasengeerdetes Leitungsnetz mit Strom Deklassierung von 1% pro 100 m
- <= 1.000 m ohne Leistungsminderung
- Relative Feuchtigkeit：
- 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
- 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- -10…40 °C (ohne Leistungsminderung)
- 40…50 °C (mit Leistungsminderungsfaktor)
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktzertifizierungen：
- C-Tick
- NOM 117
- UL
- CSA
- Beschriftung：
- CE
- Normen：
- IEC 61800-3
- IEC 61800-3 Umgebungen 1 Kategorie C1
- IEC 61800-3 Kategorie C3
- IEC 61800-5-1
- IEC 61800-3 Kategorie C2
- IEC 61800-3 Umgebungen 1 Kategorie C2
- IEC 61800-3 Umgebungen 2 Kategorie C2
- IEC 61800-3 Umgebungen 1 Kategorie C2
- IEC 61800-3 Kategorie C2
- EN 61800-3 Kategorie C3
- IEC 61800-3 Umgebungen 2 Kategorie C3
- IEC 61800-3 Umgebungen 1 Kategorie C3
- UL Typ 1
- IEC 61800-3 Umgebungen 2 Kategorie C2
- IEC 61800-3 Umgebungen 1 Kategorie C3
- IEC 61800-3 Umgebungen 2 Kategorie C1
- EN 55011 Klasse A Gruppe 1
- IEC 61800-3 Umgebungen 2 Kategorie C1
- IEC 61800-5-1
- IEC 61800-3 Umgebungen 2 Kategorie C3
- IEC 61800-3
- IEC 61800-3 Umgebungen 1 Kategorie C1
- Bauweise：
- Mit Kühlkörper
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Regelkreis：
- Einstellbarer PI-Regler
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 26,500 cm
- VPE 1 Breite：
- 23,500 cm
- VPE 1 Länge：
- 30,500 cm
- VPE 1 Gewicht：
- 6,112 kg
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 74,120 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
