ATV12HU22M2FrequenzumrichterATV1222kW3HP200-240V

法国 Schneider
首页品牌中心法国 SchneiderATV12HU22M2

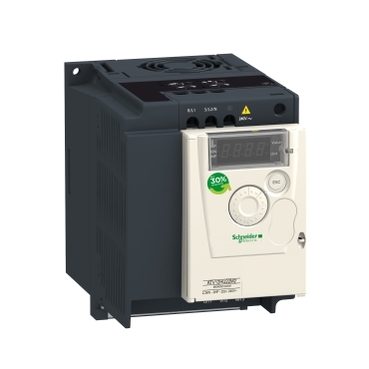

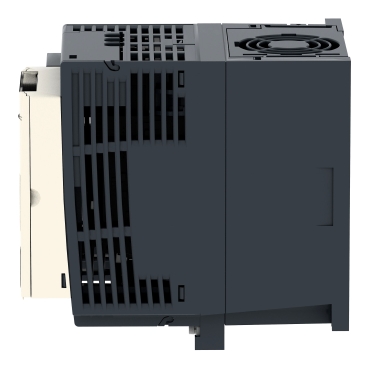

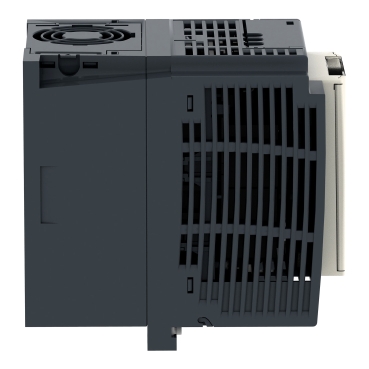

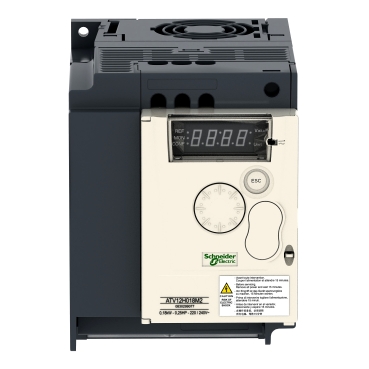

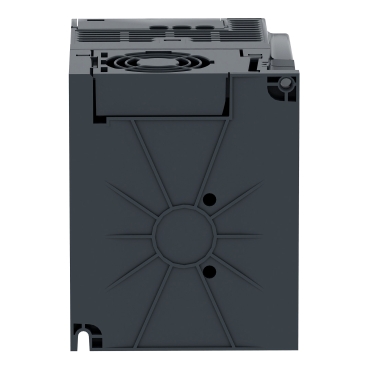

ATV12HU22M2

Schneider ATV12HU22M2 原厂跨境采购_零搜
ATV12HU22M2基本信息

型号: ATV12HU22M2

参考面价： 548.00 EUR

Frequenzumrichter ATV12, 2,2kW, 3HP, 200-240V, 1-ph., m. Kühlkörper
  • Plug-and-Play-Lösung
  • Design abgestimmt auf elektrische Schaltschränke
  • Für einfache Maschinen
  • Energiesparend
  • Weniger Ausfallzeiten
ATV12HU22M2基本属性
净重：1.400 KG
毛重：1.680 KG
长度：156 mm
宽度：105 mm
高度：142 mm
ATV12HU22M2Hauptmerkmale
Baureihe：
Altivar 12
Baureihe：
Altivar 12
Produkt- oder Komponententyp：
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp：
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung：
Einfache Maschine
Produktspezifische Anwendung：
Einfache Maschine
Montagemodus：
Montage im Schaltschrank
Montagemodus：
Montage im Schaltschrank
Kommunikationsprotokoll：
Modbus
Kommunikationsprotokoll：
Modbus
Netzfrequenz：
50/60 Hz +/-5 %
Netzfrequenz：
50/60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennausgangsstrom：
10 A
Nennausgangsstrom：
10 A
Motorleistung (HP)：
3 hp
Motorleistung (HP)：
3 hp
Motorleistung (kW)：
2,2 kW
Motorleistung (kW)：
2,2 kW
Motorleistung (HP)：
3 hp
Motorleistung (HP)：
3 hp
EMV-Filter：
Integriert
EMV-Filter：
Integriert
IP-Schutzart：
IP20
IP-Schutzart：
IP20
ATV12HU22M2Zusatzmerkmale
Diskrete Eingangsnummer：
4
Diskrete Eingangsnummer：
4
Diskrete Ausgangsnummer：
2
Diskrete Ausgangsnummer：
2
Anzahl der Analogeingänge：
1
Anzahl der Analogeingänge：
1
Anzahl der Analogausgänge：
1
Anzahl der Analogausgänge：
1
Relaisausgangsnummer：
1
Relaisausgangsnummer：
1
Physikalische Schnittstelle：
2-Draht- RS 485
Physikalische Schnittstelle：
2-Draht- RS 485
Anschlusstyp：
1 RJ45
Anschlusstyp：
1 RJ45
Ausgangs Bemessungsstrom：
10 A bei 4 kHz
Ausgangs Bemessungsstrom：
10 A bei 4 kHz
Zugriffsmethode：
Server Modbus, seriell
Zugriffsmethode：
Server Modbus, seriell
Ausgangsfrequenz：
0,5…400 Hz
Ausgangsfrequenz：
0,5…400 Hz
Drehzahlstellbereich：
1…20
Drehzahlstellbereich：
1…20
Abtastdauer：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
Abtastdauer：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
Linearitätsfehler：
+/- 0,3 % des Maximalwerts für Analogeingang
Linearitätsfehler：
+/- 0,3 % des Maximalwerts für Analogeingang
Frequenzauflösung：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
Zeitkonstante：
20 ms +/- 1 ms für Referenzänderung
Zeitkonstante：
20 ms +/- 1 ms für Referenzänderung
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
Anzahl der Adressen：
1…247
Anzahl der Adressen：
1…247
Datenformat：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Datenformat：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Kommunikations-Service：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
Kommunikations-Service：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
Polarisierungsart：
Keine Impedanz
Polarisierungsart：
Keine Impedanz
4象限操作可能：
Falsch
4象限操作可能：
Falsch
Typ Motorsteuerung Asynchronmotor：
  • Vektororientierte Flussregelung ohne Geber
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
Typ Motorsteuerung Asynchronmotor：
  • Vektororientierte Flussregelung ohne Geber
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
Max. Ausgangsfrequenz：
4 kHz
Max. Ausgangsfrequenz：
4 kHz
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
Hoch und Auslauframpen：
  • Linear von 0-999,9 s
  • U
  • S
Hoch und Auslauframpen：
  • Linear von 0-999,9 s
  • U
  • S
Schlupfkompensation Motor：
  • Einstellbar
  • Werkseinstellung
Schlupfkompensation Motor：
  • Einstellbar
  • Werkseinstellung
Taktfrequenz：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Taktfrequenz：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Bemessungs Taktfrequenz：
4 kHz
Bemessungs Taktfrequenz：
4 kHz
Bremsen bis Stillstand：
Durch Gleichstromeinspeisung
Bremsen bis Stillstand：
Durch Gleichstromeinspeisung
Brake chopper integrated：
Falsch
Brake chopper integrated：
Falsch
Netzstrom：
  • 24,0 A bei 100 V (Schwerlastbetrieb)
  • 20,2 A bei 120 V (Schwerlastbetrieb)
Netzstrom：
  • 24,0 A bei 100 V (Schwerlastbetrieb)
  • 20,2 A bei 120 V (Schwerlastbetrieb)
Max. Eingangsstrom：
20,2 A
Max. Eingangsstrom：
20,2 A
Maximum output voltage：
240 V
Maximum output voltage：
240 V
Scheinleistung：
4,8 kVA bei 240 V (Schwerlastbetrieb)
Scheinleistung：
4,8 kVA bei 240 V (Schwerlastbetrieb)
maximaler Spitzenstrom：
  • 15,0 A während 60 s (Schwerlastbetrieb)
  • 16,5 A während 2 s (Schwerlastbetrieb)
maximaler Spitzenstrom：
  • 15,0 A während 60 s (Schwerlastbetrieb)
  • 16,5 A während 2 s (Schwerlastbetrieb)
Netzwerkfrequenz：
50 - 60 Hz
Netzwerkfrequenz：
50 - 60 Hz
Relative symmetric network frequency tolerance：
5 %
Relative symmetric network frequency tolerance：
5 %
Netzkurzschlussstrom Ik：
1 kA
Netzkurzschlussstrom Ik：
1 kA
Base load current at high overload：
10,0 A
Base load current at high overload：
10,0 A
Verlustleistung in W：
Erzwungene Kühlung: 93,0 W
Verlustleistung in W：
Erzwungene Kühlung: 93,0 W
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe programmable logic：
Falsch
mit Sicherheitsfunktion Safe programmable logic：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
Schutzfunktionen：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
Schutzfunktionen：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
[M] Anzugsdrehmoment：
1,2 Nm
[M] Anzugsdrehmoment：
1,2 Nm
Isolation：
Elektrisch, zwischen Leistungs- und Steuerungsteil
Isolation：
Elektrisch, zwischen Leistungs- und Steuerungsteil
Menge pro Satz：
Satz à 1
Menge pro Satz：
Satz à 1
Breite：
105 mm
Breite：
105 mm
Höhe：
142 mm
Höhe：
142 mm
Tiefe：
156,2 mm
Tiefe：
156,2 mm
Produktgewicht：
1,4 kg
Produktgewicht：
1,4 kg
ATV12HU22M2Montage
Betriebshöhe：
  • > 1.000 - 2.000 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebshöhe：
  • > 1.000 - 2.000 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebsposition：
Senkrecht +/- 10 Grad
Betriebsposition：
Senkrecht +/- 10 Grad
Produktzertifizierungen：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
Produktzertifizierungen：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
Beschriftung：
CE
Beschriftung：
CE
Normen：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
Normen：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
Bauweise：
Mit Kühlkörper
Bauweise：
Mit Kühlkörper
Elektromagnetische Verträglichkeit：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Elektromagnetische Verträglichkeit：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Kühlluftvolumen：
16 m3/h
Kühlluftvolumen：
16 m3/h
浪涌类别：
Class III
浪涌类别：
Class III
Regelkreis：
Einstellbarer PID-Regler
Regelkreis：
Einstellbarer PID-Regler
elektromagnetische Emission：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <10 m
elektromagnetische Emission：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <10 m
Vibrationsfestigkeit：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
Vibrationsfestigkeit：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
Stoßfestigkeit：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
Stoßfestigkeit：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
Relative Feuchtigkeit：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Relative Feuchtigkeit：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Geräuschpegel：
45 dB
Geräuschpegel：
45 dB
Verschmutzungsgrad：
2
Verschmutzungsgrad：
2
Umgebungslufttemperatur beim Transport：
-25…70 °C
Umgebungslufttemperatur beim Transport：
-25…70 °C
Umgebungstemperatur bei Betrieb：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
Umgebungstemperatur bei Betrieb：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
Umgebungstemperatur bei Lagerung：
-25…70 °C
Umgebungstemperatur bei Lagerung：
-25…70 °C
ATV12HU22M2Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
18,000 cm
VPE 1 Höhe：
18,000 cm
VPE 1 Breite：
18,500 cm
VPE 1 Breite：
18,500 cm
VPE 1 Länge：
18,500 cm
VPE 1 Länge：
18,500 cm
VPE 1 Gewicht：
1,767 kg
VPE 1 Gewicht：
1,767 kg
VPE 2 Art：
S06
VPE 2 Art：
S06
VPE 2 Menge：
30
VPE 2 Menge：
30
VPE 2 Höhe：
75,000 cm
VPE 2 Höhe：
75,000 cm
VPE 2 Breite：
60,000 cm
VPE 2 Breite：
60,000 cm
VPE 2 Länge：
80,000 cm
VPE 2 Länge：
80,000 cm
VPE 2 Gewicht：
65,950 kg
VPE 2 Gewicht：
65,950 kg
ATV12HU22M2Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months
ATV12HU22M2
ATV12HU22M2 - Schneider产品主图

基本信息

型号: ATV12HU22M2

参考面价： 548.00 EUR

Frequenzumrichter ATV12, 2,2kW, 3HP, 200-240V, 1-ph., m. Kühlkörper
  • ·Plug-and-Play-Lösung
  • ·Design abgestimmt auf elektrische Schaltschränke
  • ·Für einfache Maschinen
  • ·Energiesparend
  • ·Weniger Ausfallzeiten
Hauptmerkmale
Baureihe：
Altivar 12
Baureihe：
Altivar 12
Produkt- oder Komponententyp：
Antrieb mit variabler Geschwindigkeit
Produkt- oder Komponententyp：
Antrieb mit variabler Geschwindigkeit
Produktspezifische Anwendung：
Einfache Maschine
Produktspezifische Anwendung：
Einfache Maschine
Montagemodus：
Montage im Schaltschrank
Montagemodus：
Montage im Schaltschrank
Kommunikationsprotokoll：
Modbus
Kommunikationsprotokoll：
Modbus
Netzfrequenz：
50/60 Hz +/-5 %
Netzfrequenz：
50/60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennausgangsstrom：
10 A
Nennausgangsstrom：
10 A
Motorleistung (HP)：
3 hp
Motorleistung (HP)：
3 hp
Motorleistung (kW)：
2,2 kW
Motorleistung (kW)：
2,2 kW
Motorleistung (HP)：
3 hp
Motorleistung (HP)：
3 hp
EMV-Filter：
Integriert
EMV-Filter：
Integriert
IP-Schutzart：
IP20
IP-Schutzart：
IP20
Zusatzmerkmale
Diskrete Eingangsnummer：
4
Diskrete Eingangsnummer：
4
Diskrete Ausgangsnummer：
2
Diskrete Ausgangsnummer：
2
Anzahl der Analogeingänge：
1
Anzahl der Analogeingänge：
1
Anzahl der Analogausgänge：
1
Anzahl der Analogausgänge：
1
Relaisausgangsnummer：
1
Relaisausgangsnummer：
1
Physikalische Schnittstelle：
2-Draht- RS 485
Physikalische Schnittstelle：
2-Draht- RS 485
Anschlusstyp：
1 RJ45
Anschlusstyp：
1 RJ45
Ausgangs Bemessungsstrom：
10 A bei 4 kHz
Ausgangs Bemessungsstrom：
10 A bei 4 kHz
Zugriffsmethode：
Server Modbus, seriell
Zugriffsmethode：
Server Modbus, seriell
Ausgangsfrequenz：
0,5…400 Hz
Ausgangsfrequenz：
0,5…400 Hz
Drehzahlstellbereich：
1…20
Drehzahlstellbereich：
1…20
Abtastdauer：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
Abtastdauer：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
Linearitätsfehler：
+/- 0,3 % des Maximalwerts für Analogeingang
Linearitätsfehler：
+/- 0,3 % des Maximalwerts für Analogeingang
Frequenzauflösung：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
Frequenzauflösung：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
Zeitkonstante：
20 ms +/- 1 ms für Referenzänderung
Zeitkonstante：
20 ms +/- 1 ms für Referenzänderung
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
Anzahl der Adressen：
1…247
Anzahl der Adressen：
1…247
Datenformat：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Datenformat：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
Kommunikations-Service：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
Kommunikations-Service：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
Polarisierungsart：
Keine Impedanz
Polarisierungsart：
Keine Impedanz
4象限操作可能：
Falsch
4象限操作可能：
Falsch
Typ Motorsteuerung Asynchronmotor：
  • Vektororientierte Flussregelung ohne Geber
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
Typ Motorsteuerung Asynchronmotor：
  • Vektororientierte Flussregelung ohne Geber
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
Max. Ausgangsfrequenz：
4 kHz
Max. Ausgangsfrequenz：
4 kHz
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
Hoch und Auslauframpen：
  • Linear von 0-999,9 s
  • U
  • S
Hoch und Auslauframpen：
  • Linear von 0-999,9 s
  • U
  • S
Schlupfkompensation Motor：
  • Einstellbar
  • Werkseinstellung
Schlupfkompensation Motor：
  • Einstellbar
  • Werkseinstellung
Taktfrequenz：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Taktfrequenz：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
Bemessungs Taktfrequenz：
4 kHz
Bemessungs Taktfrequenz：
4 kHz
Bremsen bis Stillstand：
Durch Gleichstromeinspeisung
Bremsen bis Stillstand：
Durch Gleichstromeinspeisung
Brake chopper integrated：
Falsch
Brake chopper integrated：
Falsch
Netzstrom：
  • 24,0 A bei 100 V (Schwerlastbetrieb)
  • 20,2 A bei 120 V (Schwerlastbetrieb)
Netzstrom：
  • 24,0 A bei 100 V (Schwerlastbetrieb)
  • 20,2 A bei 120 V (Schwerlastbetrieb)
Max. Eingangsstrom：
20,2 A
Max. Eingangsstrom：
20,2 A
Maximum output voltage：
240 V
Maximum output voltage：
240 V
Scheinleistung：
4,8 kVA bei 240 V (Schwerlastbetrieb)
Scheinleistung：
4,8 kVA bei 240 V (Schwerlastbetrieb)
maximaler Spitzenstrom：
  • 15,0 A während 60 s (Schwerlastbetrieb)
  • 16,5 A während 2 s (Schwerlastbetrieb)
maximaler Spitzenstrom：
  • 15,0 A während 60 s (Schwerlastbetrieb)
  • 16,5 A während 2 s (Schwerlastbetrieb)
Netzwerkfrequenz：
50 - 60 Hz
Netzwerkfrequenz：
50 - 60 Hz
Relative symmetric network frequency tolerance：
5 %
Relative symmetric network frequency tolerance：
5 %
Netzkurzschlussstrom Ik：
1 kA
Netzkurzschlussstrom Ik：
1 kA
Base load current at high overload：
10,0 A
Base load current at high overload：
10,0 A
Verlustleistung in W：
Erzwungene Kühlung: 93,0 W
Verlustleistung in W：
Erzwungene Kühlung: 93,0 W
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe programmable logic：
Falsch
mit Sicherheitsfunktion Safe programmable logic：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
Schutzfunktionen：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
Schutzfunktionen：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
[M] Anzugsdrehmoment：
1,2 Nm
[M] Anzugsdrehmoment：
1,2 Nm
Isolation：
Elektrisch, zwischen Leistungs- und Steuerungsteil
Isolation：
Elektrisch, zwischen Leistungs- und Steuerungsteil
Menge pro Satz：
Satz à 1
Menge pro Satz：
Satz à 1
Breite：
105 mm
Breite：
105 mm
Höhe：
142 mm
Höhe：
142 mm
Tiefe：
156,2 mm
Tiefe：
156,2 mm
Produktgewicht：
1,4 kg
Produktgewicht：
1,4 kg
Montage
Betriebshöhe：
  • > 1.000 - 2.000 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebshöhe：
  • > 1.000 - 2.000 m mit Strom Deklassierung von 1% pro 100 m
  • <= 1.000 m ohne Leistungsminderung
Betriebsposition：
Senkrecht +/- 10 Grad
Betriebsposition：
Senkrecht +/- 10 Grad
Produktzertifizierungen：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
Produktzertifizierungen：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
Beschriftung：
CE
Beschriftung：
CE
Normen：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
Normen：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
Bauweise：
Mit Kühlkörper
Bauweise：
Mit Kühlkörper
Elektromagnetische Verträglichkeit：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Elektromagnetische Verträglichkeit：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Kühlluftvolumen：
16 m3/h
Kühlluftvolumen：
16 m3/h
浪涌类别：
Class III
浪涌类别：
Class III
Regelkreis：
Einstellbarer PID-Regler
Regelkreis：
Einstellbarer PID-Regler
elektromagnetische Emission：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <10 m
elektromagnetische Emission：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <50 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 16 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit integriertem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2, 4, 8, 12 und 16 kHz abgeschirmtes Motorkabel <10 m
Vibrationsfestigkeit：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
Vibrationsfestigkeit：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
Stoßfestigkeit：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
Stoßfestigkeit：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
Relative Feuchtigkeit：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Relative Feuchtigkeit：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
Geräuschpegel：
45 dB
Geräuschpegel：
45 dB
Verschmutzungsgrad：
2
Verschmutzungsgrad：
2
Umgebungslufttemperatur beim Transport：
-25…70 °C
Umgebungslufttemperatur beim Transport：
-25…70 °C
Umgebungstemperatur bei Betrieb：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
Umgebungstemperatur bei Betrieb：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
Umgebungstemperatur bei Lagerung：
-25…70 °C
Umgebungstemperatur bei Lagerung：
-25…70 °C
Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
18,000 cm
VPE 1 Höhe：
18,000 cm
VPE 1 Breite：
18,500 cm
VPE 1 Breite：
18,500 cm
VPE 1 Länge：
18,500 cm
VPE 1 Länge：
18,500 cm
VPE 1 Gewicht：
1,767 kg
VPE 1 Gewicht：
1,767 kg
VPE 2 Art：
S06
VPE 2 Art：
S06
VPE 2 Menge：
30
VPE 2 Menge：
30
VPE 2 Höhe：
75,000 cm
VPE 2 Höhe：
75,000 cm
VPE 2 Breite：
60,000 cm
VPE 2 Breite：
60,000 cm
VPE 2 Länge：
80,000 cm
VPE 2 Länge：
80,000 cm
VPE 2 Gewicht：
65,950 kg
VPE 2 Gewicht：
65,950 kg
Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months

业务合作

还没有人评价，快来抢沙发~
