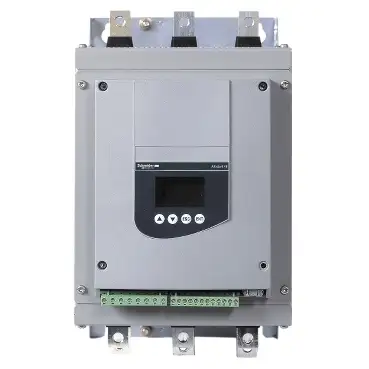

ATS48C14Q
基本信息
型号: ATS48C14Q
Sanftanlasser für Asynchronmotor, ATS48, 131A, 230-415 V, 30-110 KW
- ·Thermischer Schutz des Motors
- ·Ab Werk voreingestellt für einen sofortigen Start
- ·Geringere Betriebskosten der Maschine
- ·Bypass-Schütz verhindert Wärmeabgabe
- ·Zweifache Konfiguration
Hauptmerkmale
- Baureihe：
- Altistart 48
- Produkt- oder Komponententyp：
- Sanftanlasser
- Produktbestimmung：
- Asynchronmotoren
- Produktspezifische Anwendung：
- Industrie und Pumpen mit hoher Überlast
- Kurzbezeichnung des Geräts：
- ATS48
- Nutzungskategorie：
- AC - 53 A
- Versorgungsspannung：
- 230 - 415 V -15 - +10 %
- Frequenz der Stromversorgung：
- 50 - 60 Hz - 5 - 5 %
- Motorleistung (kW)：
- 55 kW bei 230 V Anschluss anDreieckschaltung für erhöhte Anforderungen
- 55 kW bei 400 V Anschluss in der Motorversorgungsleitung für erhöhte Anforderungen
- 75 kW bei 230 V Anschluss anDreieckschaltung für Standardanwendungen
- 75 kW bei 400 V Anschluss in der Motorversorgungsleitung für Standardanwendungen
- 90 kW bei 400 V Anschluss anDreieckschaltung für erhöhte Anforderungen
- 110 kW bei 400 V Anschluss anDreieckschaltung für Standardanwendungen
- 30 kW bei 230 V Anschluss in der Motorversorgungsleitung für erhöhte Anforderungen
- 37 kW bei 230 V Anschluss in der Motorversorgungsleitung für Standardanwendungen
Zusatzmerkmale
- Geräteanschluss：
- In die Dreieckschaltung des Motors
- In der Motorversorgungsleitung
- Schutzfunktionen：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- Normen：
- EN/IEC 60947-4-2
- Produktzertifizierungen：
- CSA
- UL
- DNV
- GOST
- NOM 117
- C-Tick
- SEPRO
- CCC
- TCF
- Beschriftung：
- CE
- Diskrete Eingangsnummer：
- 5
- Digitaler Eingang：
- PTC, 750 Ohm bei 25 °C
- (Stop, Run, LI3, LI4) Logik, <= 8 mA 4300 Ohm
- digitaler Logikeingang：
- Positive Logik Stop, Run, LI3, LI4 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- Min. Schaltstrom：
- 10 mA bei 6 V DC für Relaisausgänge
- Diskrete Ausgangsnummer：
- 2
- Digitaler Ausgang：
- (LO1) Logikausgang 0 V gemeinsam konfigurierbar
- (LO2) Logikausgang 0 V gemeinsam konfigurierbar
- (R1) Relaisausgänge Störungsrelais Schließer (S)
- (R2) Relaisausgänge Ende des Startrelais Schließer (S)
- (R3) Relaisausgänge Motor angetrieben Schließer (S)
- Analoger Ausgangstyp：
- Stromausgang AO: 0 - 20 mA oder 4 - 20 mA, Impedanz <500 Ohm
- Kommunikationsprotokoll：
- Modbus
- Anschlusstyp：
- 1 RJ45
- Kommunikationsdatenverbindung：
- Seriell
- Physikalische Schnittstelle：
- RS485 Multidrop
- 变速箱速度：
- 4800, 9600 or 19200 bps
- Funktion verfügbar：
- Extener Bypass (Option)
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Höhe：
- 340 mm
- Breite：
- 200 mm
- Tiefe：
- 265 mm
- Produktgewicht：
- 12,4 kg
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Leitungsgebundene und abgestrahlte Emissionen Level B entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Relative Feuchtigkeit：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- 40…60 °C (mit Stromreduzierung von 2 % pro °C)
- -10…40 °C (ohne Leistungsminderung)
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1.000 - 2.000 m mit Strom-Reduktion von 2,2% je weitere 100 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 32,0 cm
- VPE 1 Breite：
- 46,0 cm
- VPE 1 Länge：
- 42,5 cm
- VPE 1 Gewicht：
- 13,688 kg
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 2
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Breite：
- 80,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Gewicht：
- 41,96 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
