ATS22D47QErmöglichteinensanftenStartvermeidet

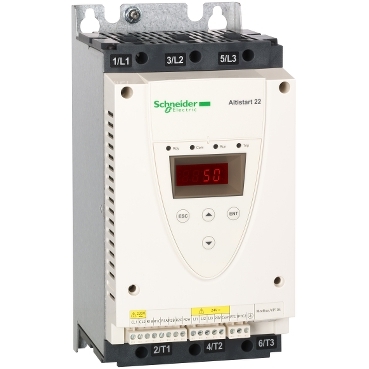

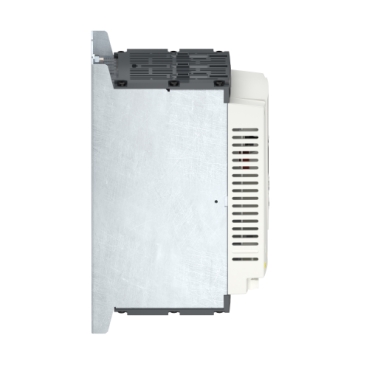

ATS22D47Q
基本信息
型号: ATS22D47Q
参考面价： 1109.00 EUR ≈ ¥8606.84 查看汇率详情 →
Ermöglicht einen sanften Start, vermeidet mechanische Belastungen und verlängert die Lebensdauer.
Verringerter Geräuschpegel am Arbeitsplatz
Schlankes Design für mehr Flexibilität
Geringere Kosten für die Ersatzteilhaltung
Überwindung von schwierigen Start oder welchen mit hohem Drehmoment
- ·Ermöglicht einen sanften Start, vermeidet mechanische Belastungen und verlängert die Lebensdauer.
- ·Verringerter Geräuschpegel am Arbeitsplatz
- ·Schlankes Design für mehr Flexibilität
- ·Geringere Kosten für die Ersatzteilhaltung
- ·Überwindung von schwierigen Start oder welchen mit hohem Drehmoment
Hauptmerkmale
- Baureihe：
- Altistart 22
- Baureihe：
- Altistart 22
- Produkt- oder Komponententyp：
- Sanftanlasser
- Produkt- oder Komponententyp：
- Sanftanlasser
- Produktbestimmung：
- Asynchronmotoren
- Produktbestimmung：
- Asynchronmotoren
- Produktspezifische Anwendung：
- Pumpen und Lüfter
- Produktspezifische Anwendung：
- Pumpen und Lüfter
- Komponentenname：
- ATS22
- Komponentenname：
- ATS22
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Motorleistung (kW)：
- 11 kW 230 V
- 22 kW 400 V
- 22 kW 440 V
- Motorleistung (kW)：
- 11 kW 230 V
- 22 kW 400 V
- 22 kW 440 V
- werksseitige Einstellung Strom：
- 42 A
- werksseitige Einstellung Strom：
- 42 A
- Verlustleistung (W)：
- 48 W für Standardanwendungen
- Verlustleistung (W)：
- 48 W für Standardanwendungen
- Nutzungskategorie：
- AC - 53 A
- Nutzungskategorie：
- AC - 53 A
- Art des Starts：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- Art des Starts：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- IcL-Nenngröße für Anlasser：
- 47 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- IcL-Nenngröße für Anlasser：
- 47 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- Schutzart (IP)：
- IP20
- Schutzart (IP)：
- IP20
Zusatzmerkmale
- Bauweise：
- Mit Kühlkörper
- Bauweise：
- Mit Kühlkörper
- Funktion verfügbar：
- Interner Bypass
- Funktion verfügbar：
- Interner Bypass
- Versorgungsspannungsgrenzen：
- 195…484 V
- Versorgungsspannungsgrenzen：
- 195…484 V
- Netzfrequenz：
- 50 - 60 Hz -10 - +10 %
- Netzfrequenz：
- 50 - 60 Hz -10 - +10 %
- Netzwerkfrequenz：
- 45 - 66 Hz
- Netzwerkfrequenz：
- 45 - 66 Hz
- Geräteanschluss：
- In die Dreieckschaltung des Motors
- In der Motorversorgungsleitung
- Geräteanschluss：
- In die Dreieckschaltung des Motors
- In der Motorversorgungsleitung
- Steuerkreisspannung：
- 230 V -15 - +10 % 50/60 Hz
- Steuerkreisspannung：
- 230 V -15 - +10 % 50/60 Hz
- Verbrauch Steuerkreis：
- 20 W
- Verbrauch Steuerkreis：
- 20 W
- Diskrete Ausgangsnummer：
- 2
- Diskrete Ausgangsnummer：
- 2
- Digitaler Ausgang：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Digitaler Ausgang：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- minimaler Schaltstrom：
- 100 mA bei 12 V DC (Relaisausgänge)
- minimaler Schaltstrom：
- 100 mA bei 12 V DC (Relaisausgänge)
- maximaler Schaltstrom：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- maximaler Schaltstrom：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- Diskrete Eingangsnummer：
- 3
- Diskrete Eingangsnummer：
- 3
- Digitaler Eingang：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- Digitaler Eingang：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- Eingangsspannung der Digitaleingänge：
- 24 V <= 30 V
- Eingangsspannung der Digitaleingänge：
- 24 V <= 30 V
- digitaler Logikeingang：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- digitaler Logikeingang：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- Ausgangsstrom：
- 0,4 - 1 Icl einstellbar
- Ausgangsstrom：
- 0,4 - 1 Icl einstellbar
- PTC-Messfühler - Eingang：
- 750 Ohm
- PTC-Messfühler - Eingang：
- 750 Ohm
- Kommunikationsprotokoll：
- Modbus
- Kommunikationsprotokoll：
- Modbus
- Anschlusstyp：
- 1 RJ45
- Anschlusstyp：
- 1 RJ45
- Kommunikationsdatenverbindung：
- Seriell
- Kommunikationsdatenverbindung：
- Seriell
- Physikalische Schnittstelle：
- RS485 Multidrop
- Physikalische Schnittstelle：
- RS485 Multidrop
- 变速箱速度：
- 4800, 9600 or 19200 bps
- 变速箱速度：
- 4800, 9600 or 19200 bps
- Installiertes Gerät：
- 31
- Installiertes Gerät：
- 31
- Schutzfunktionen：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- Schutzfunktionen：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- Beschriftung：
- CE
- Beschriftung：
- CE
- Kühlungstyp：
- Erzwungene Konvektion
- Kühlungstyp：
- Erzwungene Konvektion
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Höhe：
- 265 mm
- Höhe：
- 265 mm
- Breite：
- 130 mm
- Breite：
- 130 mm
- Tiefe：
- 169 mm
- Tiefe：
- 169 mm
- Produktgewicht：
- 7 kg
- Produktgewicht：
- 7 kg
- Motorleistungsbereich AC-3：
- 7…11 kW bei 200…240 V 3 Phasen
- 15…25 kW bei 380…440 V 3 Phasen
- Motorleistungsbereich AC-3：
- 7…11 kW bei 200…240 V 3 Phasen
- 15…25 kW bei 380…440 V 3 Phasen
- Typ des Motorstarters：
- Sanftanlasser
- Typ des Motorstarters：
- Sanftanlasser
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Normen：
- IEC 60947-4-2
- Normen：
- IEC 60947-4-2
- Produktzertifizierungen：
- CCC
- C-Tick
- UL
- GOST
- CSA
- Produktzertifizierungen：
- CCC
- C-Tick
- UL
- GOST
- CSA
- Vibrationsfestigkeit：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- Vibrationsfestigkeit：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Geräuschpegel：
- 45 dB
- Geräuschpegel：
- 45 dB
- Verschmutzungsgrad：
- Stufe 2 entspricht IEC 60664-1
- Verschmutzungsgrad：
- Stufe 2 entspricht IEC 60664-1
- Relative Feuchtigkeit：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- Relative Feuchtigkeit：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- Umgebungstemperatur bei Betrieb：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 26,924 cm
- VPE 1 Höhe：
- 26,924 cm
- VPE 1 Breite：
- 22,098 cm
- VPE 1 Breite：
- 22,098 cm
- VPE 1 Länge：
- 33,274 cm
- VPE 1 Länge：
- 33,274 cm
- VPE 1 Gewicht：
- 5,606 kg
- VPE 1 Gewicht：
- 5,606 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 10
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Breite：
- 80 cm
- VPE 2 Breite：
- 80 cm
- VPE 2 Länge：
- 60 cm
- VPE 2 Länge：
- 60 cm
- VPE 2 Gewicht：
- 69,76 kg
- VPE 2 Gewicht：
- 69,76 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
