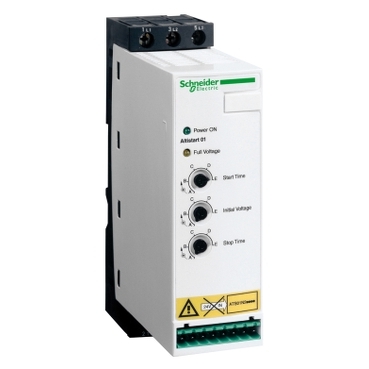

ATS01N222QN

ATS01N222QN

ATS01N222QN Schneider 原厂跨境代采
ATS01N222QN基本信息

型号: ATS01N222QN

参考面价： 383.00 EUR

异步电动机软起动器，ATS01，22A，380-415V，7,5-11 KW
  • 为您的泵、风扇、压缩机和机器提供平稳的启动
  • 防止机械应力，延长使用寿命
  • 渐进式起动限制发动机起动和停止噪音
  • 降低工作人员的噪音水平
  • 市场上最小的软启动器之一；它几乎可以安装在任何地方
ATS01N222QN基本属性
净重：0.560 KG
毛重：0.672 KG
长度：131 mm
宽度：45 mm
高度：154 mm
ATS01N222QN主要特点
系列：
Altistart 01
系列：
Altistart 01
产品或组件类型：
Sanftanlasser
产品或组件类型：
Sanftanlasser
产品标识：
Asynchronmotoren
产品标识：
Asynchronmotoren
产品特定应用：
Einfache Maschine
产品特定应用：
Einfache Maschine
设备的简短描述：
ATS01
设备的简短描述：
ATS01
网络相位数：
3 Phasen
网络相位数：
3 Phasen
额定工作电压[U，nom]：
380 - 415 V -10 - +10 %
额定工作电压[U，nom]：
380 - 415 V -10 - +10 %
发动机功率（kW）：
  • 11 kW, 3 Phasen bei 380 - 415 V
  • 7,5 kW, 3 Phasen bei 380 - 415 V
发动机功率（kW）：
  • 11 kW, 3 Phasen bei 380 - 415 V
  • 7,5 kW, 3 Phasen bei 380 - 415 V
启动器的IcL标称尺寸：
22 A
启动器的IcL标称尺寸：
22 A
使用类别：
AC-53B entspricht EN/IEC 60947-4-2
使用类别：
AC-53B entspricht EN/IEC 60947-4-2
功耗：
110 A bei Nennlast
功耗：
110 A bei Nennlast
启动类型：
Hochlauf mit Spannungsrampe
启动类型：
Hochlauf mit Spannungsrampe
功率损耗（W）：
  • 124,5 W im Übergangszustand
  • 4,5 W beiVolllast und am Ende des Startvorgangs
功率损耗（W）：
  • 124,5 W im Übergangszustand
  • 4,5 W beiVolllast und am Ende des Startvorgangs
ATS01N222QN主要特点
系列：
Altistart 01
系列：
Altistart 01
产品或组件类型：
Sanftanlasser
产品或组件类型：
Sanftanlasser
产品标识：
Asynchronmotoren
产品标识：
Asynchronmotoren
产品特定应用：
Einfache Maschine
产品特定应用：
Einfache Maschine
设备的简短描述：
ATS01
设备的简短描述：
ATS01
网络相位数：
3 Phasen
网络相位数：
3 Phasen
额定工作电压[U，nom]：
380 - 415 V -10 - +10 %
额定工作电压[U，nom]：
380 - 415 V -10 - +10 %
发动机功率（kW）：
  • 11 kW, 3 Phasen bei 380 - 415 V
  • 7,5 kW, 3 Phasen bei 380 - 415 V
发动机功率（kW）：
  • 11 kW, 3 Phasen bei 380 - 415 V
  • 7,5 kW, 3 Phasen bei 380 - 415 V
启动器的IcL标称尺寸：
22 A
启动器的IcL标称尺寸：
22 A
使用类别：
AC-53B entspricht EN/IEC 60947-4-2
使用类别：
AC-53B entspricht EN/IEC 60947-4-2
功耗：
110 A bei Nennlast
功耗：
110 A bei Nennlast
启动类型：
Hochlauf mit Spannungsrampe
启动类型：
Hochlauf mit Spannungsrampe
功率损耗（W）：
  • 124,5 W im Übergangszustand
  • 4,5 W beiVolllast und am Ende des Startvorgangs
功率损耗（W）：
  • 124,5 W im Übergangszustand
  • 4,5 W beiVolllast und am Ende des Startvorgangs
ATS01N222QN其他功能
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
可用功能：
Integrierter Bypass
可用功能：
Integrierter Bypass
电源电压限制：
342…456 V
电源电压限制：
342…456 V
电源频率：
50 - 60 Hz - 5 - 5 %
电源频率：
50 - 60 Hz - 5 - 5 %
网络频率：
47,5 - 63 Hz
网络频率：
47,5 - 63 Hz
输出电压：
13 V, >= 0,5 mA
数字逻辑输入：
Positiv LI1, LI2, BOOST bei Status 0: 13 V, >= 0,5 mA
数字输出电流：
  • 2 A DC-13
  • 3 A AC-15
数字输出电流：
  • 2 A DC-13
  • 3 A AC-15
数字输出：
  • Open Collector Logik LO1 Ende des Startsignals
  • Relaisausgänge R1A, R1C Schließer (S)
数字输出：
  • Open Collector Logik LO1 Ende des Startsignals
  • Relaisausgänge R1A, R1C Schließer (S)
离散输出电压：
24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
离散输出电压：
24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
最小开关电流：
10 mA bei 6 V DC für Relaisausgänge
最小开关电流：
10 mA bei 6 V DC für Relaisausgänge
最大开关电流：
  • Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
  • Relaisausgänge: 2 A bei 30 kV DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
最大开关电流：
  • Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
  • Relaisausgänge: 2 A bei 30 kV DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
显示器类型：
  • 1 LED (grün) für Starter eingeschaltet
  • 1 LED (gelb) für Nennspannung erreicht
显示器类型：
  • 1 LED (grün) für Starter eingeschaltet
  • 1 LED (gelb) für Nennspannung erreicht
[M] 拧紧力矩：
  • 0,5 Nm
  • 1,9…2,5 Nm
[M] 拧紧力矩：
  • 0,5 Nm
  • 1,9…2,5 Nm
电气连接：
  • 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
  • Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
  • Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
  • Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
电气连接：
  • 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
  • Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
  • Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
  • Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
标记：
CE
标记：
CE
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
身高：
154 mm
身高：
154 mm
宽度：
45 mm
宽度：
45 mm
深度：
131 mm
深度：
131 mm
产品重量：
0,56 kg
产品重量：
0,56 kg
兼容性代码：
ATS01N2
兼容性代码：
ATS01N2
电机功率范围AC-3：
7…11 kW bei 380…440 V 3 Phasen
电机功率范围AC-3：
7…11 kW bei 380…440 V 3 Phasen
发动机起动机类型：
Sanftanlasser
发动机起动机类型：
Sanftanlasser
ATS01N222QN其他功能
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
可用功能：
Integrierter Bypass
可用功能：
Integrierter Bypass
电源电压限制：
342…456 V
电源电压限制：
342…456 V
电源频率：
50 - 60 Hz - 5 - 5 %
电源频率：
50 - 60 Hz - 5 - 5 %
网络频率：
47,5 - 63 Hz
网络频率：
47,5 - 63 Hz
输出电压：
13 V, >= 0,5 mA
数字逻辑输入：
Positiv LI1, LI2, BOOST bei Status 0: 13 V, >= 0,5 mA
数字输出电流：
  • 2 A DC-13
  • 3 A AC-15
数字输出电流：
  • 2 A DC-13
  • 3 A AC-15
数字输出：
  • Open Collector Logik LO1 Ende des Startsignals
  • Relaisausgänge R1A, R1C Schließer (S)
数字输出：
  • Open Collector Logik LO1 Ende des Startsignals
  • Relaisausgänge R1A, R1C Schließer (S)
离散输出电压：
24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
离散输出电压：
24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
最小开关电流：
10 mA bei 6 V DC für Relaisausgänge
最小开关电流：
10 mA bei 6 V DC für Relaisausgänge
最大开关电流：
  • Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
  • Relaisausgänge: 2 A bei 30 kV DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
最大开关电流：
  • Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
  • Relaisausgänge: 2 A bei 30 kV DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
显示器类型：
  • 1 LED (grün) für Starter eingeschaltet
  • 1 LED (gelb) für Nennspannung erreicht
显示器类型：
  • 1 LED (grün) für Starter eingeschaltet
  • 1 LED (gelb) für Nennspannung erreicht
[M] 拧紧力矩：
  • 0,5 Nm
  • 1,9…2,5 Nm
[M] 拧紧力矩：
  • 0,5 Nm
  • 1,9…2,5 Nm
电气连接：
  • 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
  • Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
  • Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
  • Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
电气连接：
  • 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
  • Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
  • Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
  • Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
  • 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
  • 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
  • Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
标记：
CE
标记：
CE
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
身高：
154 mm
身高：
154 mm
宽度：
45 mm
宽度：
45 mm
深度：
131 mm
深度：
131 mm
产品重量：
0,56 kg
产品重量：
0,56 kg
兼容性代码：
ATS01N2
兼容性代码：
ATS01N2
电机功率范围AC-3：
7…11 kW bei 380…440 V 3 Phasen
电机功率范围AC-3：
7…11 kW bei 380…440 V 3 Phasen
发动机起动机类型：
Sanftanlasser
发动机起动机类型：
Sanftanlasser
ATS01N222QN装配
ATS01N222QN装配
ATS01N222QN包装单位
ATS01N222QN包装单位
ATS01N222QN合同担保
ATS01N222QN合同担保
ATS01N222QN
业务合作

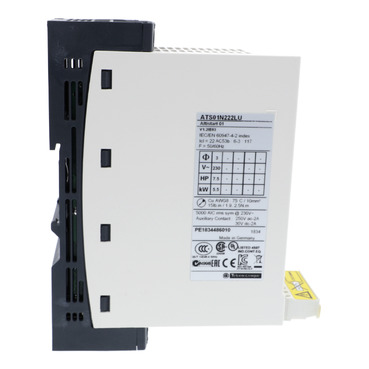

ATS01N222QN - Schneider产品主图
