ATS01N209RTSanftanlasserfürAsynchronmotorATS019A

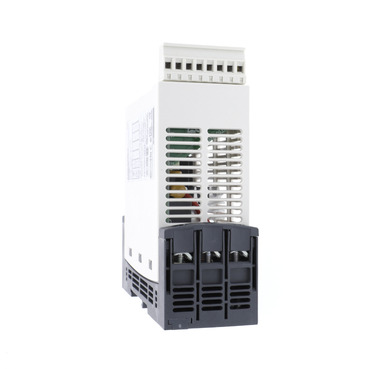

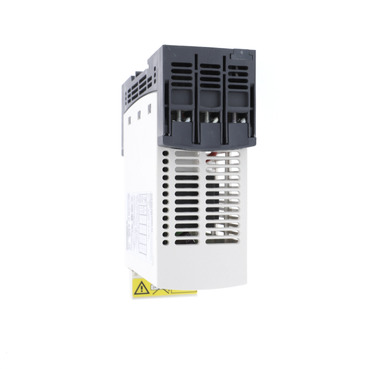

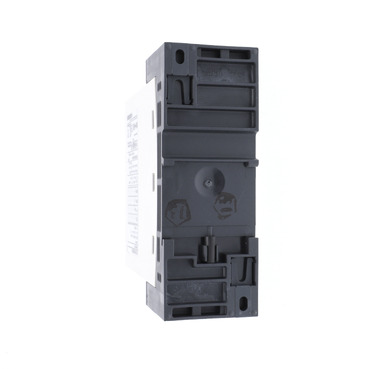

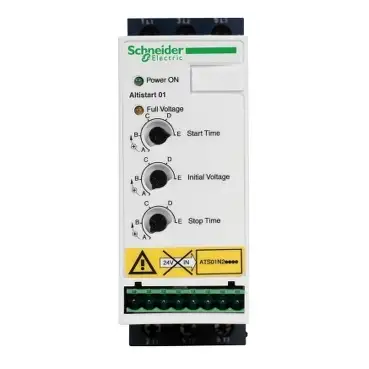

ATS01N209RT
基本信息
型号: ATS01N209RT
参考面价： 296.00 EUR
Sanftanlasser für Asynchronmotor, ATS01, 9A, 440-480V
- ·Bietet einen sanften Start für Ihre Pumpen, Ventilatoren, Kompressoren und Maschinen
- ·Vermeidet mechanische Belanstungen und verlängert die Lebensdauer
- ·Progressiver Start begrenzt den Start- und Stopplärm der Motoren
- ·Geringerer Lärmpegel für das Personal am Arbeitsplatz
- ·Einer der kleinsten Softstarter auf dem Markt; er kann fast überall installiert werden
Hauptmerkmale
- Baureihe：
- Altistart 01
- Baureihe：
- Altistart 01
- Produkt- oder Komponententyp：
- Sanftanlasser
- Produkt- oder Komponententyp：
- Sanftanlasser
- Produktbestimmung：
- Asynchronmotoren
- Produktbestimmung：
- Asynchronmotoren
- Produktspezifische Anwendung：
- Einfache Maschine
- Produktspezifische Anwendung：
- Einfache Maschine
- Kurzbezeichnung des Geräts：
- ATS01
- Kurzbezeichnung des Geräts：
- ATS01
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Nennbetriebsspannung [U,nom]：
- 460 - 480 V -10 - +10 %
- Nennbetriebsspannung [U,nom]：
- 460 - 480 V -10 - +10 %
- Motorleistung (HP)：
- 5 hp, 3 Phasen bei 460 - 480 V
- Motorleistung (HP)：
- 5 hp, 3 Phasen bei 460 - 480 V
- IcL-Nenngröße für Anlasser：
- 9 A
- IcL-Nenngröße für Anlasser：
- 9 A
- Nutzungskategorie：
- AC-53B entspricht EN/IEC 60947-4-2
- Nutzungskategorie：
- AC-53B entspricht EN/IEC 60947-4-2
- Leistungsaufnahme：
- 45 A bei Nennlast
- Leistungsaufnahme：
- 45 A bei Nennlast
- Art des Starts：
- Hochlauf mit Spannungsrampe
- Art des Starts：
- Hochlauf mit Spannungsrampe
- Verlustleistung in W：
- 4 W beiVolllast und am Ende des Startvorgangs
- 94 W im Übergangszustand
- Verlustleistung in W：
- 4 W beiVolllast und am Ende des Startvorgangs
- 94 W im Übergangszustand
Zusatzmerkmale
- Bauweise：
- Mit Kühlkörper
- Bauweise：
- Mit Kühlkörper
- Funktion verfügbar：
- Integrierter Bypass
- Funktion verfügbar：
- Integrierter Bypass
- Versorgungsspannungsgrenzen：
- 414…528 V
- Versorgungsspannungsgrenzen：
- 414…528 V
- Netzfrequenz：
- 50 - 60 Hz - 5 - 5 %
- Netzfrequenz：
- 50 - 60 Hz - 5 - 5 %
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- Ausgangsspannung：
- <= Versorgungsspannung
- Ausgangsspannung：
- <= Versorgungsspannung
- Steuerkreisspannung：
- In den Anlasser integriert
- Steuerkreisspannung：
- In den Anlasser integriert
- Startzeit：
- 1 s / 100
- 5 s / 20
- 10 s / 10
- Einstellbar von 1 bis 10 s
- Startzeit：
- 1 s / 100
- 5 s / 20
- 10 s / 10
- Einstellbar von 1 bis 10 s
- Verlangsamung Zeit symb：
- Einstellbar von 1 - 10 s
- Verlangsamung Zeit symb：
- Einstellbar von 1 - 10 s
- Anfahrmoment：
- 30 - 80% des Anlaufmoments des Motors bei Direktanschluss an das Netz
- Anfahrmoment：
- 30 - 80% des Anlaufmoments des Motors bei Direktanschluss an das Netz
- Digitaler Eingang：
- Logik (LI1, LI2, BOOST) Stopp, Betrieb und Verstärken bei Anlauffunktionen <= 8 mA 27 kOhm
- Digitaler Eingang：
- Logik (LI1, LI2, BOOST) Stopp, Betrieb und Verstärken bei Anlauffunktionen <= 8 mA 27 kOhm
- Diskrete Eingangsspannung：
- 24 - 40 V
- Diskrete Eingangsspannung：
- 24 - 40 V
- digitaler Logikeingang：
- Positiv LI1, LI2, BOOST bei Status 0: < 5 V und <= 0,2 mA bei Status 1: > 13 V, >= 0,5 mA
- digitaler Logikeingang：
- Positiv LI1, LI2, BOOST bei Status 0: < 5 V und <= 0,2 mA bei Status 1: > 13 V, >= 0,5 mA
- Digitaler Ausgangsstrom：
- 2 A DC-13
- 3 A AC-15
- Digitaler Ausgangsstrom：
- 2 A DC-13
- 3 A AC-15
- Digitaler Ausgang：
- Open Collector Logik LO1 Ende des Startsignals
- Relaisausgänge R1A, R1C Schließer (S)
- Digitaler Ausgang：
- Open Collector Logik LO1 Ende des Startsignals
- Relaisausgänge R1A, R1C Schließer (S)
- diskrete Ausgangsspannung：
- 24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
- diskrete Ausgangsspannung：
- 24 V (Spannungsgrenzen: 6 - 30 V) Open Collector Logik
- Min. Schaltstrom：
- 10 mA bei 6 V DC für Relaisausgänge
- Min. Schaltstrom：
- 10 mA bei 6 V DC für Relaisausgänge
- maximaler Schaltstrom：
- Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
- Relaisausgänge: 2 A bei 30 V DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
- maximaler Schaltstrom：
- Relaisausgänge: 2 A bei 250 V AC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
- Relaisausgänge: 2 A bei 30 V DC cos phi = 0,5 und L/R = 20 ms induktiv Belastung
- Displaytyp：
- 1 LED (grün) für Starter eingeschaltet
- 1 LED (gelb) für Nennspannung erreicht
- Displaytyp：
- 1 LED (grün) für Starter eingeschaltet
- 1 LED (gelb) für Nennspannung erreicht
- [M] Anzugsdrehmoment：
- 1,9…2,5 Nm
- 0,5 Nm
- [M] Anzugsdrehmoment：
- 1,9…2,5 Nm
- 0,5 Nm
- elektrische Verbindung：
- 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
- Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
- 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
- Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
- Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
- 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
- Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
- 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
- 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
- Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
- elektrische Verbindung：
- 4 mm Schraubklemmenanschluss - fest 1 1 - 10 mm² AWG 8 Stromkreis
- Schraubverbinder - fest ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
- 4 mm Schraubklemmenanschluss - fest 2 1 - 6 mm² AWG 10 Stromkreis
- Schraubverbinder - fest 2 0,5-1 mm² AWG 17 Steuerkreis
- Schraubverbinder - flexibel mit Kabelende 1 0,5 - 1,5 mm² AWG 16 Steuerkreis
- 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 1 1,5-10 mm² AWG 8 Stromkreis
- Schraubverbinder - flexibel ohne Kabelende 1 0,5 - 2,5 mm² AWG 14 Steuerkreis
- 4 mm Schraubklemmenanschluss - flexibel mit Kabelende 2 1 - 6 mm² AWG 10 Stromkreis
- 4 mm Schraubklemmenanschluss - flexibel ohne Kabelende 2 1,5-6 mm² AWG 10 Stromkreis
- Schraubverbinder - flexibel ohne Kabelende 2 0,5 - 1,5 mm² AWG 16 Steuerkreis
- Beschriftung：
- CE
- Beschriftung：
- CE
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Höhe：
- 124 mm
- Höhe：
- 124 mm
- Breite：
- 45 mm
- Breite：
- 45 mm
- Tiefe：
- 131 mm
- Tiefe：
- 131 mm
- Produktgewicht：
- 0,42 kg
- Produktgewicht：
- 0,42 kg
- Kompatibilitätscode：
- ATS01N2
- Kompatibilitätscode：
- ATS01N2
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Level B entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Level B entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- EMV-Störfestigkeit Level 3 entspricht EN 50082-1
- EMV-Störfestigkeit Level B entspricht EN 50082-2
- Oberwellen Level 3 entspricht IEC 1000-3-2
- Oberwellen Level 3 entspricht IEC 1000-3-4
- Störfestigkeit für leitungsgebundene durch HF-Felder verursachte Interferenz Level 3 entspricht IEC 61000-4-6
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Kurzstromausfälle und Spannungsschwankungen entspricht IEC 61000-4-11
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Level B entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Level B entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- EMV-Störfestigkeit Level 3 entspricht EN 50082-1
- EMV-Störfestigkeit Level B entspricht EN 50082-2
- Oberwellen Level 3 entspricht IEC 1000-3-2
- Oberwellen Level 3 entspricht IEC 1000-3-4
- Störfestigkeit für leitungsgebundene durch HF-Felder verursachte Interferenz Level 3 entspricht IEC 61000-4-6
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Kurzstromausfälle und Spannungsschwankungen entspricht IEC 61000-4-11
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Normen：
- EN/IEC 60947-4-2
- Normen：
- EN/IEC 60947-4-2
- Produktzertifizierungen：
- CCC
- GOST
- CSA
- UL
- C-Tick
- Produktzertifizierungen：
- CCC
- GOST
- CSA
- UL
- C-Tick
- Schutzart (IP)：
- IP20
- Schutzart (IP)：
- IP20
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 60947-4-2
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 60947-4-2
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht EN/IEC 60068-2-27
- Relative Feuchtigkeit：
- 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3
- Relative Feuchtigkeit：
- 5…95 % ohne Kondensation oder Tropfwasser entspricht EN/IEC 60068-2-3
- Umgebungstemperatur bei Betrieb：
- -10…40 °C (ohne Leistungsminderung)
- 40…50 °C (mit Stromreduzierung von 2 % pro °C)
- Umgebungstemperatur bei Betrieb：
- -10…40 °C (ohne Leistungsminderung)
- 40…50 °C (mit Stromreduzierung von 2 % pro °C)
- Umgebungstemperatur bei Lagerung：
- -25…70 °C entspricht EN/IEC 60947-4-2
- Umgebungstemperatur bei Lagerung：
- -25…70 °C entspricht EN/IEC 60947-4-2
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 m mit Strom-Reduktion von 2,2% je weitere 100 m
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 m mit Strom-Reduktion von 2,2% je weitere 100 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 5,200 cm
- VPE 1 Höhe：
- 5,200 cm
- VPE 1 Breite：
- 15,000 cm
- VPE 1 Breite：
- 15,000 cm
- VPE 1 Länge：
- 17,000 cm
- VPE 1 Länge：
- 17,000 cm
- VPE 1 Gewicht：
- 529,000 g
- VPE 1 Gewicht：
- 529,000 g
- VPE 2 Art：
- S03
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 14
- VPE 2 Menge：
- 14
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 8,048 kg
- VPE 2 Gewicht：
- 8,048 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
