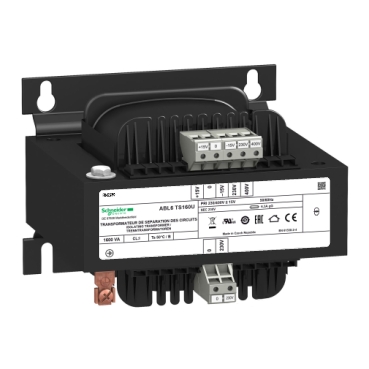

ABL6TS160USicherheits-/TrenntransformatorModicon
ABL6TS160U
基本信息
型号: ABL6TS160U
Sicherheits-/Trenntransformator, Modicon ABL6, Eingang 230/400V AC, Ausgang 230V AC, 1600VA
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Modicon Transformer Optimized
- Baureihe：
- Modicon Transformer Optimized
- Produkt- oder Komponententyp：
- Schutz- und Trenntransformator
- Produkt- oder Komponententyp：
- Schutz- und Trenntransformator
- Nennleistung in VA：
- 1600 VA
- Nennleistung in VA：
- 1600 VA
- Eingangsspannung：
- 230 V AC Einzelphase, Bedienpulte: N-L1
- 400 V AC Phase zu Phase, Bedienpulte: L1-L2
- Eingangsspannung：
- 230 V AC Einzelphase, Bedienpulte: N-L1
- 400 V AC Phase zu Phase, Bedienpulte: L1-L2
- Ausgangsspannung：
- 230 V AC
- Ausgangsspannung：
- 230 V AC
- Sekundärwindung：
- Ein
- Sekundärwindung：
- Ein
- Schutzabdeckung：
- Ohne
- Schutzabdeckung：
- Ohne
- Umgebungstemperatur bei Betrieb：
- -20…50 °C
- Umgebungstemperatur bei Betrieb：
- -20…50 °C
Zusatzmerkmale
- Eingangsspannungsgrenzen：
- 360 - 440 V
- 207 - 253 V
- Eingangsspannungsgrenzen：
- 360 - 440 V
- 207 - 253 V
- Netzfrequenz Grenzwerte：
- 47…63 Hz
- Netzfrequenz Grenzwerte：
- 47…63 Hz
- Eingangsspannungstoleranz：
- +/- 15 V
- Eingangsspannungstoleranz：
- +/- 15 V
- Wirkungsgrad：
- 96 %
- Wirkungsgrad：
- 96 %
- Verlustleistung in W：
- 66,7 W
- Verlustleistung in W：
- 66,7 W
- Ausgang ungedämpfte Überspannung：
- 3 % (keine Last, Zustand in Betrieb)
- Ausgang ungedämpfte Überspannung：
- 3 % (keine Last, Zustand in Betrieb)
- maximaler Spannungsabfall bei Nennlast：
- 0 %
- maximaler Spannungsabfall bei Nennlast：
- 0 %
- Leerlaufverluste：
- 23,7 W
- Leerlaufverluste：
- 23,7 W
- Kurzschlussspannung：
- 2,65 %
- Kurzschlussspannung：
- 2,65 %
- Ausgangsschutztyp：
- Gegen Überlast, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Gegen Überspannung, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Gegen Kurzschlüsse, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Ausgangsschutztyp：
- Gegen Überlast, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Gegen Überspannung, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Gegen Kurzschlüsse, Schutztechnologie: with additional protection fuses or circuit-breakers in Selection of Protection
- Anschlüsse - Klemmen：
- Für Eingangsverbindung: Schraubklemmenanschluss, Verbindungskapazität: 5 x 4 mm² AWG 11
- Für Eingangserdung: Schraubklemmenanschluss, Verbindungskapazität: 1 x 4 mm² AWG 11
- Für Ausgangsleitung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 4 mm² AWG 11
- Anschlüsse - Klemmen：
- Für Eingangsverbindung: Schraubklemmenanschluss, Verbindungskapazität: 5 x 4 mm² AWG 11
- Für Eingangserdung: Schraubklemmenanschluss, Verbindungskapazität: 1 x 4 mm² AWG 11
- Für Ausgangsleitung: Schraubklemmenanschluss, Verbindungskapazität: 2 x 4 mm² AWG 11
- Beschriftung：
- CE
- Beschriftung：
- CE
- Befestigung：
- Durch 4 Schrauben Durchmesser: 7 mm auf senkrechte Tafel, Betriebsstellung: horizontal
- Durch 4 Schrauben Durchmesser: 7 mm auf senkrechte Tafel, Betriebsstellung: vertikal
- Durch 4 Schrauben Durchmesser: 7 mm auf horizontale Platte mit Reduzierung auf 90 %
- Befestigung：
- Durch 4 Schrauben Durchmesser: 7 mm auf senkrechte Tafel, Betriebsstellung: horizontal
- Durch 4 Schrauben Durchmesser: 7 mm auf senkrechte Tafel, Betriebsstellung: vertikal
- Durch 4 Schrauben Durchmesser: 7 mm auf horizontale Platte mit Reduzierung auf 90 %
- Betriebshöhe：
- 3.000 m
- Betriebshöhe：
- 3.000 m
- elektrische Isolationsklasse：
- Klasse B
- elektrische Isolationsklasse：
- Klasse B
- Breite：
- 174,0 mm
- Breite：
- 174,0 mm
- Höhe：
- 169,0 mm
- Höhe：
- 169,0 mm
- Tiefe：
- 163,0 mm
- Tiefe：
- 163,0 mm
- Produktgewicht：
- 19,96 kg
- Produktgewicht：
- 19,96 kg
Montage
- Produktzertifizierungen：
- UR
- EAC
- DNV-GL
- Produktzertifizierungen：
- UR
- EAC
- DNV-GL
- Normen：
- UL 506
- Normen：
- UL 506
- Schutzart (IP)：
- IP20
- Schutzart (IP)：
- IP20
- Umgebungseigenschaften：
- EMC entspricht EN 62041
- Sicherheit entspricht EN 61558-1
- Sicherheit entspricht EN 61558-2-4
- Umgebungseigenschaften：
- EMC entspricht EN 62041
- Sicherheit entspricht EN 61558-1
- Sicherheit entspricht EN 61558-2-4
- Beschichtung：
- TC
- Beschichtung：
- TC
- Umgebungstemperatur bei Lagerung：
- -40…80 °C
- Umgebungstemperatur bei Lagerung：
- -40…80 °C
- 浪涌类别：
- Klasse I entspricht VDE 0106-1
- 浪涌类别：
- Klasse I entspricht VDE 0106-1
- Spannungsfestigkeit：
- 2000 V zwischen Wicklung und Erde
- 4000 V zwischen primär und sekundär
- Spannungsfestigkeit：
- 2000 V zwischen Wicklung und Erde
- 4000 V zwischen primär und sekundär
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 31,000 cm
- VPE 1 Höhe：
- 31,000 cm
- VPE 1 Breite：
- 40,000 cm
- VPE 1 Breite：
- 40,000 cm
- VPE 1 Länge：
- 40,000 cm
- VPE 1 Länge：
- 40,000 cm
- VPE 1 Gewicht：
- 21,408 kg
- VPE 1 Gewicht：
- 21,408 kg
- VPE 2 Art：
- P06
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 4
- VPE 2 Menge：
- 4
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 91,700 kg
- VPE 2 Gewicht：
- 91,700 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
