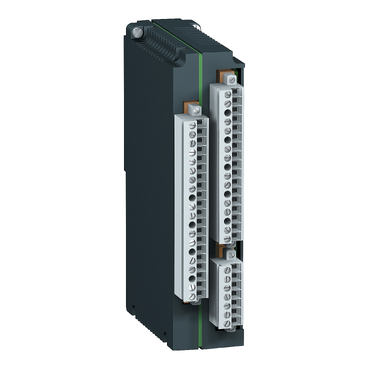

Schneider 59716 原厂跨境采购_零搜
5971614EINGÄNGE6AUSGÄNGE220-250VDC
59716
基本信息
型号: 59716
14 EINGÄNGE, 6 AUSGÄNGE, 220-250 V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Modultyp：
- Eingabe/Ausgabe-Modul
- Modultyp：
- Eingabe/Ausgabe-Modul
- Baureihe：
- Sepam series 80
- Sepam-Serie 60
- Baureihe：
- Sepam series 80
- Sepam-Serie 60
- Kurzbezeichnung des Geräts：
- MES120G
- Kurzbezeichnung des Geräts：
- MES120G
Zusatzmerkmale
- Eingangs-/Ausgangstyp：
- 14 Eingänge + 6 Ausgänge 220-250 V at DC
- Eingangs-/Ausgangstyp：
- 14 Eingänge + 6 Ausgänge 220-250 V at DC
- Logikeingang Nummer：
- 14 220-250 V 170 - 275 V DC 3 mA 155 V erweitert
- Logikeingang Nummer：
- 14 220-250 V 170 - 275 V DC 3 mA 155 V erweitert
- Anzahl der Ausgänge：
- 1 Steuerrelais
- 5 Fallklappenrelais
- Anzahl der Ausgänge：
- 1 Steuerrelais
- 5 Fallklappenrelais
- Ausgangstyp：
- Fallklappenrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 2 A Ausschaltvermögen: 0,001 kA cos φ > 0,3
- Fallklappenrelais: 127 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,0005 kA L/R < 20 ms
- Fallklappenrelais: 220 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,00015 kA L/R < 20 ms
- Fallklappenrelais: 24 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,002 kA L/R < 20 ms
- Fallklappenrelais: 250 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,0002 kA L/R < 20 ms
- Fallklappenrelais: 48 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,001 kA L/R < 20 ms
- Steuerrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 8 A Ausschaltvermögen: 0,005 kA cos φ > 0,3 Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 8 A Ausschaltvermögen: 0,008 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0005 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0007 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0001 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0003 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,004 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,006 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,008 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 250 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,001 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,002 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,004 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Ausgangstyp：
- Fallklappenrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 2 A Ausschaltvermögen: 0,001 kA cos φ > 0,3
- Fallklappenrelais: 127 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,0005 kA L/R < 20 ms
- Fallklappenrelais: 220 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,00015 kA L/R < 20 ms
- Fallklappenrelais: 24 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,002 kA L/R < 20 ms
- Fallklappenrelais: 250 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,0002 kA L/R < 20 ms
- Fallklappenrelais: 48 V DC Gleichstrom: 2 A Ausschaltvermögen: 0,001 kA L/R < 20 ms
- Steuerrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 8 A Ausschaltvermögen: 0,005 kA cos φ > 0,3 Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 100 - 240 V AC 47,5 - 63 Hz Gleichstrom: 8 A Ausschaltvermögen: 0,008 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0005 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 127 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0007 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0001 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 220 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0003 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,004 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,006 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 24 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,008 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 250 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,0002 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,001 kA L/R < 40 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,002 kA L/R < 20 ms Einschaltvermögen: < 15 A für 200 ms
- Steuerrelais: 48 V DC Gleichstrom: 8 A Ausschaltvermögen: 0,004 kA ohmsch Einschaltvermögen: < 15 A für 200 ms
- Höhe：
- 170 mm
- Höhe：
- 170 mm
- Breite：
- 40 mm
- Breite：
- 40 mm
- Tiefe：
- 120 mm
- Tiefe：
- 120 mm
- Produktgewicht：
- 0,38 kg
- Produktgewicht：
- 0,38 kg
- Mechanische Robustheit：
- Erdbeben im Betrieb (Level: 2) : 1 Gn (vertikale Achsen) entspricht IEC 60255-21-3
- Erdbeben im Betrieb (Level: 2) : 2 Gn (horizontale Achsen) entspricht IEC 60255-21-3
- Rucke abgeschaltet (Level: 2) : 20 Gn/16 ms entspricht IEC 60255-21-2
- Schocks abgeschaltet (Level: 2) : 27 Gn/11 ms entspricht IEC 60255-21-2
- Schocks im Betrieb (Level: 2) : 10 Gn/11 ms entspricht IEC 60255-21-2
- Schwingungen abgeschaltet (Level: 2) : 2 Gn, 10 Hz - 150 Hz entspricht IEC 60255-21-1
- Schwingungen im Betrieb (Level: 2) : 1 Gn, 10 Hz - 150 Hz entspricht IEC 60255-21-1
- Schwingungen im Betrieb (Level: Fc) : 2 Hz - 13,2 Hz, a = +/-1 mm entspricht IEC 60068-2-6
- Mechanische Robustheit：
- Erdbeben im Betrieb (Level: 2) : 1 Gn (vertikale Achsen) entspricht IEC 60255-21-3
- Erdbeben im Betrieb (Level: 2) : 2 Gn (horizontale Achsen) entspricht IEC 60255-21-3
- Rucke abgeschaltet (Level: 2) : 20 Gn/16 ms entspricht IEC 60255-21-2
- Schocks abgeschaltet (Level: 2) : 27 Gn/11 ms entspricht IEC 60255-21-2
- Schocks im Betrieb (Level: 2) : 10 Gn/11 ms entspricht IEC 60255-21-2
- Schwingungen abgeschaltet (Level: 2) : 2 Gn, 10 Hz - 150 Hz entspricht IEC 60255-21-1
- Schwingungen im Betrieb (Level: 2) : 1 Gn, 10 Hz - 150 Hz entspricht IEC 60255-21-1
- Schwingungen im Betrieb (Level: Fc) : 2 Hz - 13,2 Hz, a = +/-1 mm entspricht IEC 60068-2-6
- Zusatzanschlussklemme：
- Schraubstecker1 Kabel 0,2…2,5 mm²
- Schraubstecker1 Kabel 1,5 mm²
- Schraubstecker1 Kabel 2,5 mm²
- Schraubstecker2 Kabel 0,2…1 mm²
- Schraubstecker2 Kabel 1 mm²
- Zusatzanschlussklemme：
- Schraubstecker1 Kabel 0,2…2,5 mm²
- Schraubstecker1 Kabel 1,5 mm²
- Schraubstecker1 Kabel 2,5 mm²
- Schraubstecker2 Kabel 0,2…1 mm²
- Schraubstecker2 Kabel 1 mm²
Montage
- Elektromagnetische Verträglichkeit：
- 1 MHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 1 kV DM, entspricht IEC 60255-22-1
- 1 MHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 2,5 kV DM, entspricht ANSI C37.90.1
- 100 kHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 1 kV DM, entspricht IEC 61000-4-12
- Leitungsgebundene Störemission: (Emissionstests), entspricht IEC 60255-25
- Leitungsgebundene Störemission: (Emissionstests), A, entspricht EN 55022
- Störende Feldemission: (Emissionstests), entspricht IEC 60255-25
- Störende Feldemission: (Emissionstests), A, entspricht EN 55022
- Elektrostatische Entladung: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 8 kV Luft, 4 kV Kontakt, entspricht ANSI C37.90.3
- Elektrostatische Entladung: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 8 kV Luft, 6 kV Kontakt, entspricht IEC 60255-22-2
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 4kV, 2,5 kHz, entspricht ANSI C37.90.1
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), A und B, 4kV, 2,5 kHz/2 kV, 5 kHz, entspricht IEC 60255-22-4
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), IV, 4kV, 2,5 kHz, entspricht IEC 61000-4-4
- Störfestigkeit gegenüber leitungsgebundenen HF-Störungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), III, 10 V, entspricht IEC 60255-22-6
- Störfestigkeit gegenüber magnetischen Felder mit Netzfrequenz: (Störfestigkeitsprüfungen-abgestrahlte Störungen), IV, 30 A/m (dauernd)-300 A/m (1-3 s), entspricht IEC 61000-4-8
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 10 V/m, 80 MHz - 1 GHz, entspricht IEC 60255-22-3
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 35 V/m, 25 MHz - 1 GHz, entspricht ANSI C37.90.2
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), III, 10 V/m, 80 MHz - 2 GHz, entspricht IEC 61000-4-3
- Stoßspannungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), III, 2 kV CM, 1 kV DM, entspricht IEC 61000-4-5
- Spannungsabunterbrechungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 100 % während 100 ms, entspricht IEC 60255-11
- Elektromagnetische Verträglichkeit：
- 1 MHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 1 kV DM, entspricht IEC 60255-22-1
- 1 MHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 2,5 kV DM, entspricht ANSI C37.90.1
- 100 kHz gedämpfte oszillierende Welle: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 2,5 kV CM, 1 kV DM, entspricht IEC 61000-4-12
- Leitungsgebundene Störemission: (Emissionstests), entspricht IEC 60255-25
- Leitungsgebundene Störemission: (Emissionstests), A, entspricht EN 55022
- Störende Feldemission: (Emissionstests), entspricht IEC 60255-25
- Störende Feldemission: (Emissionstests), A, entspricht EN 55022
- Elektrostatische Entladung: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 8 kV Luft, 4 kV Kontakt, entspricht ANSI C37.90.3
- Elektrostatische Entladung: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 8 kV Luft, 6 kV Kontakt, entspricht IEC 60255-22-2
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 4kV, 2,5 kHz, entspricht ANSI C37.90.1
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), A und B, 4kV, 2,5 kHz/2 kV, 5 kHz, entspricht IEC 60255-22-4
- Schnelle Stoßspannungsspitzen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), IV, 4kV, 2,5 kHz, entspricht IEC 61000-4-4
- Störfestigkeit gegenüber leitungsgebundenen HF-Störungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), III, 10 V, entspricht IEC 60255-22-6
- Störfestigkeit gegenüber magnetischen Felder mit Netzfrequenz: (Störfestigkeitsprüfungen-abgestrahlte Störungen), IV, 30 A/m (dauernd)-300 A/m (1-3 s), entspricht IEC 61000-4-8
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 10 V/m, 80 MHz - 1 GHz, entspricht IEC 60255-22-3
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), 35 V/m, 25 MHz - 1 GHz, entspricht ANSI C37.90.2
- Störfestigkeit gegenüber abgestrahlten Feldern: (Störfestigkeitsprüfungen-abgestrahlte Störungen), III, 10 V/m, 80 MHz - 2 GHz, entspricht IEC 61000-4-3
- Stoßspannungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), III, 2 kV CM, 1 kV DM, entspricht IEC 61000-4-5
- Spannungsabunterbrechungen: (Störfestigkeitsprüfungen-leitungsgebundene Störungen), 100 % während 100 ms, entspricht IEC 60255-11
- Klimafestigkeit：
- Korrosionseinfluss / Gastest 2 (im Betrieb) : 21 Tage, 75 % RH, 25 °C, 0,5 ppm H2S, 1 ppm S02 entspricht IEC 60068-2-60
- Korrosionseinfluss / Gastest 4 (im Betrieb) : 21 Tage, 75 % RH, 25 °C, 0,01 ppm H2S, 0,2 ppm S02, 0,2 ppm NO2, 0,01 ppm CI2 entspricht IEC 60068-2-60
- Permanente Feuchtwärme-Exposition (im Betrieb) : Cab: 10 days, 93 % RH, 40 °C entspricht IEC 60068-2-78
- Permanente Feuchtwärme-Exposition (bei Lagerung) : Cab: 56 Tage, 93 % RH, 40 °C entspricht IEC 60068-2-78
- Permanente Feuchtwärme-Exposition (bei Lagerung) : Db: 6 Tage, 95 % RH, 55 °C entspricht IEC 60068-2-30
- Kälteexposition (im Betrieb) : Ad: - 25 °C entspricht IEC 60068-2-1
- Kälteexposition (bei Lagerung) : Ab: - 25 °C entspricht IEC 60068-2-1
- Trockenhitze-Exposition (im Betrieb) : Bd: 70 °C entspricht IEC 60068-2-2
- Trockenhitze-Exposition (bei Lagerung) : Bb: 70 °C entspricht IEC 60068-2-2
- Salznebel (im Betrieb) : Kb/2: 6 Tage entspricht IEC 60068-2-52
- Temperaturschwankung mit vorgegebenem Schwankungsanteil (bei Lagerung) : Nb: - 25 °C bis 70 °C, 5 °C/min entspricht IEC 60068-2-14
- Klimafestigkeit：
- Korrosionseinfluss / Gastest 2 (im Betrieb) : 21 Tage, 75 % RH, 25 °C, 0,5 ppm H2S, 1 ppm S02 entspricht IEC 60068-2-60
- Korrosionseinfluss / Gastest 4 (im Betrieb) : 21 Tage, 75 % RH, 25 °C, 0,01 ppm H2S, 0,2 ppm S02, 0,2 ppm NO2, 0,01 ppm CI2 entspricht IEC 60068-2-60
- Permanente Feuchtwärme-Exposition (im Betrieb) : Cab: 10 days, 93 % RH, 40 °C entspricht IEC 60068-2-78
- Permanente Feuchtwärme-Exposition (bei Lagerung) : Cab: 56 Tage, 93 % RH, 40 °C entspricht IEC 60068-2-78
- Permanente Feuchtwärme-Exposition (bei Lagerung) : Db: 6 Tage, 95 % RH, 55 °C entspricht IEC 60068-2-30
- Kälteexposition (im Betrieb) : Ad: - 25 °C entspricht IEC 60068-2-1
- Kälteexposition (bei Lagerung) : Ab: - 25 °C entspricht IEC 60068-2-1
- Trockenhitze-Exposition (im Betrieb) : Bd: 70 °C entspricht IEC 60068-2-2
- Trockenhitze-Exposition (bei Lagerung) : Bb: 70 °C entspricht IEC 60068-2-2
- Salznebel (im Betrieb) : Kb/2: 6 Tage entspricht IEC 60068-2-52
- Temperaturschwankung mit vorgegebenem Schwankungsanteil (bei Lagerung) : Nb: - 25 °C bis 70 °C, 5 °C/min entspricht IEC 60068-2-14
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 5,7 cm
- VPE 1 Höhe：
- 5,7 cm
- VPE 1 Breite：
- 14,4 cm
- VPE 1 Breite：
- 14,4 cm
- VPE 1 Länge：
- 21,0 cm
- VPE 1 Länge：
- 21,0 cm
- VPE 1 Gewicht：
- 555,0 g
- VPE 1 Gewicht：
- 555,0 g
- VPE 2 Art：
- S03
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 10
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 6,263 kg
- VPE 2 Gewicht：
- 6,263 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
- Gewährleistung：
- 18 Monate
