56170

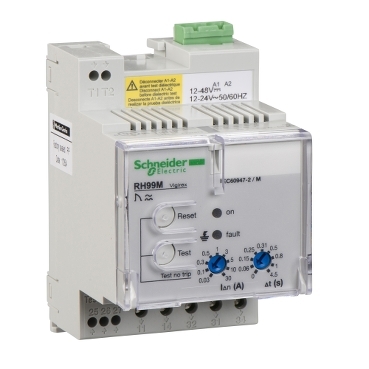

56170 Schneider 原厂跨境代采
56170基本信息

型号: 56170

参考面价： 928.00 EUR

RH99M接地故障继电器，带手动复位，0.03-30A，0-4.5 s，24V
  • 产品的环保性更多信息
56170基本属性
净重：0.300 KG
毛重：0.360 KG
长度：74 mm
宽度：54 mm
高度：81 mm
56170主要特点
系列：
VigiPacT
系列：
VigiPacT
设备的简短描述：
RH99M
设备的简短描述：
RH99M
产品或组件类型：
Fehlerstrom-Schutzrelais
产品或组件类型：
Fehlerstrom-Schutzrelais
设备应用程序：
Schutzrelais
设备应用程序：
Schutzrelais
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
接地故障保护等级：
Typ A
接地故障保护等级：
Typ A
设置类型：
Selektor
设置类型：
Selektor
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
接地故障灵敏度：
0,03…30 A
接地故障灵敏度：
0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
传统封闭热电流：
8 A
传统封闭热电流：
8 A
最小负载：
10 mA bei 12 V
最小负载：
10 mA bei 12 V
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
功耗（VA）：
4 VA
功耗（VA）：
4 VA
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
接地系统：
  • TN-S
  • IT
  • TT
接地系统：
  • TN-S
  • IT
  • TT
[Uimp]设计抗震性：
8 kV
[Uimp]设计抗震性：
8 kV
提供：
Manuelle Rückstellung
提供：
Manuelle Rückstellung
56170主要特点
系列：
VigiPacT
系列：
VigiPacT
设备的简短描述：
RH99M
设备的简短描述：
RH99M
产品或组件类型：
Fehlerstrom-Schutzrelais
产品或组件类型：
Fehlerstrom-Schutzrelais
设备应用程序：
Schutzrelais
设备应用程序：
Schutzrelais
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
接地故障保护等级：
Typ A
接地故障保护等级：
Typ A
设置类型：
Selektor
设置类型：
Selektor
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
接地故障灵敏度：
0,03…30 A
接地故障灵敏度：
0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
传统封闭热电流：
8 A
传统封闭热电流：
8 A
最小负载：
10 mA bei 12 V
最小负载：
10 mA bei 12 V
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
功耗（VA）：
4 VA
功耗（VA）：
4 VA
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
接地系统：
  • TN-S
  • IT
  • TT
接地系统：
  • TN-S
  • IT
  • TT
[Uimp]设计抗震性：
8 kV
[Uimp]设计抗震性：
8 kV
提供：
Manuelle Rückstellung
提供：
Manuelle Rückstellung
56170其他功能
测试功能：
  • Ferntest
  • Lokal
测试功能：
  • Ferntest
  • Lokal
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
9mm网格：
6
9mm网格：
6
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
宽度：
54 mm
宽度：
54 mm
身高：
81 mm
身高：
81 mm
深度：
74 mm
深度：
74 mm
产品重量：
0,3 kg
产品重量：
0,3 kg
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
56170其他功能
测试功能：
  • Ferntest
  • Lokal
测试功能：
  • Ferntest
  • Lokal
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
9mm网格：
6
9mm网格：
6
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
宽度：
54 mm
宽度：
54 mm
身高：
81 mm
身高：
81 mm
深度：
74 mm
深度：
74 mm
产品重量：
0,3 kg
产品重量：
0,3 kg
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
56170装配
56170装配
56170包装单位
56170包装单位
56170合同担保
56170合同担保
56170
业务合作
56170 - Schneider产品主图

基本信息

型号: 56170

参考面价： 928.00 EUR

RH99M接地故障继电器，带手动复位，0.03-30A，0-4.5 s，24V
  • ·产品的环保性更多信息
主要特点
系列：
VigiPacT
系列：
VigiPacT
设备的简短描述：
RH99M
设备的简短描述：
RH99M
产品或组件类型：
Fehlerstrom-Schutzrelais
产品或组件类型：
Fehlerstrom-Schutzrelais
设备应用程序：
Schutzrelais
设备应用程序：
Schutzrelais
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
接地故障保护等级：
Typ A
接地故障保护等级：
Typ A
设置类型：
Selektor
设置类型：
Selektor
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
接地故障灵敏度：
0,03…30 A
接地故障灵敏度：
0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
传统封闭热电流：
8 A
传统封闭热电流：
8 A
最小负载：
10 mA bei 12 V
最小负载：
10 mA bei 12 V
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
功耗（VA）：
4 VA
功耗（VA）：
4 VA
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
接地系统：
  • TN-S
  • IT
  • TT
接地系统：
  • TN-S
  • IT
  • TT
[Uimp]设计抗震性：
8 kV
[Uimp]设计抗震性：
8 kV
提供：
Manuelle Rückstellung
提供：
Manuelle Rückstellung
主要特点
系列：
VigiPacT
系列：
VigiPacT
设备的简短描述：
RH99M
设备的简短描述：
RH99M
产品或组件类型：
Fehlerstrom-Schutzrelais
产品或组件类型：
Fehlerstrom-Schutzrelais
设备应用程序：
Schutzrelais
设备应用程序：
Schutzrelais
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
接地故障保护等级：
Typ A
接地故障保护等级：
Typ A
设置类型：
Selektor
设置类型：
Selektor
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
剩余接地故障灵敏度的调整类型：
9 regelbare Einstellungen
接地故障灵敏度：
0,03…30 A
接地故障灵敏度：
0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
地面关闭时的时间延迟：
  • Unverzögert für 0,03 A
  • 9 regelbare Einstellungen 0…4,5 s für 0,03…30 A
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
电流互感器的兼容性：
  • VigiPacT TOA Fehlerstromsensor
  • VigiPacT A Fehlerstromsensor
  • VigiPacT L Fehlerstromsensor
传统封闭热电流：
8 A
传统封闭热电流：
8 A
最小负载：
10 mA bei 12 V
最小负载：
10 mA bei 12 V
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
[UH，nom]额定工作电压：
  • 12 - 24 V AC 50/60 Hz 55 - 120 %
  • 12 - 48 V DC 55 - 120 %
功耗（VA）：
4 VA
功耗（VA）：
4 VA
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
受控配电系统：
  • 1000 V - AC bei 50/60 Hz (Maximum)
  • 1000 V - AC bei 400 Hz (Maximum)
接地系统：
  • TN-S
  • IT
  • TT
接地系统：
  • TN-S
  • IT
  • TT
[Uimp]设计抗震性：
8 kV
[Uimp]设计抗震性：
8 kV
提供：
Manuelle Rückstellung
提供：
Manuelle Rückstellung
其他功能
测试功能：
  • Ferntest
  • Lokal
测试功能：
  • Ferntest
  • Lokal
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
9mm网格：
6
9mm网格：
6
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
宽度：
54 mm
宽度：
54 mm
身高：
81 mm
身高：
81 mm
深度：
74 mm
深度：
74 mm
产品重量：
0,3 kg
产品重量：
0,3 kg
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
其他功能
测试功能：
  • Ferntest
  • Lokal
测试功能：
  • Ferntest
  • Lokal
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
监控：
  • Elektronik (kontinuierlich)
  • Stromversorgung (kontinuierlich)
  • Relais/Sensor-Schnittstelle (kontinuierlich)
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
测量类型：
Interne Messung Erdschlussstrom, Bereich: 80 - 100 %
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
防篡改保护d。：
Durch plombierbares Gehäuse geschützt
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
终端：
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,2…2,5 mm² fest AWG 24 - AWG 12
  • Hilfs-Netzgerät: Klemmenleiste Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Fehler: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Relais-Test und Fehler-Reset: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1 mm² flexibel AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,14…1,5 mm² fest AWG 26 - AWG 16
  • Sensor: Schraubklemme Kabel(n) 0,25…0,5 mm² flexibel AWG 26 - AWG 16
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…2,5 mm² flexibel AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,2…4 mm² fest AWG 24 - AWG 12
  • Spannung vorhanden: Schraubklemme Kabel(n) 0,25…2,5 mm² flexibel AWG 24 - AWG 12
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
剥线长度：
  • Hilfs-Netzgerät: 7 mm für oben Verbindung
  • Fehler: 8 mm für unten Verbindung
  • Relais-Test und Fehler-Reset: 5 mm für unten Verbindung
  • Sensor: 5 mm für oben Verbindung
  • Spannung vorhanden: 8 mm für unten Verbindung
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
[M] 拧紧力矩：
  • Hilfs-Netzgerät: 0,6 Nm oben
  • Fehler: 0,6 Nm unten
  • Relais-Test und Fehler-Reset: 0,25 Nm unten
  • Sensor: 0,25 Nm oben
  • Spannung vorhanden: 0,6 Nm unten
9mm网格：
6
9mm网格：
6
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
标准：
  • EN/IEC 60947-2 Annex M
  • EN/IEC 60755
  • UL 1053
  • CAN/CSA C22.2 No. 144
宽度：
54 mm
宽度：
54 mm
身高：
81 mm
身高：
81 mm
深度：
74 mm
深度：
74 mm
产品重量：
0,3 kg
产品重量：
0,3 kg
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护等级（IP）：
  • IP40 an der Vorderseite: conforming to EN/IEC 60529
  • IP30 auf Seitenteilen: conforming to EN/IEC 60529
  • IP20 auf Anschlussklemmen: conforming to EN/IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
机械坚固性：
  • Feuerbeständigkeit entspricht IEC 60695-2-1
  • IK-Schutz 2 Joule: IK07 entspricht EN 50102
  • Schwingungen 13,2 - 100 Hz: 0,7 g
  • Schwingungen 2 - 13,2 Hz: +/-1 mm
装配
装配
包装单位
包装单位
合同担保
合同担保

业务合作

  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
