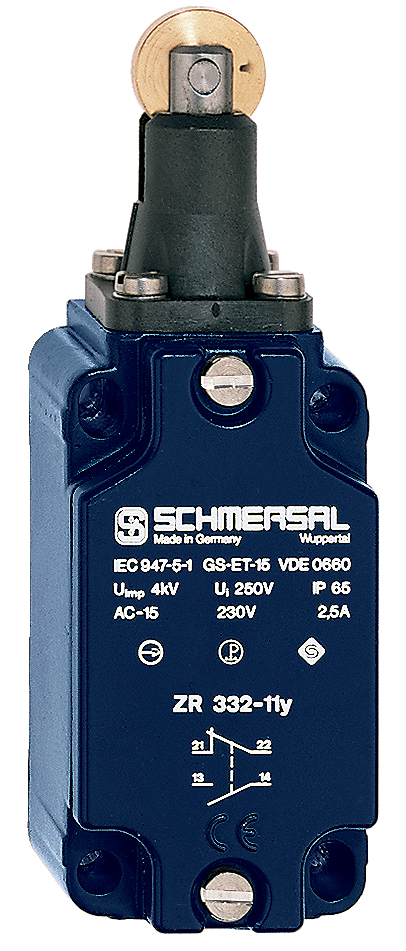

ZR 332-11Y-1338 101054564
ZR 332-11Y-1338 101054564基本信息
型号: ZR 332-11Y-1338
订货号: 101054564
- 金属外壳
- 广泛的执行器
- 主要耐油和耐汽油
- 40毫米x 76毫米x 40毫米
- 执行机构可转换4 x 90°。
- 1行入口M 20 x 1.5
- 宽接触开口
- 开关点的高重复性
- 镀金实心银触点
- 磁记忆跳跃系统
- 接触系统与跳变系统分离，因此开关点恒定，与接触烧伤无关
- 根据EN 50041设计
ZR 332-11Y-1338 101054564基本属性
净重：0.220 KG
长度：40 mm
宽度：40 mm
高度：117 mm
ZR 332-11Y-1338 101054564产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZR 332-11Y-1338
- 项目编号（订单编号）：
- 101054564
- EAN（欧洲商品编号）：
- 4030661454429
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
ZR 332-11Y-1338 101054564产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZR 332-11Y-1338
- 项目编号（订单编号）：
- 101054564
- EAN（欧洲商品编号）：
- 4030661454429
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
ZR 332-11Y-1338 101054564授权和法规
- 证书：
- CCC
ZR 332-11Y-1338 101054564授权和法规
- 证书：
- CCC
ZR 332-11Y-1338 101054564一般数据
- 规则：
- BG-GS-ET-15
- EN IEC 60947-5-1
- 住房设计：
- Normbauform
- 驱动形式符合EN 50041：
- C
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 220 g
ZR 332-11Y-1338 101054564一般数据
- 规则：
- BG-GS-ET-15
- EN IEC 60947-5-1
- 住房设计：
- Normbauform
- 驱动形式符合EN 50041：
- C
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 220 g
ZR 332-11Y-1338 101054564一般数据
- 安全功能：
- Ja
- 辅助触点数量：
- 1
- 安全触点数量：
- 1
ZR 332-11Y-1338 101054564一般数据
- 安全功能：
- Ja
- 辅助触点数量：
- 1
- 安全触点数量：
- 1
ZR 332-11Y-1338 101054564安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
ZR 332-11Y-1338 101054564安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
ZR 332-11Y-1338 101054564安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
ZR 332-11Y-1338 101054564安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
ZR 332-11Y-1338 101054564机械数据
- 执行机构：
- Rollendruckbolzen
- 辊的材料：
- Messing (Me)
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 操作力：
- 31 N
- 触点开口宽度：
- > 2 x 1,25 mm (bei vollem Hub)
- 最低运行速度：
- 10 mm/min
- 切换点重复性：
- 0,02 mm
ZR 332-11Y-1338 101054564机械数据
- 执行机构：
- Rollendruckbolzen
- 辊的材料：
- Messing (Me)
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 操作力：
- 31 N
- 触点开口宽度：
- > 2 x 1,25 mm (bei vollem Hub)
- 最低运行速度：
- 10 mm/min
- 切换点重复性：
- 0,02 mm
ZR 332-11Y-1338 101054564机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
ZR 332-11Y-1338 101054564机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
ZR 332-11Y-1338 101054564机械数据
- 连接器类型：
- Kupplung
ZR 332-11Y-1338 101054564机械数据
- 连接器类型：
- Kupplung
ZR 332-11Y-1338 101054564机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 116,5 mm
ZR 332-11Y-1338 101054564机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 116,5 mm
ZR 332-11Y-1338 101054564环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -30 ... +80 °C
ZR 332-11Y-1338 101054564环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -30 ... +80 °C
ZR 332-11Y-1338 101054564环境条件.绝缘特性
- 设计抗震Uimp：
- 4 kV
ZR 332-11Y-1338 101054564环境条件.绝缘特性
- 设计抗震Uimp：
- 4 kV
ZR 332-11Y-1338 101054564电气数据
- 连续热电流：
- 6 A
- 有条件设计短路电流：
- 1.000 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 2,5 ms
- 最大开关频率：
- 3.000 /h
- 切换时间，最小值：
- 1,5 ms
- 接触材料，电动：
- Silber, vergoldet (AgNi 15 + Au 0,3µm)
ZR 332-11Y-1338 101054564电气数据
- 连续热电流：
- 6 A
- 有条件设计短路电流：
- 1.000 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 2,5 ms
- 最大开关频率：
- 3.000 /h
- 切换时间，最小值：
- 1,5 ms
- 接触材料，电动：
- Silber, vergoldet (AgNi 15 + Au 0,3µm)
