Schmersal TV9H 015-02Y 101059271
TV9H 015-02Y 101059271
TV9H 015-02Y
基本信息
型号: TV9H 015-02Y
订货号: 101059271
- ·3 Leitungseinführung M 20 x 1.5
- ·Metallgehäuse
- ·2 Kontakte
- ·67 mm x 75 mm x 43 mm (Grundgerät)
- ·Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- ·Betätiger stufenlos um 360º einstellbar
- ·Betätiger ist um 180º auf Welle umsetzbar
- ·Rundstab aus Stahl
Bestelldaten
- Hinweis (Lieferfähigkeit)：
- Nicht mehr lieferbar!
- Produkt-Typbezeichnung：
- TV9H 015-02Y
- Artikelnummer (Bestellnummer)：
- 101059271
- EAN (European Article Number)：
- 4030661035284
- eCl@ss Nummer, Version 12.0：
- 27-27-06-01
- eCl@ss Nummer, Version 11.0：
- 27-27-06-01
- eCl@ss Nummer, Version 9.0：
- 27-27-06-01
- ETIM Nummer, Version 7.0：
- EC000030
- ETIM Nummer, Version 6.0：
- EC000030
Zulassungen - Vorschriften
- Zertifikate：
- CCC
Allgemeine Daten
- Vorschriften：
- EN IEC 60947-5-1
- Wirkprinzip：
- mechanisch
- Werkstoff des Gehäuses：
- Leichtmetall-Druckguss, lackiert
- Werkstoff der Gehäusebeschichtung：
- lackiert
- Werkstoff des Stabes：
- Stahl
- Bruttogewicht：
- 429 g
Allgemeine Daten - Eigenschaften
- Anzahl der Öffner：
- 2
Mechanische Daten

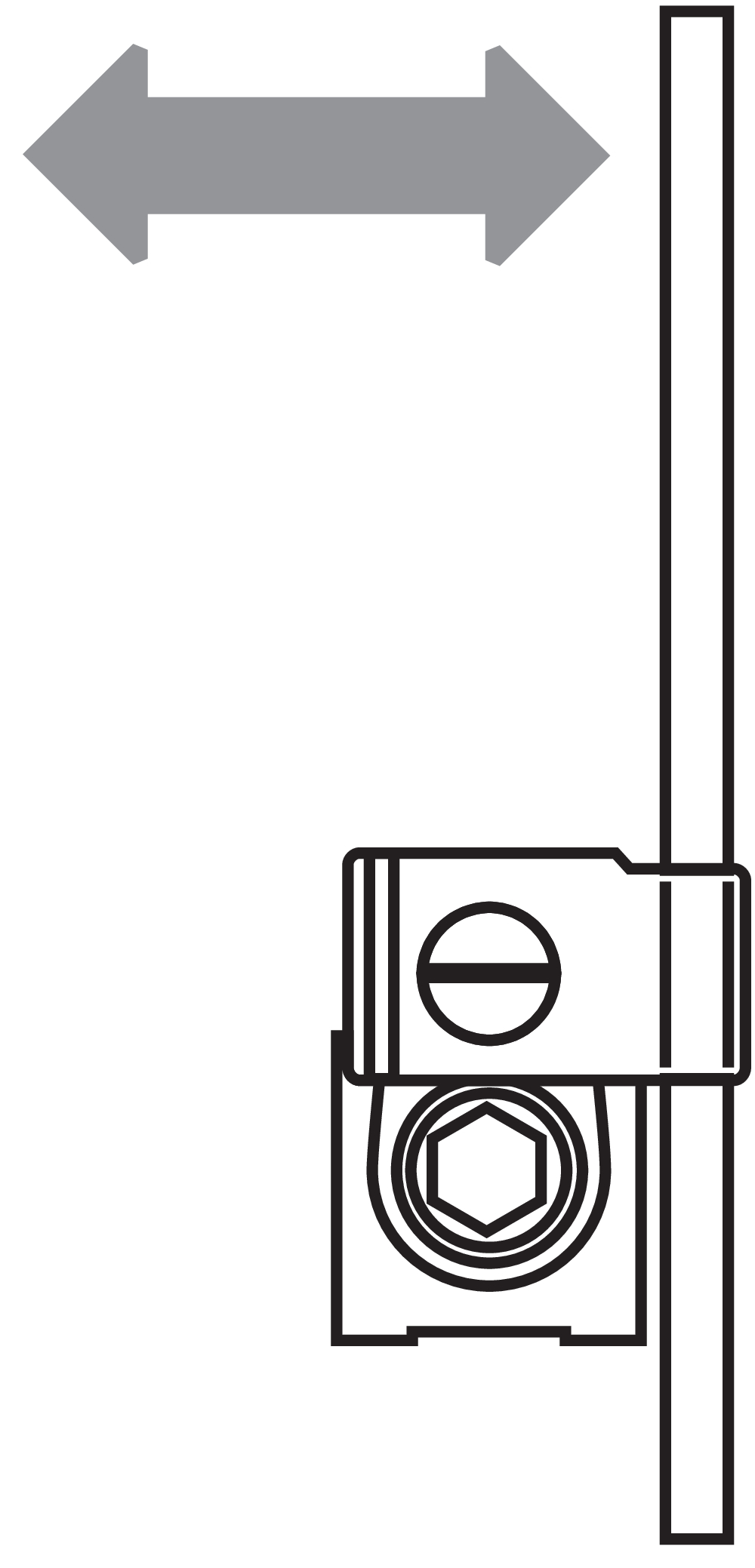

- Betätigungselement：
- Stabschwenkhebel
- Mechanische Lebensdauer, minimum：
- 5.000.000 Schaltspiele
- Anfahrwinkel, von links：
- 30 °
- Anfahrwinkel, von rechts：
- 30 °
- Kontaktöffnungsweite：
- 2 x 2,5 mm
- Betätigungsgeschwindigkeit, minimum：
- 1 mm/min
- Betätigungsgeschwindigkeit, maximum：
- 3 m/s
- Hinweis (Betätigungsgeschwindigkeit)：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
- Betätigungsdrehmoment：
- 0,2 Nm
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Umgebungsbedingungen - Isolationskennwerte
Elektrische Daten
