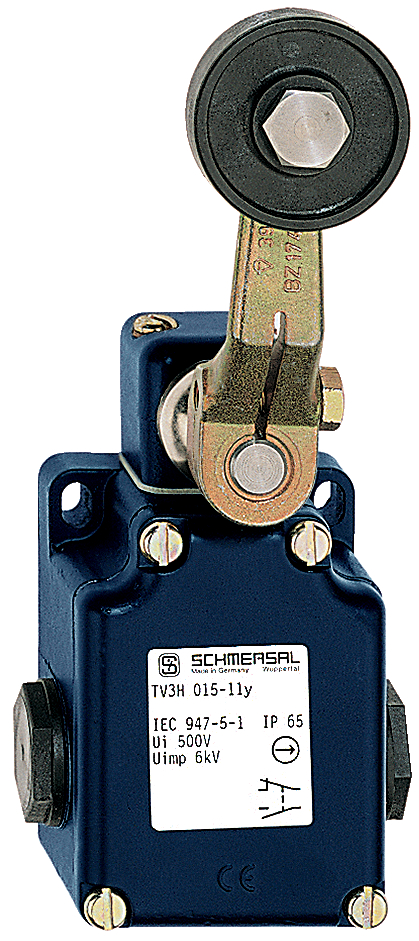

TV3H 015-11Y 131058042
TV3H 015-11Y 131058042基本信息
型号: TV3H 015-11Y
订货号: 131058042
参考面价： 135.80 EUR
- 3线入口M 20 x 1.5
- 金属外壳
- 2个联系人
- 67毫米x 75毫米x 43毫米（基本单元）
- 执行器可以改装4 x 90º
- 执行机构可360º无限调节
- 执行机构可以180º转换为轴
TV3H 015-11Y 131058042基本属性
净重：0.446 KG
长度：43 mm
宽度：67 mm
高度：171 mm
TV3H 015-11Y 131058042产品资料
- 产品型号名称：
- TV3H 015-11Y
- 项目编号（订单编号）：
- 131058042
- EAN（欧洲商品编号）：
- 8905236105357
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TV3H 015-11Y 131058042产品资料
- 产品型号名称：
- TV3H 015-11Y
- 项目编号（订单编号）：
- 131058042
- EAN（欧洲商品编号）：
- 8905236105357
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TV3H 015-11Y 131058042授权和法规
- 证书：
- CCC
TV3H 015-11Y 131058042授权和法规
- 证书：
- CCC
TV3H 015-11Y 131058042一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 446 g
TV3H 015-11Y 131058042一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 446 g
TV3H 015-11Y 131058042一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TV3H 015-11Y 131058042一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TV3H 015-11Y 131058042机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
- 工作扭矩：
- 0,2 Nm
TV3H 015-11Y 131058042机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
- 工作扭矩：
- 0,2 Nm
TV3H 015-11Y 131058042机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TV3H 015-11Y 131058042机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TV3H 015-11Y 131058042机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 171 mm
- 卷的宽度：
- 8 mm
- 轧辊直径：
- 36 mm
TV3H 015-11Y 131058042机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 171 mm
- 卷的宽度：
- 8 mm
- 轧辊直径：
- 36 mm
TV3H 015-11Y 131058042环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TV3H 015-11Y 131058042环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TV3H 015-11Y 131058042环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
TV3H 015-11Y 131058042环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
TV3H 015-11Y 131058042电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
TV3H 015-11Y 131058042电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
