TS 422-01Y 101058334
TS 422-01Y 101058334基本信息
型号: TS 422-01Y
订货号: 101058334
参考面价： 93.65 EUR
- 2个电缆入口M 20 x 1.5
- 金属外壳
- 1联系人
- 106毫米x 71毫米x 63毫米（基本单元）
TS 422-01Y 101058334基本属性
净重：0.970 KG
长度：63 mm
宽度：106 mm
高度：97 mm
TS 422-01Y 101058334产品资料
- 产品型号名称：
- TS 422-01Y
- 项目编号（订单编号）：
- 101058334
- EAN（欧洲商品编号）：
- 4030661032108
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TS 422-01Y 101058334产品资料
- 产品型号名称：
- TS 422-01Y
- 项目编号（订单编号）：
- 101058334
- EAN（欧洲商品编号）：
- 4030661032108
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TS 422-01Y 101058334授权和法规
- 证书：
- INMETRO
- CCC
TS 422-01Y 101058334授权和法规
- 证书：
- INMETRO
- CCC
TS 422-01Y 101058334一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 970 g
TS 422-01Y 101058334一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 970 g
TS 422-01Y 101058334一般数据
- 开启器数量：
- 1
TS 422-01Y 101058334一般数据
- 开启器数量：
- 1
TS 422-01Y 101058334安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
TS 422-01Y 101058334安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
TS 422-01Y 101058334机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 接近角：
- 20 °

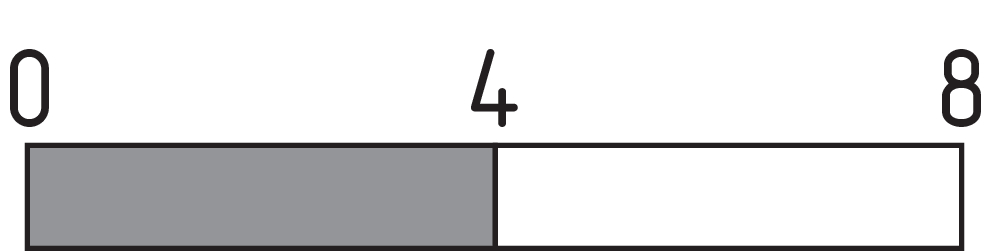

- 触点开口宽度：
- 2 x 6 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TS 422-01Y 101058334机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 接近角：
- 20 °
- 触点开口宽度：
- 2 x 6 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TS 422-01Y 101058334机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TS 422-01Y 101058334机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TS 422-01Y 101058334机械数据和尺寸
- 传感器长度：
- 63 mm
- 传感器的宽度：
- 106 mm
- 传感器的高度：
- 97 mm

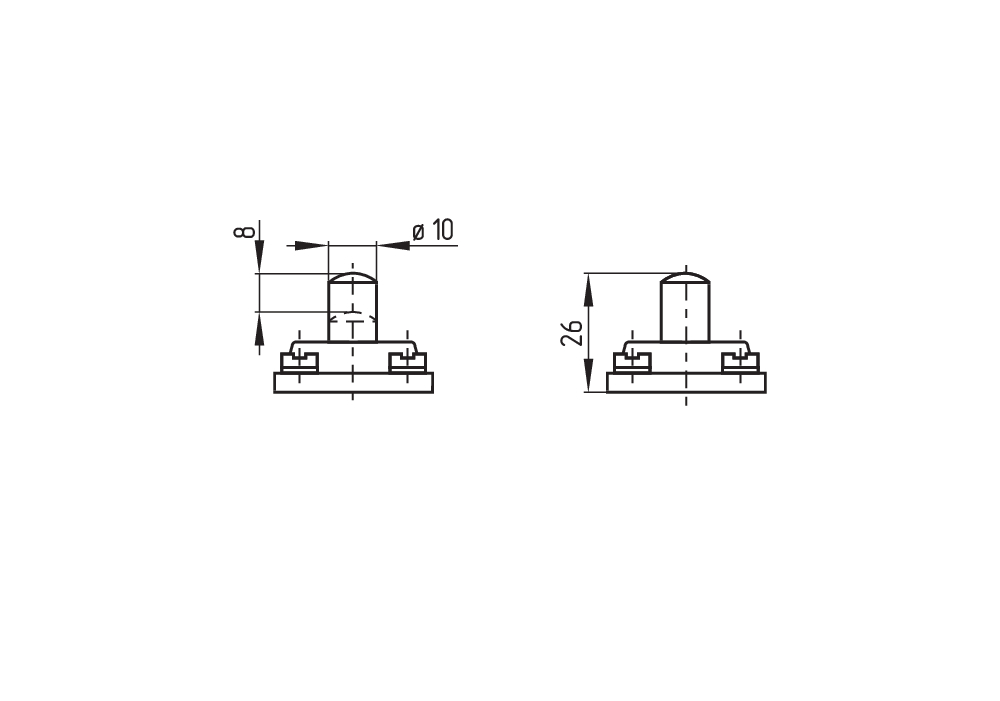

- 柱塞直径：
- 10 mm
TS 422-01Y 101058334机械数据和尺寸
- 传感器长度：
- 63 mm
- 传感器的宽度：
- 106 mm
- 传感器的高度：
- 97 mm
- 柱塞直径：
- 10 mm
TS 422-01Y 101058334环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TS 422-01Y 101058334环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TS 422-01Y 101058334环境条件.绝缘特性
- 设计绝缘电压Ui：
- 400 V
TS 422-01Y 101058334环境条件.绝缘特性
- 设计绝缘电压Ui：
- 400 V
TS 422-01Y 101058334电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Öffner (NC)
- 注释（开关元件）：
- mit Doppelunterbrechung
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
TS 422-01Y 101058334电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Öffner (NC)
- 注释（开关元件）：
- mit Doppelunterbrechung
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
TS 422-01Y 101058334笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
TS 422-01Y 101058334笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
