TS 015-11Y-M20 101170456
TS 015-11Y-M20 101170456基本信息
型号: TS 015-11Y-M20
订货号: 101170456
- 3线入口M 20 x 1.5
- 金属外壳
- 2个联系人
- 67毫米x 75毫米x 43毫米（基本单元）
TS 015-11Y-M20 101170456基本属性
净重：0.229 KG
长度：43 mm
宽度：67 mm
高度：86 mm
TS 015-11Y-M20 101170456产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- TS 015-11Y-M20
- 项目编号（订单编号）：
- 101170456
- EAN（欧洲商品编号）：
- 4030661297682
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TS 015-11Y-M20 101170456产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- TS 015-11Y-M20
- 项目编号（订单编号）：
- 101170456
- EAN（欧洲商品编号）：
- 4030661297682
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TS 015-11Y-M20 101170456授权和法规
- 证书：
- CCC
TS 015-11Y-M20 101170456授权和法规
- 证书：
- CCC
TS 015-11Y-M20 101170456一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 229 g
TS 015-11Y-M20 101170456一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 229 g
TS 015-11Y-M20 101170456一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TS 015-11Y-M20 101170456一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TS 015-11Y-M20 101170456机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角：
- 20 °
- 操作力：
- 14 N
- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TS 015-11Y-M20 101170456机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角：
- 20 °
- 操作力：
- 14 N

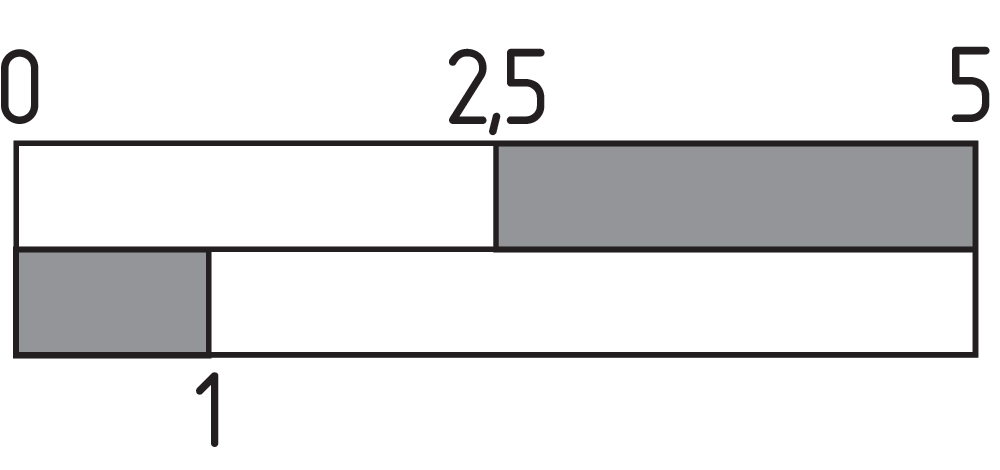

- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TS 015-11Y-M20 101170456机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TS 015-11Y-M20 101170456机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TS 015-11Y-M20 101170456机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 86 mm
- 柱塞直径：
- 6 mm
TS 015-11Y-M20 101170456机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 86 mm
- 柱塞直径：
- 6 mm
TS 015-11Y-M20 101170456环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TS 015-11Y-M20 101170456环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
TS 015-11Y-M20 101170456环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
TS 015-11Y-M20 101170456环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
TS 015-11Y-M20 101170456电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
TS 015-11Y-M20 101170456电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
TS 015-11Y-M20 101170456笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
TS 015-11Y-M20 101170456笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
