基本信息
型号: TL 470-33Y
订货号: 101059466
暂无参考面价,可询价获取报价

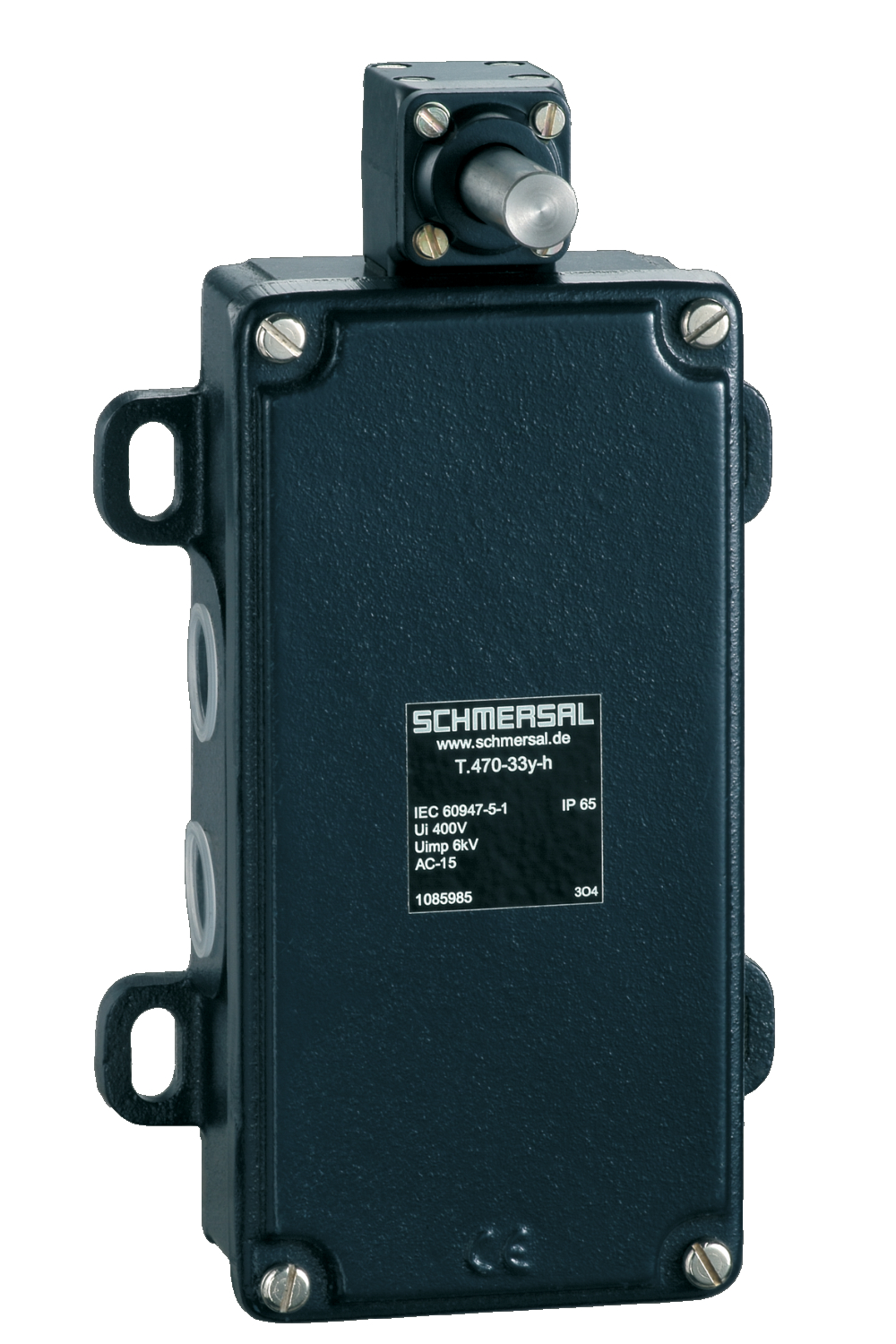

TL 470-33Y
- 4 Leitungseinführungen M 20 x 1.5
- Metallgehäuse
- 6 Kontakte

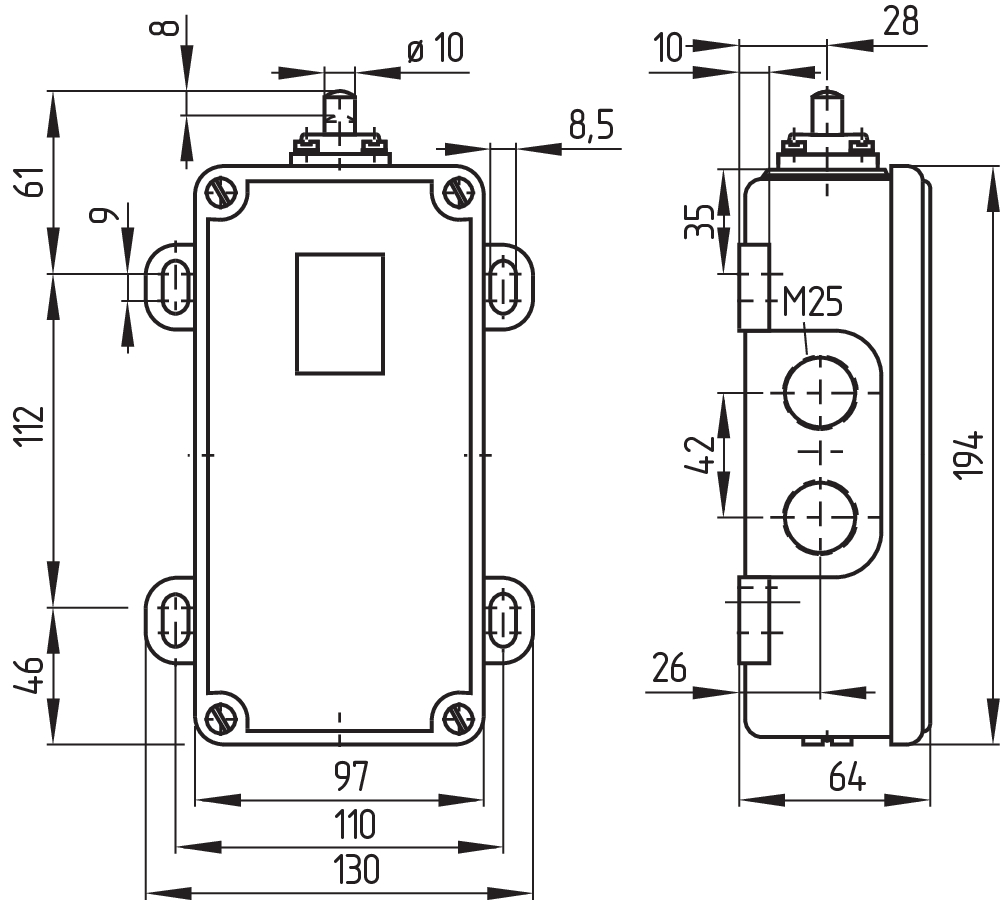

- 130 mm x 194 mm x 64 mm ( Grundgerät)

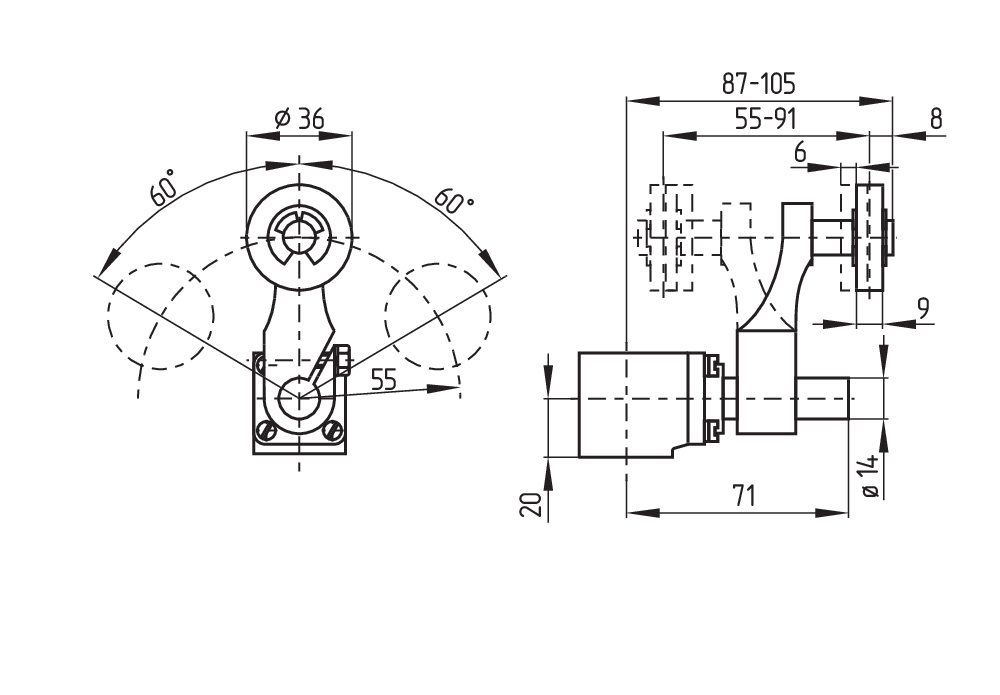

- Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- Betätiger stufenlos um 360º einstellbar
- Betätiger ist um 180º auf Welle umsetzbar
- in temperaturfester Ausführung ist die Rolle in 2 verschiedenen Positionen auf der Welle montierbar
基本属性
净重:3.035 KG
长度:64 mm
宽度:130 mm
高度:287 mm
Bestelldaten
- Produkt-Typbezeichnung:
- TL 470-33Y
- Artikelnummer (Bestellnummer):
- 101059466
- EAN (European Article Number):
- 4030661036076
- eCl@ss Nummer, Version 12.0:
- 27-27-06-01
- eCl@ss Nummer, Version 11.0:
- 27-27-06-01
- eCl@ss Nummer, Version 9.0:
- 27-27-06-01
- ETIM Nummer, Version 7.0:
- EC000030
- ETIM Nummer, Version 6.0:
- EC000030
Zulassungen - Vorschriften
- Zertifikate:
- INMETRO
Allgemeine Daten
- Vorschriften:
- EN IEC 60947-5-1
- Wirkprinzip:
- mechanisch
- Stößelform:
- Rolle
- Werkstoff des Gehäuses:
- Grauguss, verzinkt
- Werkstoff der Gehäusebeschichtung:
- lackiert
- Bruttogewicht:
- 3.035 g
Allgemeine Daten - Eigenschaften
- Anzahl der Öffner:
- 3
- Anzahl der Schließer:
- 3
Mechanische Daten
- Betätigungselement:
- Rollenschwenkhebel
- Werkstoff der Rolle:
- Kunststoff
- Mechanische Lebensdauer, minimum:
- 10.000.000 Schaltspiele
- Anfahrwinkel, von links:
- 30 °
- Anfahrwinkel, von rechts:
- 30 °
- Kontaktöffnungsweite:
- max. 2 x 6 mm
- Betätigungsgeschwindigkeit, minimum:
- 1 mm/min
- Betätigungsgeschwindigkeit, maximum:
- 3 m/s
- Hinweis (Betätigungsgeschwindigkeit):
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Umgebungsbedingungen - Isolationskennwerte
Elektrische Daten
