Schmersal TD 470-33Y 101059640
TD 470-33Y 101059640
TD 470-33Y
基本信息
型号: TD 470-33Y
订货号: 101059640
- ·4 Leitungseinführungen M 20 x 1.5

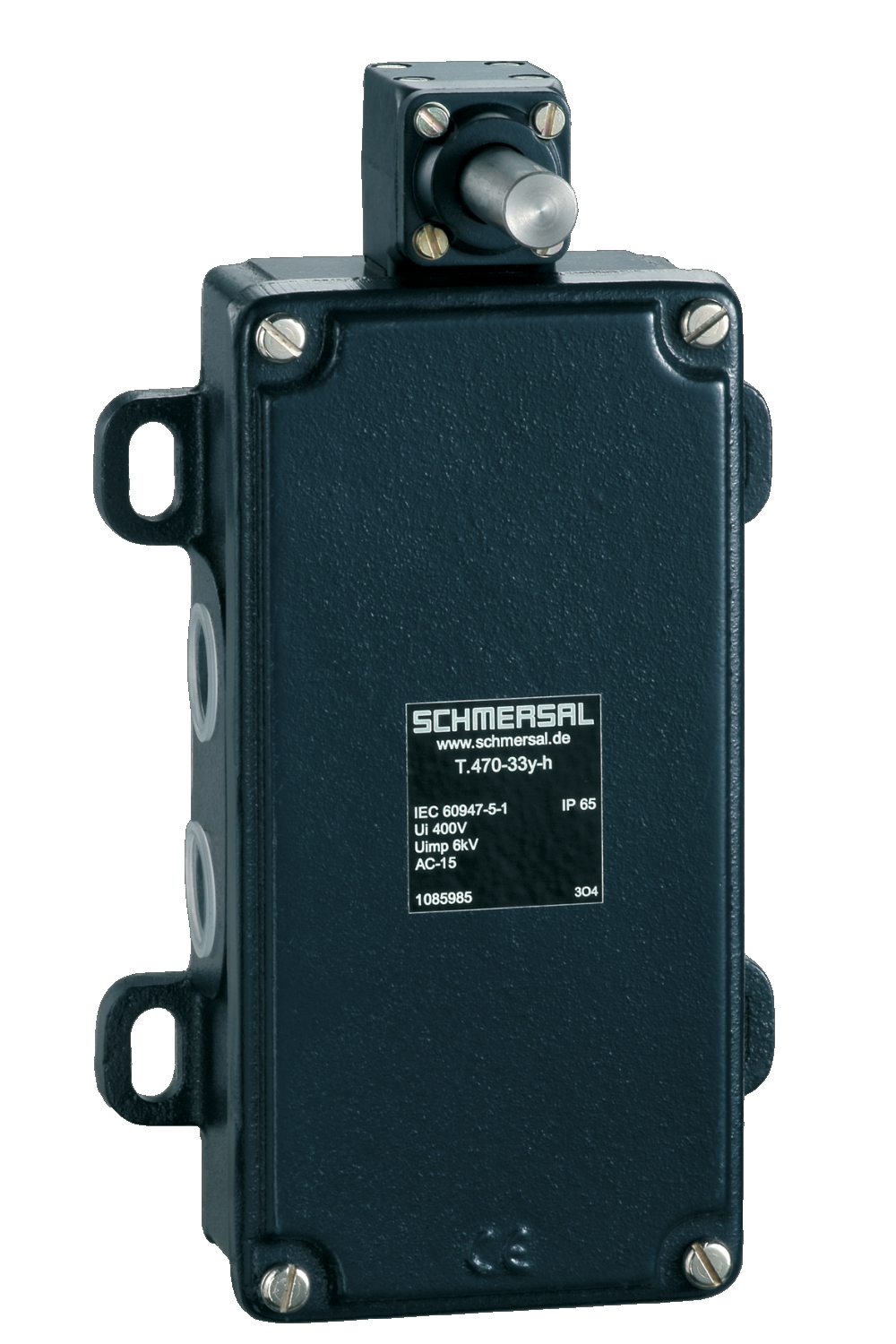

- ·Metallgehäuse
- ·6 Kontakte

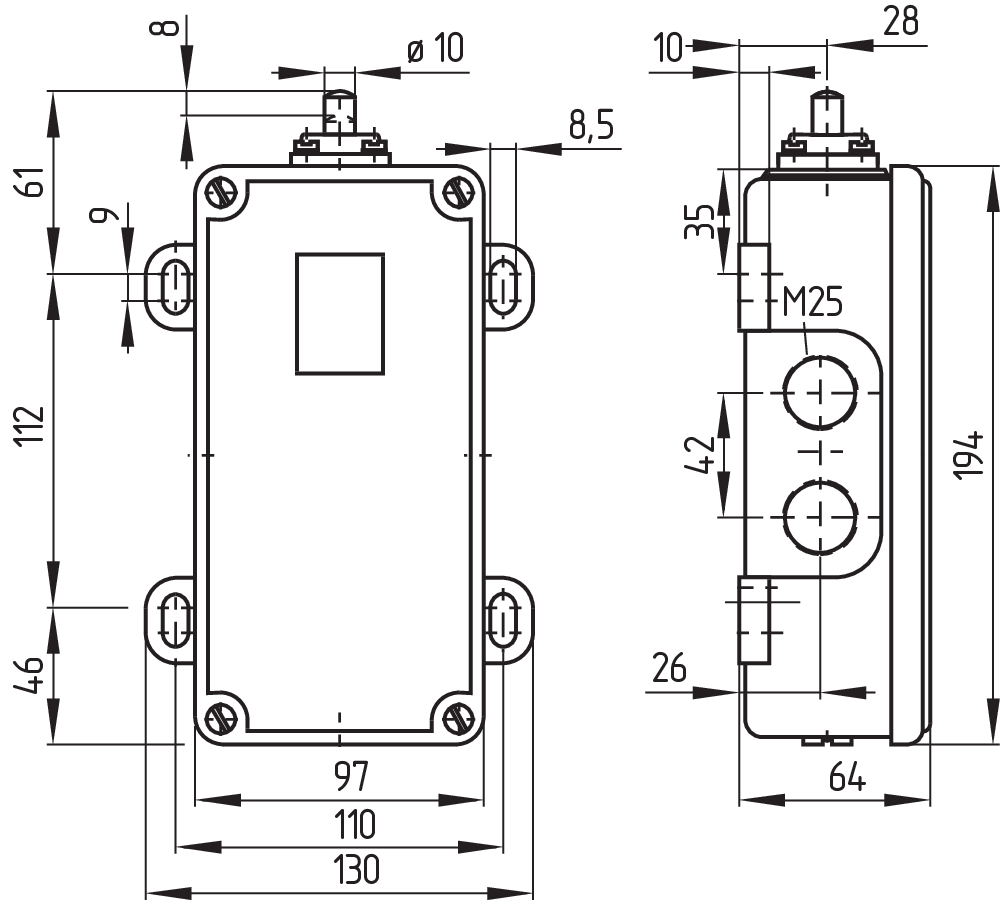

- ·130 mm x 194 mm x 64 mm ( Grundgerät)
- ·Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar

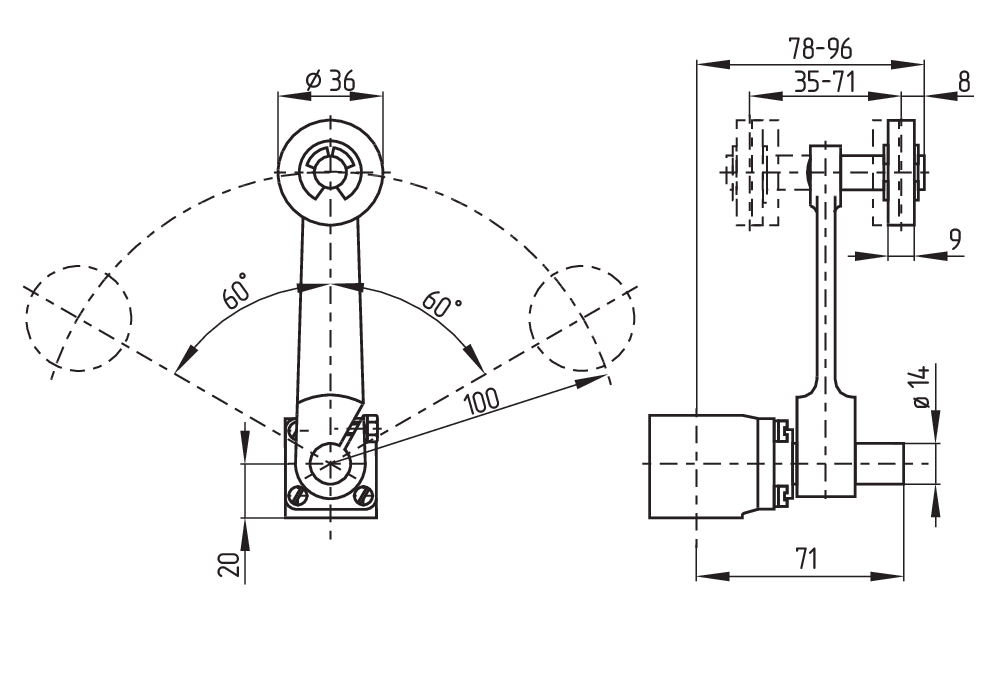

- ·Betätiger stufenlos um 360º einstellbar
- ·Betätiger ist um 180º auf Welle umsetzbar
- ·in temperaturfester Ausführung ist die Rolle in 2 verschiedenen Positionen auf der Welle montierbar
Bestelldaten
- Produkt-Typbezeichnung：
- TD 470-33Y
- Artikelnummer (Bestellnummer)：
- 101059640
- EAN (European Article Number)：
- 4030661418124
- eCl@ss Nummer, Version 12.0：
- 27-27-06-01
- eCl@ss Nummer, Version 11.0：
- 27-27-06-01
- eCl@ss Nummer, Version 9.0：
- 27-27-06-01
- ETIM Nummer, Version 7.0：
- EC000030
- ETIM Nummer, Version 6.0：
- EC000030
Zulassungen - Vorschriften
- Zertifikate：
- INMETRO
Allgemeine Daten
- Vorschriften：
- EN IEC 60947-5-1
- Wirkprinzip：
- mechanisch
- Stößelform：
- Rolle
- Werkstoff des Gehäuses：
- Grauguss, verzinkt
- Werkstoff der Gehäusebeschichtung：
- lackiert
- Bruttogewicht：
- 3.130 g
Allgemeine Daten - Eigenschaften
- Anzahl der Öffner：
- 3
- Anzahl der Schließer：
- 3
Mechanische Daten

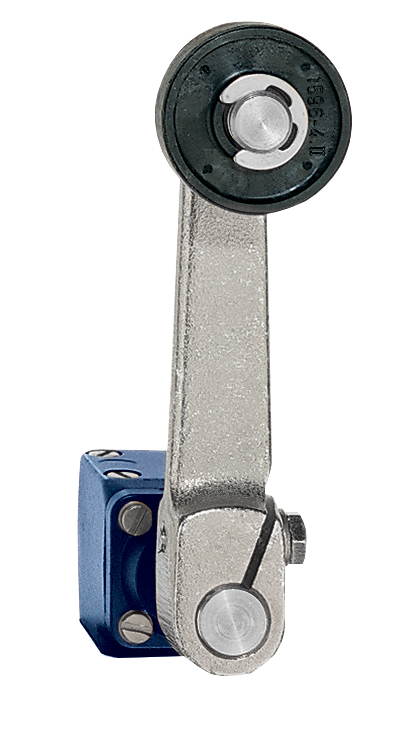

- Betätigungselement：
- Rollenschwenkhebel
- Werkstoff der Rolle：
- Kunststoff
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele

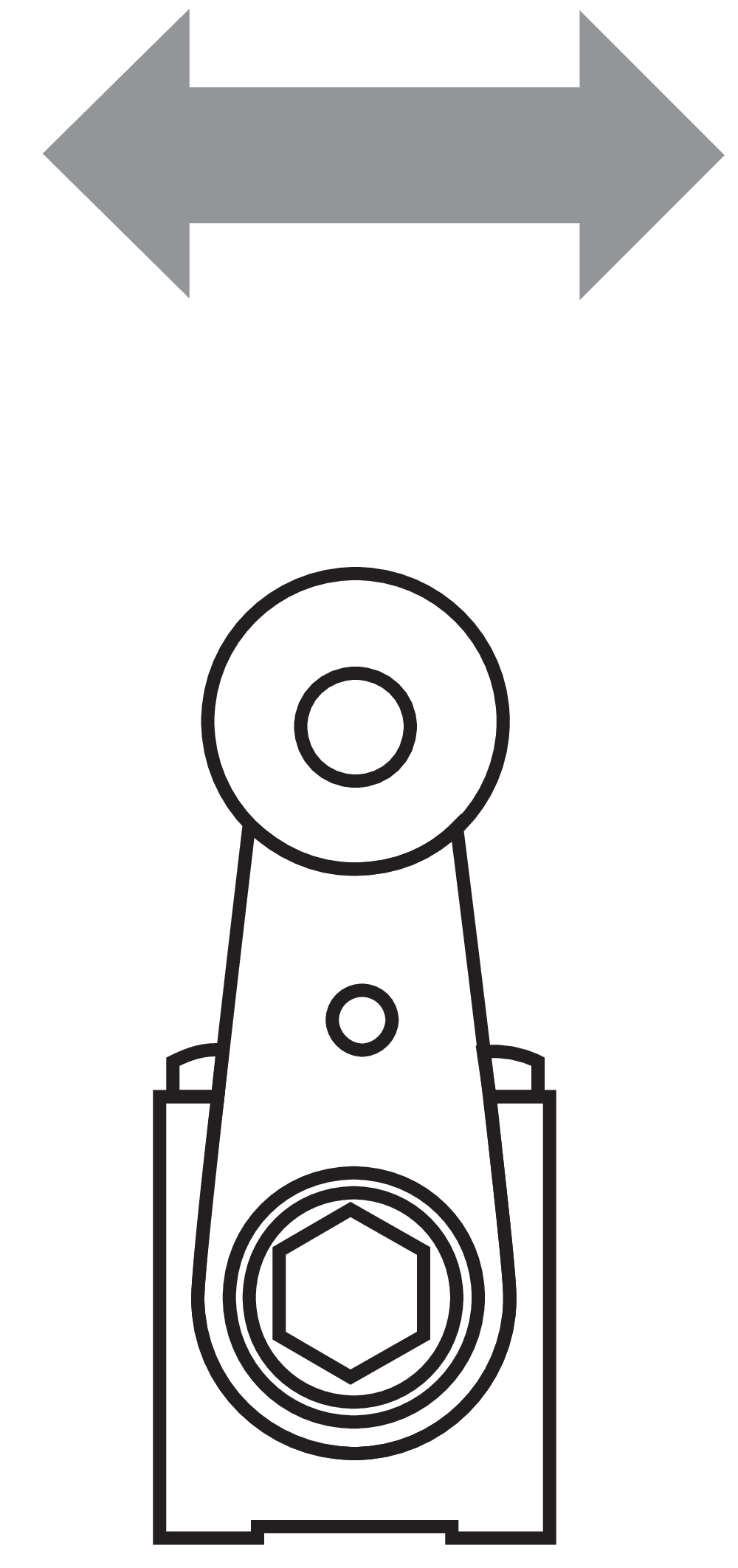

- Anfahrwinkel, von links：
- 30 °
- Anfahrwinkel, von rechts：
- 30 °
- Kontaktöffnungsweite：
- max. 2 x 6 mm
- Betätigungsgeschwindigkeit, minimum：
- 1 mm/min
- Betätigungsgeschwindigkeit, maximum：
- 3 m/s
- Hinweis (Betätigungsgeschwindigkeit)：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Umgebungsbedingungen - Isolationskennwerte
Elektrische Daten
