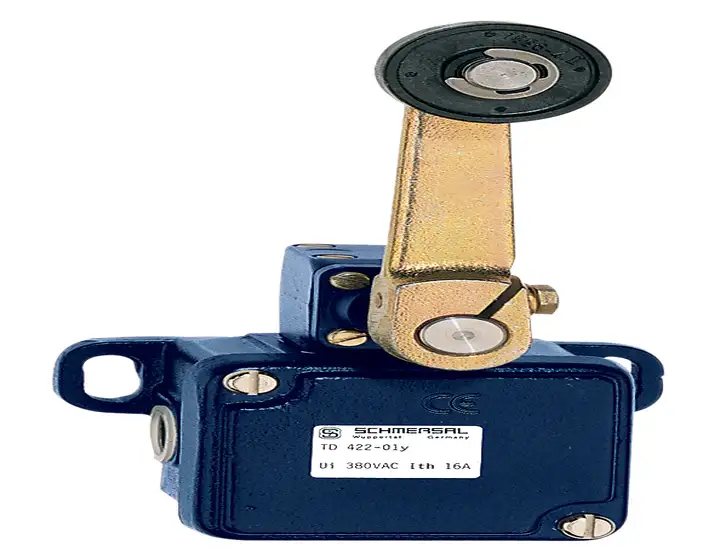

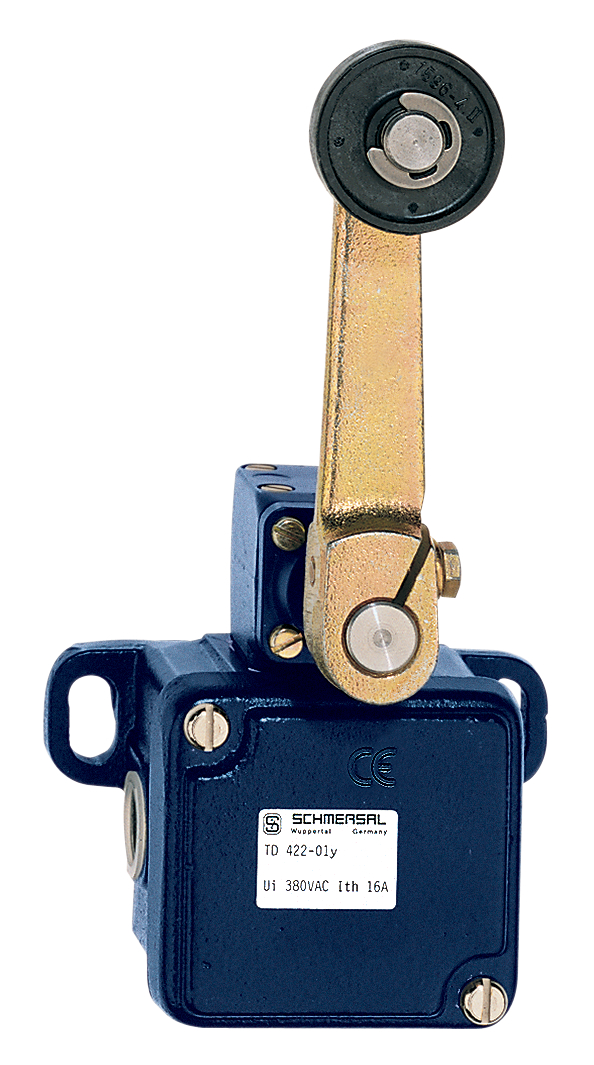

Schmersal TD 422-01Y-1090/2512 151180784
TD 422-01Y-1090/2512 151180784
TD 422-01Y-1090/2512
基本信息
型号: TD 422-01Y-1090/2512
订货号: 151180784
- ·2 Leitungseinführungen M 20 x 1.5
- ·Betätigungsvorsatz nachträglich um 4 x 90º umsetzbar
- ·Metallgehäuse
- ·Betätiger stufenlos um 360º einstellbar
- ·Betätiger ist um 180º auf Welle umsetzbar
- ·1 Kontakt

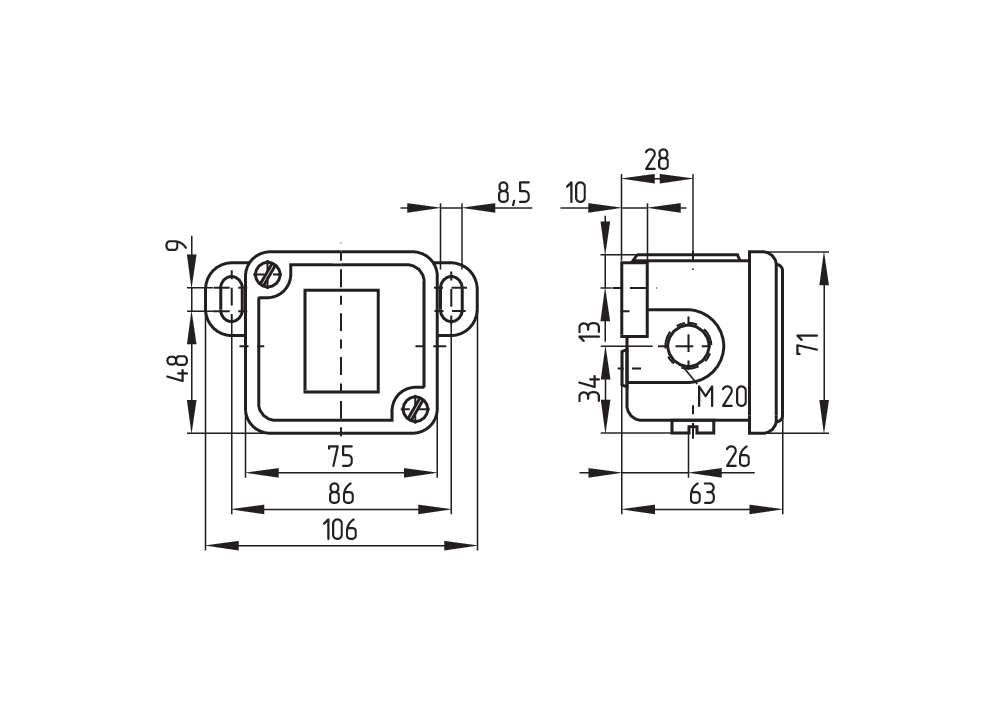

- ·106 mm x 71 mm x 63 mm (Grundgerät)
- ·in temperaturfester Ausführung ist die Rolle in 2 verschiedenen Positionen auf der Welle montierbar
- ·Schutzart IP65
Bestelldaten
- Produkt-Typbezeichnung：
- TD 422-01y-1090/2512
- Artikelnummer (Bestellnummer)：
- 151180784
- eCl@ss Nummer, Version 12.0：
- 27-27-06-01
- eCl@ss Nummer, Version 11.0：
- 27-27-06-01
- eCl@ss Nummer, Version 9.0：
- 27-27-06-01
- ETIM Nummer, Version 7.0：
- EC000030
- ETIM Nummer, Version 6.0：
- EC000030
Allgemeine Daten
- Vorschriften：
- EN IEC 60947-5-1
- Wirkprinzip：
- mechanisch
- Stößelform：
- Rolle
- Werkstoff des Gehäuses：
- Grauguss, verzinkt
- Werkstoff der Gehäusebeschichtung：
- lackiert
- Werkstoffbeständigkeit (Säure)：
- gut bis ausgezeichnet
- Bruttogewicht：
- 1.480 g
Allgemeine Daten - Eigenschaften
- Anzahl der Öffner：
- 1
Sicherheitsbetrachtung - Sicherheitsausgänge
- B10D Öffner (NC)：
- 2.000.000 Schaltspiele
Mechanische Daten
- Betätigungselement：
- Rollenschwenkhebel
- Werkstoff der Rolle：
- Edelstahl (V2A)
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele

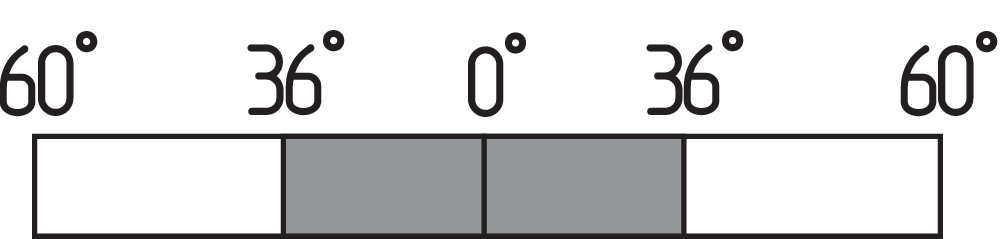

- Anfahrwinkel, von links：
- 30 °
- Anfahrwinkel, von rechts：
- 30 °
- Kontaktöffnungsweite：
- 2 x 6 mm
- Betätigungsgeschwindigkeit, minimum：
- 1 mm/min
- Betätigungsgeschwindigkeit, maximum：
- 3 m/s
- Hinweis (Betätigungsgeschwindigkeit)：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
Mechanische Daten - Anschlusstechnik

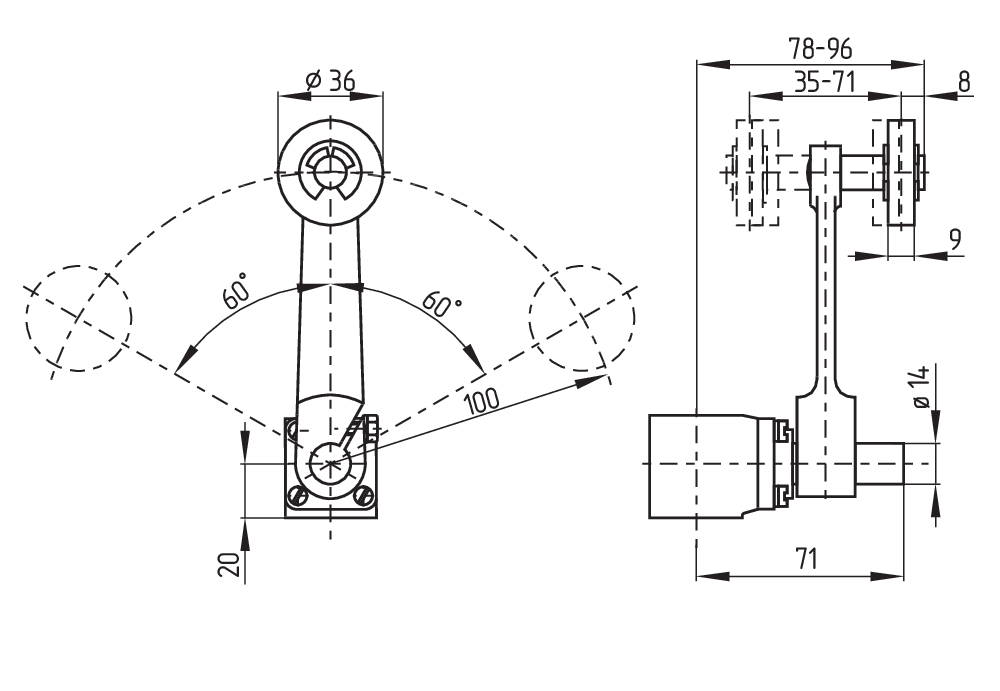

Mechanische Daten - Abmessungen
Umgebungsbedingungen
Umgebungsbedingungen - Isolationskennwerte
Elektrische Daten
