SRB220XV2 / V.2 101195578
SRB220XV2 / V.2 101195578基本信息
型号: SRB220XV2 / V.2
订货号: 101195578
- 2个安全触点，STOP 0；2个安全触点，STOP 1
- 适用于无电势触点的信号处理
- 适用于潜在污染输出（AOPD）的信号处理，例如安全光幕/光栅
SRB220XV2 / V.2 101195578基本属性
净重：0.420 KG
SRB220XV2 / V.2 101195578产品资料
- 替换商品编号：
- 101188429
- 产品型号名称：
- SRB220XV2 / V.2
- 项目编号（订单编号）：
- 101195578
- EAN（欧洲商品编号）：
- 4250116202188
- eCl@ss编号，版本12.0：
- 27-37-18-19
- eCl@ss编号，11.0版：
- 27-37-18-19
- eCl@ss编号，版本9.0：
- 27-37-18-19
- ETIM编号，7.0版：
- EC001449
- ETIM编号，版本6.0：
- EC001449
- 可用时间至：
- 31.12.2024
SRB220XV2 / V.2 101195578授权和法规
- 证书：
- cULus
SRB220XV2 / V.2 101195578一般数据
- 规则：
- EN IEC 62061
- 气候压力：
- EN 60068-2-78
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, belüftet
- 毛重：
- 420 g
SRB220XV2 / V.2 101195578一般数据
- 电子保险丝：
- Ja
- 断线检测：
- Ja
- 交叉电路检测：
- Ja
- 启动输入：
- Ja
- 回路：
- Ja
- 自动复位功能：
- Ja
- 重置侧面检测：
- Ja
- 接地故障检测：
- Ja
- 集成显示，状态：
- Ja
- LED数量：
- 5
- 开启器数量：
- 2
- 安全触点数量：
- 4
- 安全触点数量，STOP 0：
- 3
- 安全触点数量，STOP 1：
- 2
SRB220XV2 / V.2 101195578安全评估
- 规则：
- EN IEC 60947-5-1
- 停止类别：
- 0
SRB220XV2 / V.2 101195578安全注意事项
- 性能级别，停止0，到：
- e
- 性能级别，停止1，到：
- d
- 类别，停止0：
- 4
- 类别，停止1：
- 3
- 诊断覆盖率（DC）级别，停止0：
- ≥ 99 %
- 诊断覆盖（DC）级别，停止1：
- > 60
- PFH，停止0：
- 2,00 x 10⁻⁸ /h
- PFH，停止1：
- 2,00 x 10⁻⁷ /h
- 安全完整性等级（SIL），停止0，适用于：
- 3
- 安全完整性等级（SIL），停止1，适用于：
- 2
- 使用寿命：
- 20 Jahre
- 共因失效（CCF），最小值：
- 65
- PFD值：
- 5,30 x 10⁻⁵
- PFD值：
- 5,30 x 10⁻⁵
SRB220XV2 / V.2 101195578机械数据
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 固定：
- Schnellbefestigung für Normschiene nach DIN EN 60715
SRB220XV2 / V.2 101195578机械数据
- 连接名称：
- IEC/EN 60947-1
- 连接类型：
- starr oder flexibel
- 连接横截面，最小：
- 0,25 mm²
- 连接横截面，最大：
- 2,5 mm²
- 卡箍拧紧力矩：
- 0,6 Nm
SRB220XV2 / V.2 101195578机械数据和尺寸
- 宽度：
- 45 mm
- 身高：
- 100 mm
- 深度：
- 121 mm
SRB220XV2 / V.2 101195578环境条件
- 外壳的保护类型：
- IP40
- 安装空间的保护类型：
- IP54
- 端子或端子的保护类型。连接：
- IP20
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -40 ... +85 °C
- 抗振动性：
- 10...55 Hz, Amplitude 0,35 mm, ± 15 %
- 抗冲击性：
- 30 g / 11 ms
SRB220XV2 / V.2 101195578环境条件.绝缘特性
- 设计抗震Uimp：
- 4 kV
- 浪涌类别：
- III
- 污染程度：
- 2
SRB220XV2 / V.2 101195578电气数据
- 频率范围：
- 50 Hz
- 工作电压：
- 24 VAC -15 % / +10 %
- 24 VDC -15 % / +20 %
- 余纹波：
- 10 %
- 设计工作电压：
- 24 VAC
- 设计工作电压：
- 24 VDC
- AC 50 Hz下的设计控制电源电压，最小值：
- 20,4 VAC
- AC 50 Hz时的设计控制电源电压，最大值：
- 26,4 VAC
- AC 60 Hz下的设计控制电源电压，最小值：
- 20,4 VAC
- AC 60 Hz时的设计控制电源电压，最大值：
- 26,4 VAC
- 直流设计控制电源电压，最小值：
- 20,4 VDC
- 直流设计控制电源电压，最大值：
- 28,8 VDC
- 电力消耗：
- 2,6 W
- 电力消耗：
- 5,4 VA
- 最大接触电阻：
- 0,1 Ω
- 注释（接触电阻）：
- in Neuzustand
- 电源故障时的浪费延迟，典型：
- 80 ms
- 紧急停止时的浪费延迟，典型：
- 30 ms
- 自动启动时的拧紧延迟，典型：
- 250 ms
- 重置时的紧固延迟，典型：
- 20 ms
- 接触材料，电动：
- AgSnO, Ag-Ni, selbstreinigend, zwangsgeführt
SRB220XV2 / V.2 101195578安全继电器输出STOP 0
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 6 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 6 A
- 最小换挡能力：
- 10 VDC
- 最小换挡能力：
- 10 mA
- 最大换档能力：
- 250 VAC
- 最大换档能力：
- 8 A
SRB220XV2 / V.2 101195578安全继电器输出STOP 1
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 3 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2 A
- 最小换挡能力：
- 10 VDC
- 最小换挡能力：
- 10 mA
- 最大换档能力：
- 250 VAC
- 最大换档能力：
- 6 A
SRB220XV2 / V.2 101195578电气数据数字输入
- 线路电阻，最大值：
- 40 Ω
SRB220XV2 / V.2 101195578电气数据数字输出
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,1 A
SRB220XV2 / V.2 101195578电气数据和继电器输出（辅助触点）
- 最大换档能力：
- 24 VDC
- 最大换档能力：
- 2 A
SRB220XV2 / V.2 101195578电磁兼容性（EMC）
- 抗干扰性：
- EMV-Richtlinie
SRB220XV2 / V.2 101195578状态显示
- 指示的功能状态：
- Stellung der Relais K2
SRB220XV2 / V.2 101195578其他数据
- 备注（应用程序）：
- Schutzeinrichtung
SRB220XV2 / V.2 101195578笔记
- 注释（概述）：
- Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.

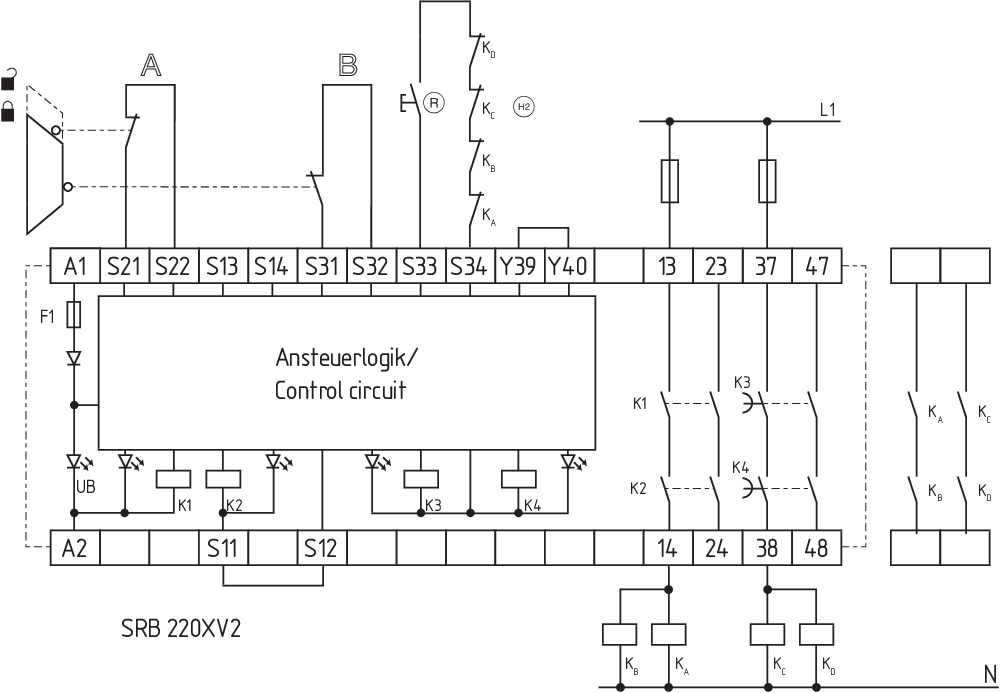

SRB220XV2 / V.2 101195578电路示例
- 注意（电路示例）：
- Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
