SRB200EXI-1A 103037577基本信息

型号: SRB200EXI-1A

订货号: 103037577

参考面价： 554.65 EUR

  • 自动复位功能
  • 2安全触点
  • 适用于急停指令装置、锁闭装置等的信号处理。
SRB200EXI-1A 103037577基本属性
净重：0.266 KG
SRB200EXI-1A 103037577产品资料
产品型号名称：
SRB200EXi-1A
项目编号（订单编号）：
103037577
EAN（欧洲商品编号）：
4030661544939
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
SRB200EXI-1A 103037577产品资料
产品型号名称：
SRB200EXi-1A
项目编号（订单编号）：
103037577
EAN（欧洲商品编号）：
4030661544939
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
SRB200EXI-1A 103037577授权和法规
证书：
  • ATEX
  • IECEx
  • INMETRO
  • PESO
SRB200EXI-1A 103037577授权和法规
证书：
  • ATEX
  • IECEx
  • INMETRO
  • PESO
SRB200EXI-1A 103037577防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-11
  • EN IEC 60079-15
防爆区：
2
防爆类别：
3G
防爆标志：
  • D II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2)
  • D II (2) G [Ex ib Gb] IIC
  • D II (2) D [Ex ib Db] IIIC
SRB200EXI-1A 103037577防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-11
  • EN IEC 60079-15
防爆区：
2
防爆类别：
3G
防爆标志：
  • D II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2)
  • D II (2) G [Ex ib Gb] IIC
  • D II (2) D [Ex ib Db] IIIC
SRB200EXI-1A 103037577一般数据
气候压力：
EN 60068-2-78
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
266 g
SRB200EXI-1A 103037577一般数据
气候压力：
EN 60068-2-78
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
266 g
SRB200EXI-1A 103037577一般数据
断线检测：
Ja
交叉电路检测：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
LED数量：
5
开启器数量：
2
安全触点数量：
2
SRB200EXI-1A 103037577一般数据
断线检测：
Ja
交叉电路检测：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
LED数量：
5
开启器数量：
2
安全触点数量：
2
SRB200EXI-1A 103037577安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 61508
停止类别：
0
SRB200EXI-1A 103037577安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 61508
停止类别：
0
SRB200EXI-1A 103037577安全注意事项
性能级别，停止0，到：
e
类别，停止0：
4
诊断覆盖率（DC）级别，停止0：
≥ 99 %
PFH，停止0：
2,00 x 10⁻⁸ /h
安全完整性等级（SIL），停止0，适用于：
3
使用寿命：
15 Jahre
共因失效（CCF），最小值：
65
SRB200EXI-1A 103037577安全注意事项
性能级别，停止0，到：
e
类别，停止0：
4
诊断覆盖率（DC）级别，停止0：
≥ 99 %
PFH，停止0：
2,00 x 10⁻⁸ /h
安全完整性等级（SIL），停止0，适用于：
3
使用寿命：
15 Jahre
共因失效（CCF），最小值：
65
SRB200EXI-1A 103037577机械数据
最小机械寿命：
10.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
SRB200EXI-1A 103037577机械数据
最小机械寿命：
10.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
SRB200EXI-1A 103037577机械数据
连接名称：
IEC/EN 60947-1
SRB200EXI-1A 103037577机械数据
连接名称：
IEC/EN 60947-1
SRB200EXI-1A 103037577机械数据和尺寸
宽度：
22,5 mm
身高：
100 mm
深度：
121 mm
SRB200EXI-1A 103037577机械数据和尺寸
宽度：
22,5 mm
身高：
100 mm
深度：
121 mm
SRB200EXI-1A 103037577环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
-25 ... +60 °C
储存和运输温度：
-40 ... +85 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm
抗冲击性：
30 g / 11 ms
SRB200EXI-1A 103037577环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
-25 ... +60 °C
储存和运输温度：
-40 ... +85 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm
抗冲击性：
30 g / 11 ms
SRB200EXI-1A 103037577环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
SRB200EXI-1A 103037577环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
SRB200EXI-1A 103037577电气数据
工作电压：
24 VDC -10 % / +20 %
余纹波：
10 %
电流消耗：
57 mA
设计工作电压：
24 VDC
直流设计控制电源电压，最小值：
20,4 VDC
直流设计控制电源电压，最大值：
28,8 VDC
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
2 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2 A
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
20 ms
紧急停止时的浪费延迟，最大值：
20 ms
自动启动时的拧紧延迟，典型：
300 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
AgSnO, selbstreinigend, zwangsgeführt
SRB200EXI-1A 103037577电气数据
工作电压：
24 VDC -10 % / +20 %
余纹波：
10 %
电流消耗：
57 mA
设计工作电压：
24 VDC
直流设计控制电源电压，最小值：
20,4 VDC
直流设计控制电源电压，最大值：
28,8 VDC
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
2 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2 A
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
20 ms
紧急停止时的浪费延迟，最大值：
20 ms
自动启动时的拧紧延迟，典型：
300 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
AgSnO, selbstreinigend, zwangsgeführt
SRB200EXI-1A 103037577电气数据数字输入
线路电阻，最大值：
30 Ω
SRB200EXI-1A 103037577电气数据数字输入
线路电阻，最大值：
30 Ω
SRB200EXI-1A 103037577电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
SRB200EXI-1A 103037577电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
SRB200EXI-1A 103037577其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
  • NOT-HALT-Taster
  • Seilzug-Notschalter
SRB200EXI-1A 103037577其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
  • NOT-HALT-Taster
  • Seilzug-Notschalter
SRB200EXI-1A 103037577笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.
SRB200EXI-1A 103037577笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.

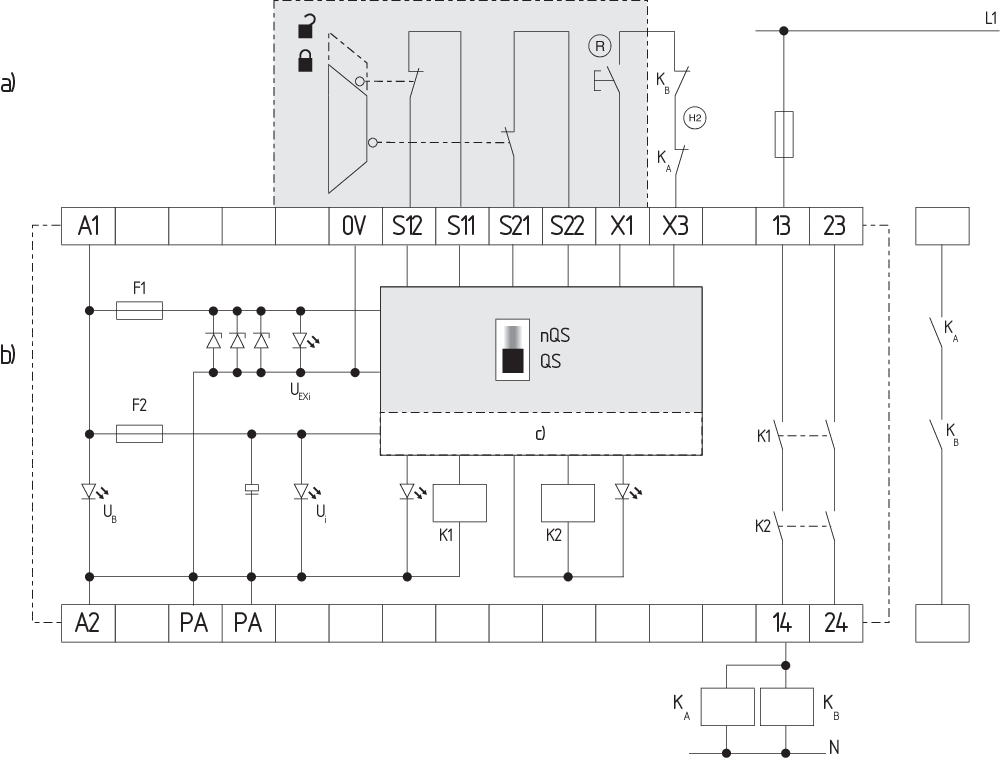

SRB200EXI-1A 103037577电路示例
注意（电路示例）：
  • Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
  • Überwachung von 1 Schutzeinrichtung(en) mit je einem magnetischen Sicherheits-Sensor der Reihe BNS
  • Wird nur ein externes Relais oder Schütz zum Schalten der Last verwendet, kann das System in die Kategorie 3 gem. ISO 13849-1 eingestuft werden, wenn der Fehlerausschluss „Versagen des externen Schützes“ begründet und dokumentiert werden kann, z.B. bei Verwendung eines zuverlässigen, überdimensionierten Schützes. Ein zweites Schütz führt zur Erhöhung der Sicherheit durch redundante Abschaltung der Last.
  • Zur Absicherung einer Schutzeinrichtung bis zu PL e und Kategorie 4
  • Der Rückführkreis überwacht die Stellung der Schütze KA und KB.
  • Automatischer Start: Die Programmierung auf automatischen Start erfolgt durch die Einbindung des Rückführkreises an die Klemmen X1/X2. Bei nicht benötigtem Rückführkreis ist dieser durch eine Brücke zu ersetzen.
SRB200EXI-1A 103037577电路示例
注意（电路示例）：
  • Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
  • Überwachung von 1 Schutzeinrichtung(en) mit je einem magnetischen Sicherheits-Sensor der Reihe BNS
  • Wird nur ein externes Relais oder Schütz zum Schalten der Last verwendet, kann das System in die Kategorie 3 gem. ISO 13849-1 eingestuft werden, wenn der Fehlerausschluss „Versagen des externen Schützes“ begründet und dokumentiert werden kann, z.B. bei Verwendung eines zuverlässigen, überdimensionierten Schützes. Ein zweites Schütz führt zur Erhöhung der Sicherheit durch redundante Abschaltung der Last.
  • Zur Absicherung einer Schutzeinrichtung bis zu PL e und Kategorie 4
  • Der Rückführkreis überwacht die Stellung der Schütze KA und KB.
  • Automatischer Start: Die Programmierung auf automatischen Start erfolgt durch die Einbindung des Rückführkreises an die Klemmen X1/X2. Bei nicht benötigtem Rückführkreis ist dieser durch eine Brücke zu ersetzen.
