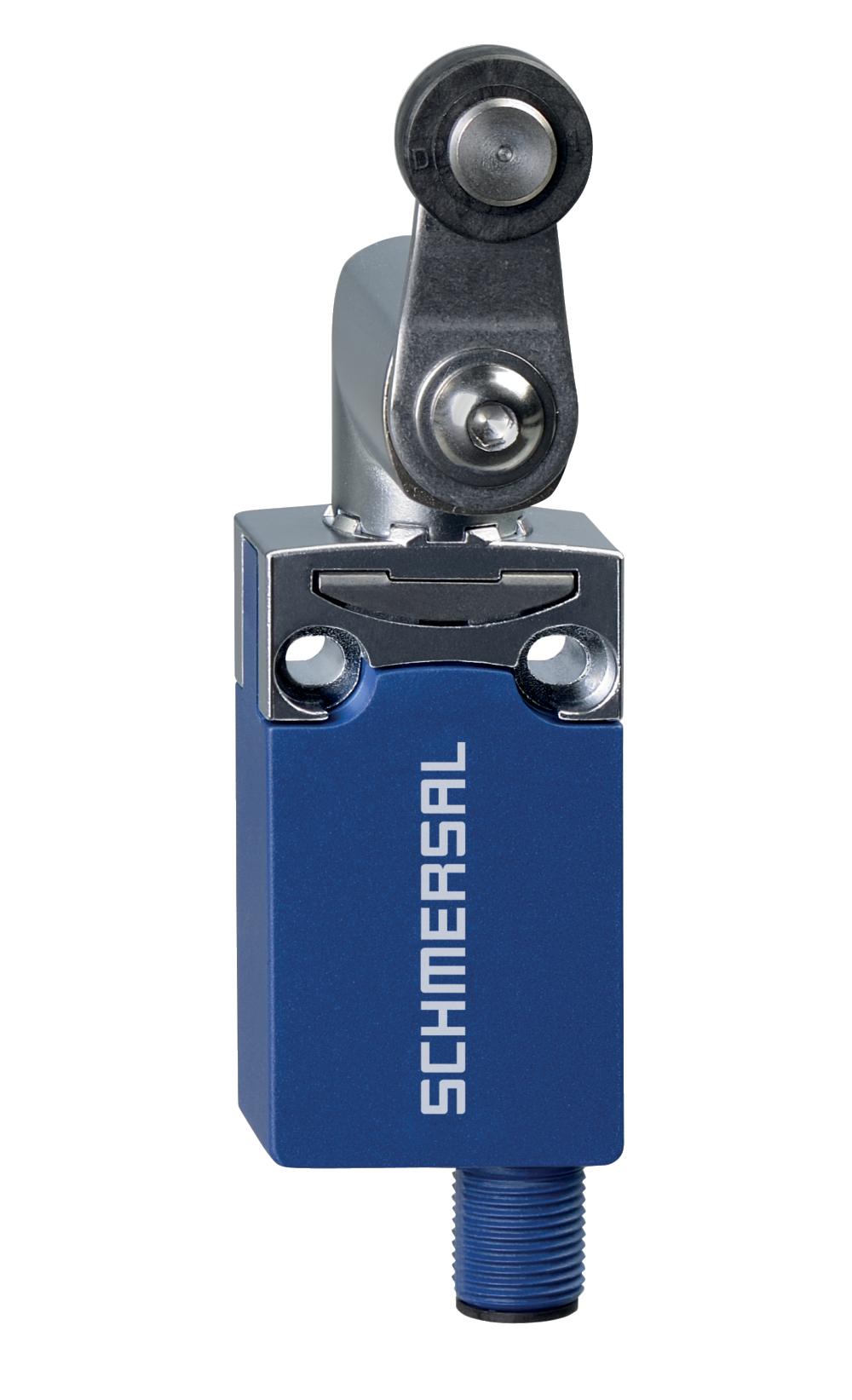

PS116-Z02-ST-H200 103024940
PS116-Z02-ST-H200 103024940基本信息
型号: PS116-Z02-ST-H200
订货号: 103024940
参考面价： 51.65 EUR
- 塑料外壳
- 对称外壳
- 致动器可按15°增量调节
- 防护等级IP66、IP67
- 操作元件可转换8 x 45°。
PS116-Z02-ST-H200 103024940基本属性
净重：0.001 KG
长度：17 mm
宽度：31 mm
高度：101 mm
PS116-Z02-ST-H200 103024940产品资料
- 产品型号名称：
- PS116-Z02-ST-H200
- 项目编号（订单编号）：
- 103024940
- EAN（欧洲商品编号）：
- 4030661511641
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
PS116-Z02-ST-H200 103024940产品资料
- 产品型号名称：
- PS116-Z02-ST-H200
- 项目编号（订单编号）：
- 103024940
- EAN（欧洲商品编号）：
- 4030661511641
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
PS116-Z02-ST-H200 103024940授权和法规
- 证书：
- cULus
- CCC
PS116-Z02-ST-H200 103024940授权和法规
- 证书：
- cULus
- CCC
PS116-Z02-ST-H200 103024940一般数据
- 规则：
- EN IEC 60947-5-1
- 住房设计：
- Normbauform
- 驱动形式符合EN 50047：
- A
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, Zink-Druckguss, chromatiert
- 活性表面材料：
- Metall
- 毛重：
- 1 g
PS116-Z02-ST-H200 103024940一般数据
- 规则：
- EN IEC 60947-5-1
- 住房设计：
- Normbauform
- 驱动形式符合EN 50047：
- A
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, Zink-Druckguss, chromatiert
- 活性表面材料：
- Metall
- 毛重：
- 1 g
PS116-Z02-ST-H200 103024940一般数据
- 安全功能：
- Ja
- 安全触点数量：
- 2
PS116-Z02-ST-H200 103024940一般数据
- 安全功能：
- Ja
- 安全触点数量：
- 2
PS116-Z02-ST-H200 103024940安全评估
- 规则：
- EN ISO 13849-1
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
PS116-Z02-ST-H200 103024940安全评估
- 规则：
- EN ISO 13849-1
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
PS116-Z02-ST-H200 103024940机械数据
- 执行机构：
- Rollenschwenkhebel H200
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 强制开启力，最小值：
- 40 N
- 最低运行速度：
- 10 mm/min
- 最大工作速度：
- 1 m/s
- 最小操作扭矩：
- 0,2 Nm
- 强制开启扭矩：
- 0,6 Nm
PS116-Z02-ST-H200 103024940机械数据
- 执行机构：
- Rollenschwenkhebel H200
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 强制开启力，最小值：
- 40 N
- 最低运行速度：
- 10 mm/min
- 最大工作速度：
- 1 m/s
- 最小操作扭矩：
- 0,2 Nm
- 强制开启扭矩：
- 0,6 Nm
PS116-Z02-ST-H200 103024940机械数据
- 位置连接器：
- Unten
- 连接类型：
- Steckverbinder M12, 4-polig
- 堆芯横截面：
- 0,5 mm2
- 连接（机械）：
- unten
PS116-Z02-ST-H200 103024940机械数据
- 位置连接器：
- Unten
- 连接类型：
- Steckverbinder M12, 4-polig
- 堆芯横截面：
- 0,5 mm2
- 连接（机械）：
- unten
PS116-Z02-ST-H200 103024940机械数据和尺寸
- 传感器长度：
- 16,6 mm
- 传感器的宽度：
- 31 mm
- 传感器的高度：
- 101 mm
- 轧辊直径：
- 16 mm
- 操纵杆长度：
- 24 mm
PS116-Z02-ST-H200 103024940机械数据和尺寸
- 传感器长度：
- 16,6 mm
- 传感器的宽度：
- 31 mm
- 传感器的高度：
- 101 mm
- 轧辊直径：
- 16 mm
- 操纵杆长度：
- 24 mm
PS116-Z02-ST-H200 103024940环境条件
- 保护类型：
- IP66
- IP67
- 环境温度：
- -30 ... +80 °C
- 防护等级：
- II
PS116-Z02-ST-H200 103024940环境条件
- 保护类型：
- IP66
- IP67
- 环境温度：
- -30 ... +80 °C
- 防护等级：
- II
PS116-Z02-ST-H200 103024940环境条件.绝缘特性
- 设计绝缘电压Ui：
- 300 V
- 设计抗震Uimp：
- 4 kV
- 污染程度：
- 3
PS116-Z02-ST-H200 103024940环境条件.绝缘特性
- 设计绝缘电压Ui：
- 300 V
- 设计抗震Uimp：
- 4 kV
- 污染程度：
- 3
PS116-Z02-ST-H200 103024940电气数据
- 有条件设计短路电流：
- 400 A
- 电压，AC-15类：
- 240 VAC
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 1,5 A

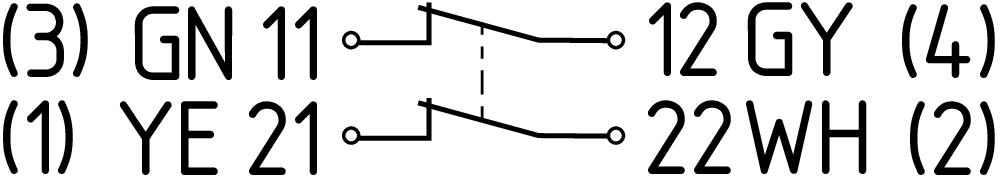

- 开关元件：
- Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 3 ms
- 最大开关频率：
- 5.000 /h
- 切换时间，最大值：
- 5,5 ms
- 接触材料，电动：
- Silber
PS116-Z02-ST-H200 103024940电气数据
- 有条件设计短路电流：
- 400 A
- 电压，AC-15类：
- 240 VAC
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 1,5 A
- 开关元件：
- Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 3 ms
- 最大开关频率：
- 5.000 /h
- 切换时间，最大值：
- 5,5 ms
- 接触材料，电动：
- Silber
