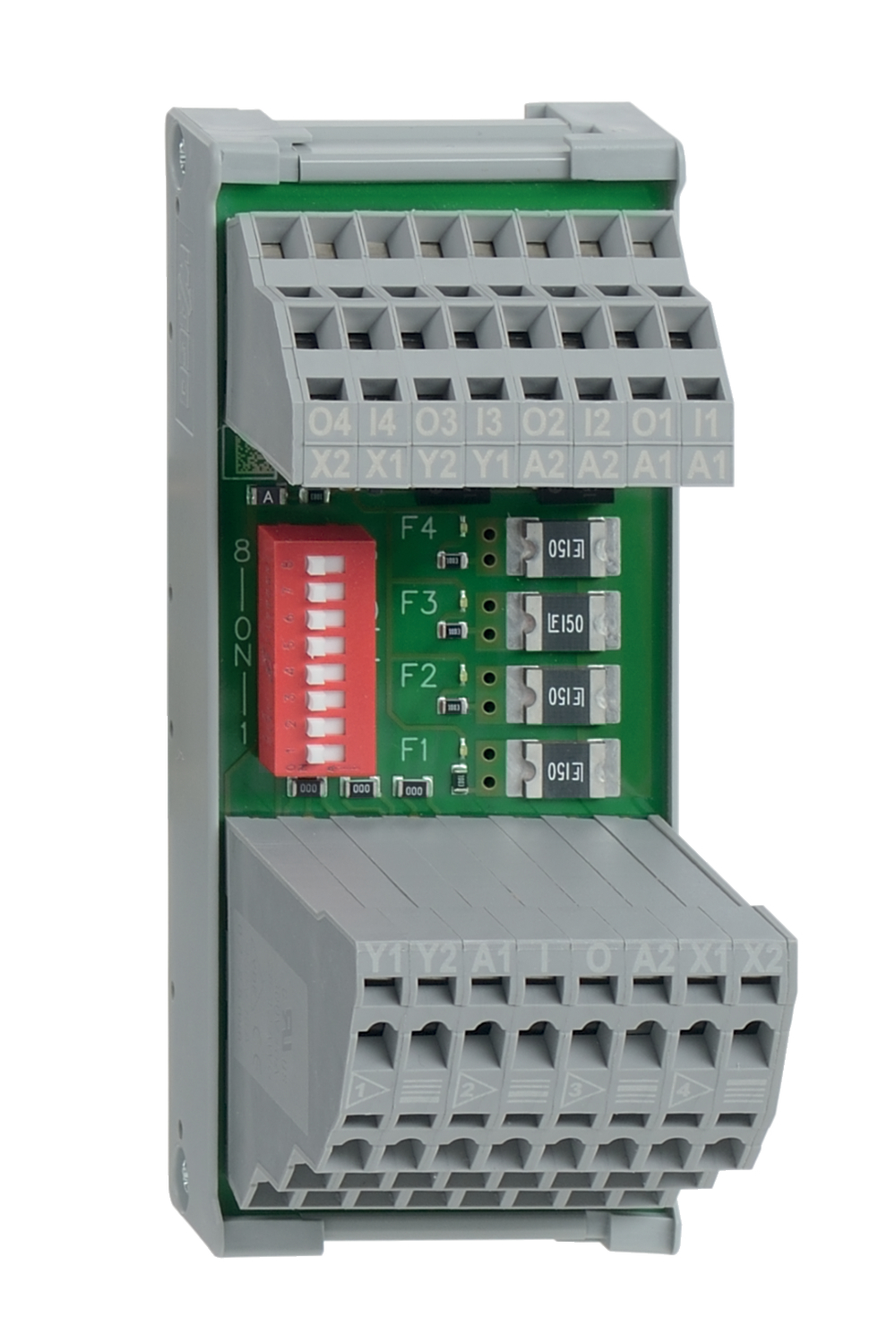

PDM-SD-4CC-SD 103012161
PDM-SD-4CC-SD 103012161基本信息
型号: PDM-SD-4CC-SD
订货号: 103012161
参考面价： 72.70 EUR
- 对于SD接口设备
- 用于串联的无源配电模块
- 弹簧卡箍
- 用于1 h4电子SCHMERSAL安全开关设备
- 安全开关设备的个体保护
- 用于安装在控制柜中
- 防护等级IP00
PDM-SD-4CC-SD 103012161基本属性
净重：0.120 KG
PDM-SD-4CC-SD 103012161产品资料
- 产品型号名称：
- PDM-SD-4CC-SD
- 项目编号（订单编号）：
- 103012161
- EAN（欧洲商品编号）：
- 4030661485263
- eCl@ss编号，版本12.0：
- 27-37-18-19
- eCl@ss编号，11.0版：
- 27-37-18-19
- eCl@ss编号，版本9.0：
- 27-37-18-19
- ETIM编号，7.0版：
- EC001449
- ETIM编号，版本6.0：
- EC001449
PDM-SD-4CC-SD 103012161产品资料
- 产品型号名称：
- PDM-SD-4CC-SD
- 项目编号（订单编号）：
- 103012161
- EAN（欧洲商品编号）：
- 4030661485263
- eCl@ss编号，版本12.0：
- 27-37-18-19
- eCl@ss编号，11.0版：
- 27-37-18-19
- eCl@ss编号，版本9.0：
- 27-37-18-19
- ETIM编号，7.0版：
- EC001449
- ETIM编号，版本6.0：
- EC001449
PDM-SD-4CC-SD 103012161授权和法规
- 证书：
- cULus
PDM-SD-4CC-SD 103012161授权和法规
- 证书：
- cULus
PDM-SD-4CC-SD 103012161一般数据
- 规则：
- EN IEC 60947-1
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 120 g
PDM-SD-4CC-SD 103012161一般数据
- 规则：
- EN IEC 60947-1
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 120 g
PDM-SD-4CC-SD 103012161一般数据
- 集成显示，状态：
- Ja
- LED数量：
- 5
PDM-SD-4CC-SD 103012161一般数据
- 集成显示，状态：
- Ja
- LED数量：
- 5
PDM-SD-4CC-SD 103012161机械数据
- 固定：
- Schnellbefestigung für Normschiene nach IEC 60715
PDM-SD-4CC-SD 103012161机械数据
- 固定：
- Schnellbefestigung für Normschiene nach IEC 60715
PDM-SD-4CC-SD 103012161机械数据
- 连接类型：
- Federkraftklemmen
- 连接横截面，最小：
- 0,25 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
PDM-SD-4CC-SD 103012161机械数据
- 连接类型：
- Federkraftklemmen
- 连接横截面，最小：
- 0,25 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
PDM-SD-4CC-SD 103012161机械数据和尺寸
- 宽度：
- 45 mm
- 身高：
- 105,4 mm
- 深度：
- 67,7 mm
PDM-SD-4CC-SD 103012161机械数据和尺寸
- 宽度：
- 45 mm
- 身高：
- 105,4 mm
- 深度：
- 67,7 mm
PDM-SD-4CC-SD 103012161环境条件
- 保护类型：
- IP00
- 环境温度：
- -25 ... +65 °C
- 储存和运输温度：
- -40 ... +85 °C
- 最小相对湿度：
- 5 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
PDM-SD-4CC-SD 103012161环境条件
- 保护类型：
- IP00
- 环境温度：
- -25 ... +65 °C
- 储存和运输温度：
- -40 ... +85 °C
- 最小相对湿度：
- 5 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- III
- NN以上的最大允许安装高度：
- 2.000 m
PDM-SD-4CC-SD 103012161环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 2
PDM-SD-4CC-SD 103012161环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 2
PDM-SD-4CC-SD 103012161电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 10.000 mA
- 注释（电气数据、保险丝）：
- Externe Absicherung erforderlich ≤ 10A träge bei Einsatz gemäß UL 61010.
PDM-SD-4CC-SD 103012161电气数据
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 10.000 mA
- 注释（电气数据、保险丝）：
- Externe Absicherung erforderlich ≤ 10A träge bei Einsatz gemäß UL 61010.
PDM-SD-4CC-SD 103012161外部设备电源
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 800 mA
- 内部电气保护：
- 1,5 A (Intergrierte selbstrückstellende Sicherung)
PDM-SD-4CC-SD 103012161外部设备电源
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 800 mA
- 内部电气保护：
- 1,5 A (Intergrierte selbstrückstellende Sicherung)
PDM-SD-4CC-SD 103012161状态指示灯LED 01
- LED状态：
- Fuse-LED Geräteanschluss
- LED位置：
- F1 ... F4
- LED颜色：
- grün
PDM-SD-4CC-SD 103012161状态指示灯LED 01
- LED状态：
- Fuse-LED Geräteanschluss
- LED位置：
- F1 ... F4
- LED颜色：
- grün
PDM-SD-4CC-SD 103012161状态指示灯LED 08
- LED状态：
- Power-LED Modul
- LED位置：
- POWER
- LED颜色：
- grün
PDM-SD-4CC-SD 103012161状态指示灯LED 08
- LED状态：
- Power-LED Modul
- LED位置：
- POWER
- LED颜色：
- grün
