NHS16/4-POL-3050 103039226

NHS16/4-POL-3050 103039226

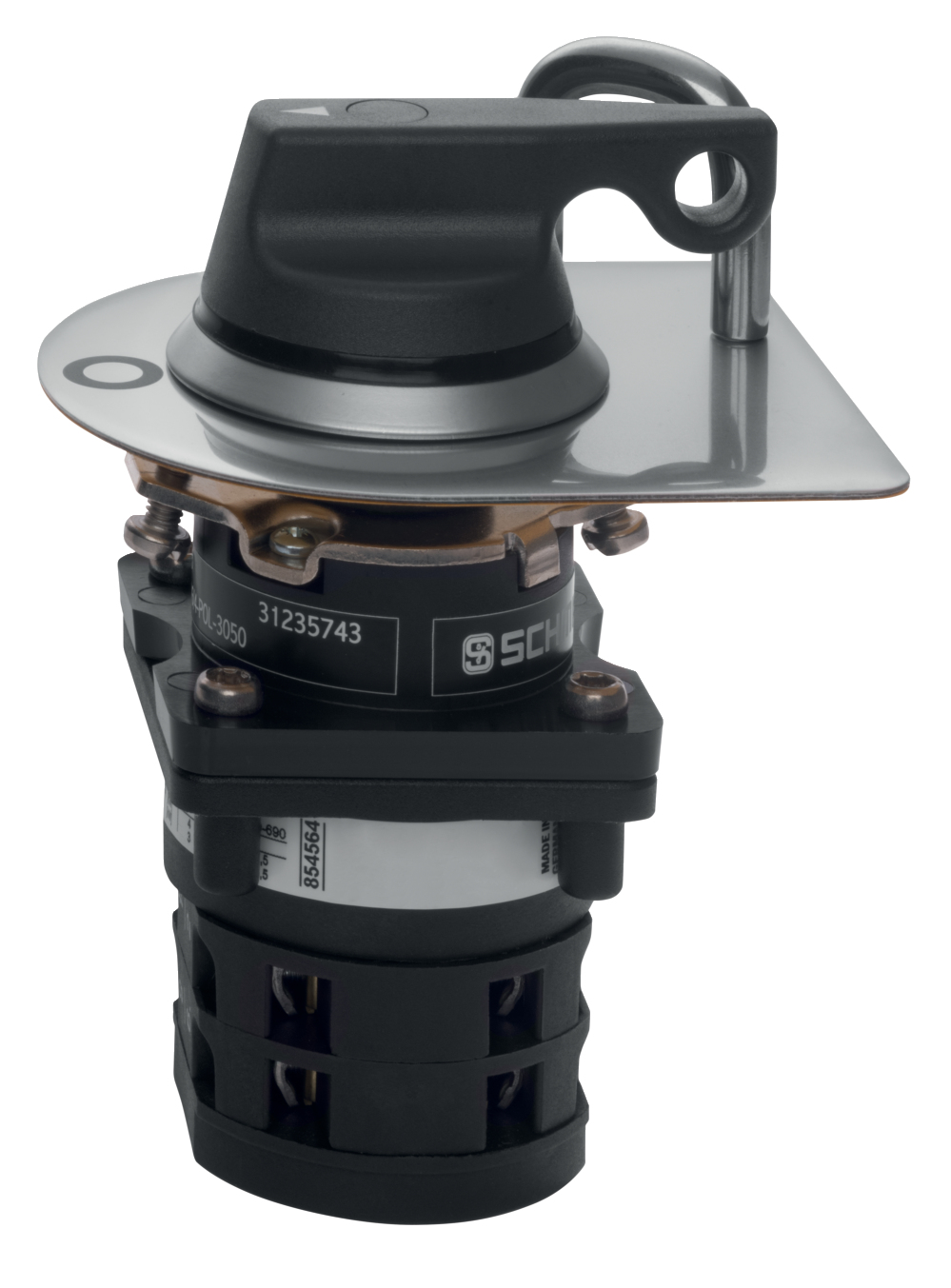

NHS16/4-POL-3050 103039226 Schmersal
NHS16/4-POL-3050 103039226 Schmersal
NHS16/4-POL-3050 103039226基本信息

型号: NHS16/4-POL-3050

订货号: 103039226

参考面价： 116.65 EUR

  • 主开关16A er63A
  • 卫生设计
  • 防护等级IP69K
  • 安装直径B.222.3 mm
NHS16/4-POL-3050 103039226基本属性
净重：0.220 KG
NHS16/4-POL-3050 103039226产品资料
产品型号名称：
NHS16/4-POL-3050
项目编号（订单编号）：
103039226
EAN（欧洲商品编号）：
4030661551272
eCl@ss编号，版本12.0：
27-37-14-03
eCl@ss编号，11.0版：
27-37-14-03
eCl@ss编号，版本9.0：
27-37-14-03
ETIM编号，7.0版：
EC000216
ETIM编号，版本6.0：
EC000216
NHS16/4-POL-3050 103039226产品资料
产品型号名称：
NHS16/4-POL-3050
项目编号（订单编号）：
103039226
EAN（欧洲商品编号）：
4030661551272
eCl@ss编号，版本12.0：
27-37-14-03
eCl@ss编号，11.0版：
27-37-14-03
eCl@ss编号，版本9.0：
27-37-14-03
ETIM编号，7.0版：
EC000216
ETIM编号，版本6.0：
EC000216
NHS16/4-POL-3050 103039226授权和法规
证书：
Hygiene geprüft
NHS16/4-POL-3050 103039226授权和法规
证书：
Hygiene geprüft
NHS16/4-POL-3050 103039226一般数据
规则：
  • EN IEC 60947-5-1
  • EN IEC 60204-1
  • DIN EN 1672-2
  • ANSI/UL 60947-1
  • ANSI/UL 60947-4-1A
处决：
Hauptschalter 16A
设计：
Kleines Kennzeichnungsschild
安装条件（机械）：
beliebig
插科打诨：
lang
密封类型：
  • Membrane
  • Lippendichtungen
标签材料：
Edelstahl (V4A)
支架材料：
Edelstahl (V4A)
控制面板的材料：
Kunststoff
安装板材料：
Edelstahl (V4A)
前环材料：
ABS, verchromt
控制面板的颜色：
schwarz
标签的颜色：
silber
支架的颜色：
silber
接触元件的颜色：
schwarz
前环的颜色：
silber
密封波纹管的颜色：
schwarz
毛重：
220 g
NHS16/4-POL-3050 103039226一般数据
规则：
  • EN IEC 60947-5-1
  • EN IEC 60204-1
  • DIN EN 1672-2
  • ANSI/UL 60947-1
  • ANSI/UL 60947-4-1A
处决：
Hauptschalter 16A
设计：
Kleines Kennzeichnungsschild
安装条件（机械）：
beliebig
插科打诨：
lang
密封类型：
  • Membrane
  • Lippendichtungen
标签材料：
Edelstahl (V4A)
支架材料：
Edelstahl (V4A)
控制面板的材料：
Kunststoff
安装板材料：
Edelstahl (V4A)
前环材料：
ABS, verchromt
控制面板的颜色：
schwarz
标签的颜色：
silber
支架的颜色：
silber
接触元件的颜色：
schwarz
前环的颜色：
silber
密封波纹管的颜色：
schwarz
毛重：
220 g
NHS16/4-POL-3050 103039226一般数据
出人意料的存在：
Ja
完全绝缘：
Ja
开关位置数量：
1
主要联系人数量：
4
NHS16/4-POL-3050 103039226一般数据
出人意料的存在：
Ja
完全绝缘：
Ja
开关位置数量：
1
主要联系人数量：
4
NHS16/4-POL-3050 103039226机械数据
正在解锁：
Dreh-Entriegelung
休息位置：
rechts
最小机械寿命：
1.000.000 Schaltspiele
换档角度，右侧：
90 °
固定：
Schrauben
螺钉拧紧力矩：
0,6 Nm
安装位置 主要接触：
90°
NHS16/4-POL-3050 103039226机械数据
正在解锁：
Dreh-Entriegelung
休息位置：
rechts
最小机械寿命：
1.000.000 Schaltspiele
换档角度，右侧：
90 °
固定：
Schrauben
螺钉拧紧力矩：
0,6 Nm
安装位置 主要接触：
90°
NHS16/4-POL-3050 103039226机械数据
连接类型：
Schraubklemmen
连接横截面，最小：
  • 1 mm², starr
  • 1 mm², flexibel
连接横截面，最大：
  • 2,5 mm², starr
  • 2,5 mm², flexibel
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
12 AWG
卡箍拧紧力矩：
2,5 Nm
NHS16/4-POL-3050 103039226机械数据
连接类型：
Schraubklemmen
连接横截面，最小：
  • 1 mm², starr
  • 1 mm², flexibel
连接横截面，最大：
  • 2,5 mm², starr
  • 2,5 mm², flexibel
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
12 AWG
卡箍拧紧力矩：
2,5 Nm
NHS16/4-POL-3050 103039226机械数据和尺寸
宽度：
70 mm
身高：
29 mm
安装高度：
32 mm
注意事项（安装高度）：
Höhe vor der Frontplatte.
安装深度：
85 mm
注释（安装深度）：
Tiefe hinter Frontplatte inklusiv Nockenschalter
控制头直径：
44,5 mm
前环直径：
44,5 mm
切换的长度：
52 mm
肘节直径：
39 mm
安装直径：
22,3 mm
前面板的最小厚度：
1,5 mm
前面板的最大厚度：
6 mm
笔记：
Größe Unterlegschild 70 mm x 80 mm
NHS16/4-POL-3050 103039226机械数据和尺寸
宽度：
70 mm
身高：
29 mm
安装高度：
32 mm
注意事项（安装高度）：
Höhe vor der Frontplatte.
安装深度：
85 mm
注释（安装深度）：
Tiefe hinter Frontplatte inklusiv Nockenschalter
控制头直径：
44,5 mm
前环直径：
44,5 mm
切换的长度：
52 mm
肘节直径：
39 mm
安装直径：
22,3 mm
前面板的最小厚度：
1,5 mm
前面板的最大厚度：
6 mm
笔记：
Größe Unterlegschild 70 mm x 80 mm
NHS16/4-POL-3050 103039226环境条件
保护类型：
  • IP67
  • IP69
环境温度：
+0 ... +80 °C
抗冲击性：
30 g / 18 ms
抗振动性：
20 g / 10 ... 150 Hz
NHS16/4-POL-3050 103039226环境条件
保护类型：
  • IP67
  • IP69
环境温度：
+0 ... +80 °C
抗冲击性：
30 g / 18 ms
抗振动性：
20 g / 10 ... 150 Hz
NHS16/4-POL-3050 103039226环境条件.绝缘特性
设计抗震Uimp：
4 kV
NHS16/4-POL-3050 103039226环境条件.绝缘特性
设计抗震Uimp：
4 kV
NHS16/4-POL-3050 103039226电气数据
连续热电流：
20 A
设计工作电压：
690 VAC
有条件设计短路电流：
10.000 A
开关电源，AC-3：
5.500 W
开关电源，AC-23：
7.500 W
切换原理：
Schleichschaltung
NHS16/4-POL-3050 103039226电气数据
连续热电流：
20 A
设计工作电压：
690 VAC
有条件设计短路电流：
10.000 A
开关电源，AC-3：
5.500 W
开关电源，AC-23：
7.500 W
切换原理：
Schleichschaltung
NHS16/4-POL-3050 103039226其他数据
备注（应用程序）：
Hauptschalter mit schwarzem Knebel
NHS16/4-POL-3050 103039226其他数据
备注（应用程序）：
Hauptschalter mit schwarzem Knebel
NHS16/4-POL-3050 103039226交货范围
注（交货范围、数量和类型）：
ohne Montageplatte, mit Unterlegeschild
NHS16/4-POL-3050 103039226交货范围
注（交货范围、数量和类型）：
ohne Montageplatte, mit Unterlegeschild
