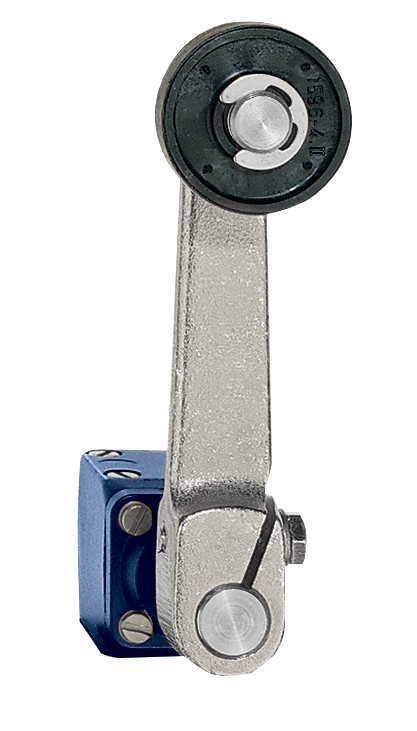

MD 461-22Y 101059618
MD 461-22Y 101059618基本信息
型号: MD 461-22Y
订货号: 101059618
参考面价： 324.65 EUR
- 2个电缆入口M 20 x 1.5
- 金属外壳
- 118毫米x 155毫米x 64毫米（基本单元）
- 执行器可以改装4 x 90º
- 执行机构可360º无限调节
- 执行机构可以180º转换为轴
- 在耐温设计中，滚筒可以安装在轴上的两个不同位置
MD 461-22Y 101059618基本属性
净重：2.285 KG
长度：64 mm
宽度：118 mm
高度：293 mm
MD 461-22Y 101059618产品资料
- 产品型号名称：
- MD 461-22Y
- 项目编号（订单编号）：
- 101059618
- EAN（欧洲商品编号）：
- 4030661036885
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MD 461-22Y 101059618产品资料
- 产品型号名称：
- MD 461-22Y
- 项目编号（订单编号）：
- 101059618
- EAN（欧洲商品编号）：
- 4030661036885
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MD 461-22Y 101059618授权和法规
- 证书：
- INMETRO
MD 461-22Y 101059618授权和法规
- 证书：
- INMETRO
MD 461-22Y 101059618一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 2.285 g
MD 461-22Y 101059618一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 2.285 g
MD 461-22Y 101059618一般数据
- 开启器数量：
- 2
- 闭合器数量：
- 2
MD 461-22Y 101059618一般数据
- 开启器数量：
- 2
- 闭合器数量：
- 2
MD 461-22Y 101059618安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
MD 461-22Y 101059618安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
MD 461-22Y 101059618机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- max. 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MD 461-22Y 101059618机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- max. 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MD 461-22Y 101059618机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MD 461-22Y 101059618机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MD 461-22Y 101059618机械数据和尺寸
- 传感器长度：
- 64 mm
- 传感器的宽度：
- 118 mm
- 传感器的高度：
- 293 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 36 mm
MD 461-22Y 101059618机械数据和尺寸
- 传感器长度：
- 64 mm
- 传感器的宽度：
- 118 mm
- 传感器的高度：
- 293 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 36 mm
MD 461-22Y 101059618环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MD 461-22Y 101059618环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MD 461-22Y 101059618环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
MD 461-22Y 101059618环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
MD 461-22Y 101059618电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 5 ms
- 切换时间，最大值：
- 35 ms
- 接触材料，电动：
- Silber
MD 461-22Y 101059618电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 5 ms
- 切换时间，最大值：
- 35 ms
- 接触材料，电动：
- Silber
